描述
产品详情

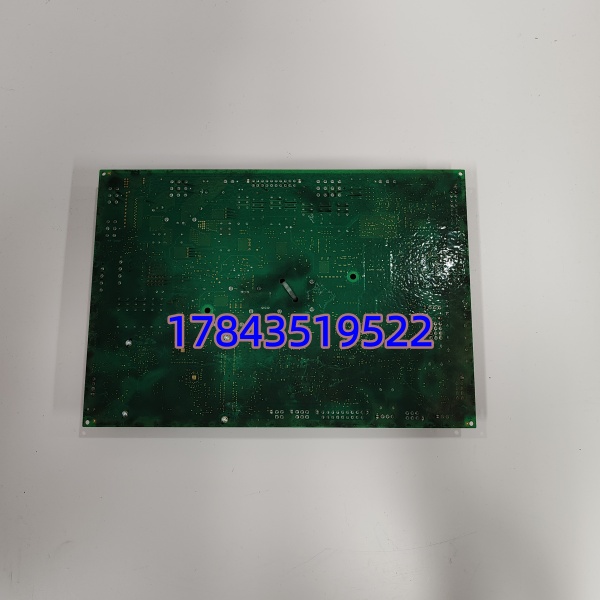

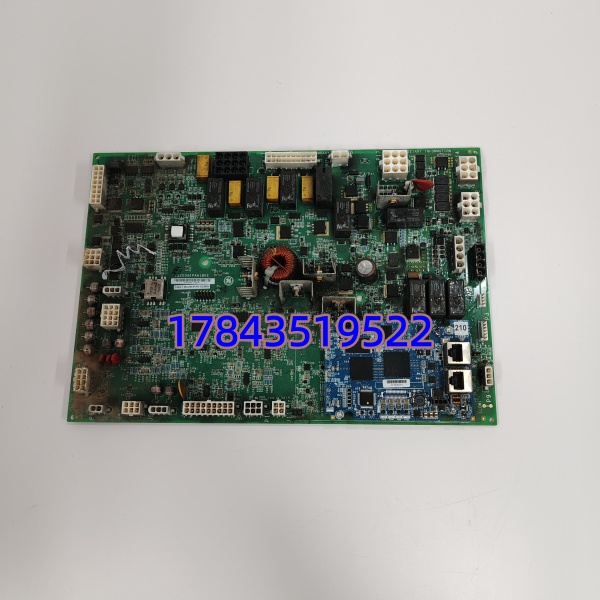

· 型号： IS200AEPAH1BKE（EPAC CPU板）+ IS215WEPAH2BB（WEPAH2 驱动板）
· 品牌： GE (Speedtronic Mark VIe / EX2100 励磁平台)
· 系列： Mark VIe EPAC — Excitation Pulse Amplifier & Control Module with Gate Driver Interface
技术参数
| 参数项目 | 规格数值 | 备注/标准 |
|---|---|---|
| EPAC 控制板 | IS200AEPAH1BKE | BKE=固件/连接器变体，兼容 BKD 等 |
| 功率驱动板 | IS215WEPAH2BB | 2B=Revision B 大电流门极驱动 |
| 适用系统 | GE Mark VIe / EX2100 励磁装置 | EPAH 专用插槽机箱 |
| 触发信号输入 | 光纤 from Mark VIe I/O Pack (UCOM / UDH) | 脉冲编码防干扰 |
| SCR触发输出 | 门极脉冲至晶闸管(Gate-Cathode) | 经 WEPAH2BB 隔离放大 |
| 控制供电 | +5 VDC / +24 VDC（由 EPAH 背板供给） | 典型总耗电 8–12W |
| Watchdog | 独立 HW Watchdog + 软件心跳监测 | 失锁封锁脉冲输出 |
| 诊断指示 | 前面板 RUN / FAIL / STATUS LEDs (AEPAH) | WEPAH2 有 PWR/FLT LED |
| 隔离特性 | 触发回路与低压控制间 ≥ 1500V 光耦隔离 | 满足励磁桥安全要求 |
| RC吸收电路 | 板上或外接（依桥臂配置） | 需按原柜图纸确认 |
| 工作温度 | -30 … +65℃（工业级，依涂层） | 励磁室机柜内 |
| 认证 | UL / CSA / CE (依生产批次) | 符合 IEEE 421.5 励磁标准精神 |
| 物理安装 | 插入 EPAH 专用机架（与电源、风扇模块同框） | 不支持独立导轨安装 |
产品介绍
电厂励磁柜报”EPAH Comm Loss”或”Gate Driver Fault”——八成是 AEPAH1BKE 板载 EEPROM 校验失败或 WEPAH2BB 驱动级老化。这套组合是 Mark VIe/EX2100 励磁桥的触发中枢：AEPAH 把控制器下发的数字脉冲译码成时序信号，WEPAH2BB 负责功率放大并隔离高低压，确保几十安培的门极电流能可靠开通 SCR。严格来说 BKE 后缀代表特定固件版及连接器排列（Jumper 配置不同），早期 AKD/BKD 不一定能直插——若原柜是 AKD 建议核对标签，部分情况可通过重写固件兼容但需 GE 专用工具，不建议现场自行尝试。
现场实测发现，单独换 AEPAH 而保留旧 WEPAH2 时，需重点检查 WEPAH2 上 RC 吸收电阻有无过热变色——很多”新板插上报 Gate Fault”其实是驱动板吸收元件劣化拉低脉冲质量。采购决策很简单：确认现柜拆下完整型号含后缀（如 AEPAH1BKE 而非仅 AEPAH1），套装一起订可避免兼容扯皮。美仓有测好库存通常 24h 发出，比 GE 原厂订货（常 12–20 周或 EOL）省关键停机时间。
替换与升级建议
- ✅ 直接替换 — IS200AEPAH1BKE + IS215WEPAH2BB（同后缀完全一致）
硬件 ID 与固件匹配可直接插上。ToolboxST 中 Verify Hardware 应无报错。建议备份原 AEPAH 的 .cdi/.cdo 配置文件，零改动成本。
- ⚠️ 软件兼容（需确认固件/配置）— IS200AEPAH1AKD / IS215WEPAH2BA
AKD/BKA 与 BKE 硬件平台相同但默认固件及某些 I/O 定义微差。若仅有 AKD 可用需在 ToolboxST 重刷适配固件并用原工程文件 Reconfigure——约 1–2 小时工作量且有校验不通过风险，不推荐紧急抢修时混用后缀。
- ❌ 硬件不兼容 — IS200EPCT / IS200ERGTH / Mark VI (非 VIe) EPAH 板
Mark VI 与 Mark VIe 的 EPAC 板物理插槽兼容但固件/背板协议不同，不能互混。EX2100 独立励磁柜与 Mark VIe 共用此系列但需确认机箱型号是 EPAH 而非 older EPCA——不确定拍照发我们确认。
GE Mark VIe 部分 I/O 及 EPAC 板已列入 EOL/LTB，市场依赖测好库存。励磁系统建议按 N+1 备份 AEPAH + WEPAH2 组合及对应光纤。
常见问题解答 (FAQ)
1. AEPAH1BKE 和旧 AKD 版能混用吗？直接换会怎样？
物理插上能进槽但 ToolboxST 可能报 Hardware Mismatch（固件 ID 不同）。若有原 .cdi 文件并尝试 Force Update Firmware 有时能活——但紧急抢修强烈建议买完全同后缀(BKE)，别赌兼容性。
2. WEPAH2BB 单独坏能只买驱动板不买控制板吗？
可以。我们可拆分供应。但换 WEPAH2 后务必做静态脉冲测试（控保试验台点灯），确认 Gate 脉冲幅值/宽度达标再投运——老吸收电阻拖累新板是常见坑。
3. 换完怎么验证好坏？要起励吗？
先做柜内静态试验：Mark VIe 置 Test Mode → 发模拟脉冲 → 用示波看 输出 Gate 脉冲波形及宽度（典型 50–120μs 可调）。无误后再做假负载/零起磁试验，不建议直接满压起励。
4. 含光纤电缆和 EPAH 机箱底座吗？
不含。本套装为两块板卡（AEPAH1BKE + WEPAH2BB），原柜 EPAH 机架底座、光纤跳线、RC 吸收组件可继续用（检查无过热碳化）。
