产品详情

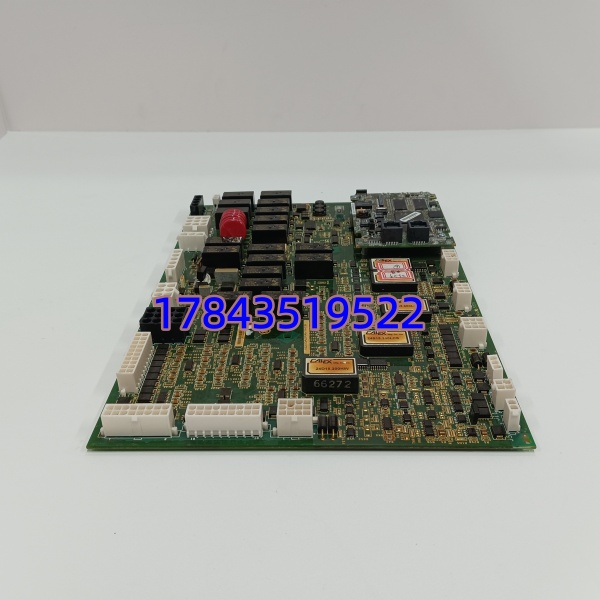

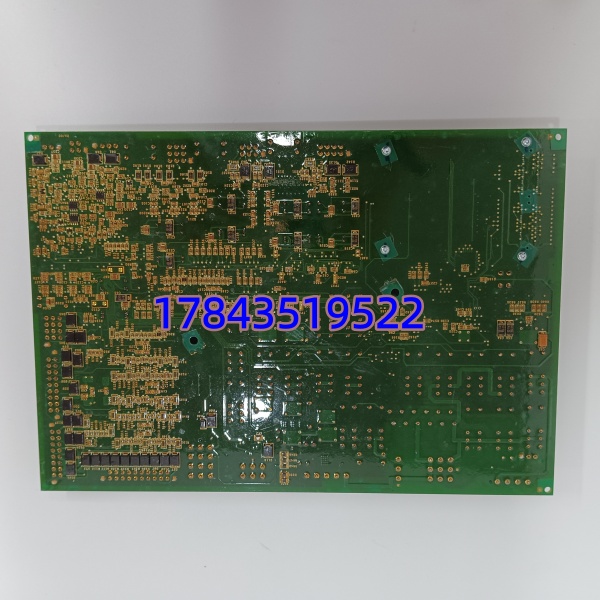

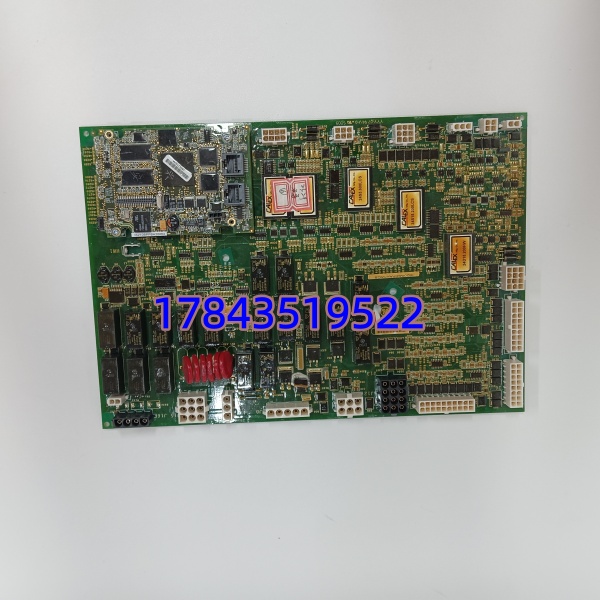

· 型号：IS200AEPAH1ACB（模块）+ IS210BPPBH2BMD（BPB Baseplate，I/O Termination Unit）
· 品牌：GE（General Electric / GE Vernova — Speedtronic Mark VIe）
· 系列：Mark VI / Mark VIe APAC I/O Module (Analog / Pulse / Contact / TC/RTD) + BPB Base
规格参数
| 参数项 | 规格值 |
|---|---|
| 模块型号 | IS200AEPAH1ACB（AEPA = APAC模块，H1A=硬件版本，CB=选项/涂层代码） |
| 底座型号 | IS210BPPBH2BMD（BPB — BackPlane / Bus + Power Base，I/O Termination Unit，Rev.2B MD） |
| 产品类型 | Mark VIe APAC混合I/O模块＋BPB终止底座（必须配套） |
| 模拟量输入(AI) | 6路，可组态/混合：±10V、0/4–20mA、TC Type J/K/T/E/S/R/B/N、RTD 2/3线(Pt100/Ni等) |
| 模拟量精度 | ±0.1% FS（@23℃），TC冷端补偿精度 ±1℃（典型） |
| A/D分辨率 | 16 bit（Σ-Δ ADC） |
| 脉冲/频率输入 | 4路，光耦隔离，最高100 kHz（TTL/干接点/24VDC电平可选），支持累加计数 |
| 数字量输入(CNTK) | 8路 24VDC 光耦隔离（含部分复用脉冲通道功能），干/湿接点 |
| 硬件比较(Trip/HIR) | 每AI通道内置可编程高低限硬件比较器，可触发控制器中断/SOE |
| 底座供电 | 背板引入 24 VDC（允许 18–32 VDC），底座内置电源监控与浪涌抑制 |
| 模块功耗 | 典型 3.5–6 W |
| 隔离 | AI/脉冲通道↔背板 ≥1500 VDC光电隔离；通道间共地依组态 |
| 热插拔 | 支持在线更换（BPB底座保持接线不断，换模块后ToolboxST重识别） |
| 前面板指示 | PWR／RUN／ERR／AI Active LED per bank |
| 工作温度 | 模块 0～+65℃；BPB底座 -30～+65℃（敷形涂层版更宽） |
| 存储温度 | -40～+85℃ |
| 相对湿度 | 5%～95% 非凝露 |
| 安装方式 | AEPA模块插入BPB底座（导向销＋锁紧闩），BPB用DIN轨或螺钉固定 |
| 现场接线 | BPB提供可卸式螺丝端子块（TB1–TB3依BOM），最大线径典型 12 AWG |
| 通信 | 经Mark VIe IONet（以太网）或 VME/专有总线（Mark VI模式）与控制器通信 |
| 配套件 | IONet cable、控制器(如IS215UCVEMxx)、24VDC冗余电源、对应TC/RTD补偿导线 |
| 物理尺寸(约) | 模块 233×38×160 mm；BPB底座 245×110×45 mm |
| 重量(约) | 模块≈0.3kg，BPB底座≈0.45kg |
| 认证 | UL / CSA / CE；部分配置符合 IEC 61508 SIL 2/3（限定架构） |
产品介绍
搞Mark VIe维护的头两年最容易踩的坑就是APAC模块——它不是普通AI卡也不是脉冲卡，是把模拟量(TC/RTD/mA/V)、频率/脉冲、干接点揉一块的混合I/O，现场最常挂转速探头(脉冲)、汽缸壁温(TC)、轴承振动(4–20mA)在同一块APAC上。某个联合循环电厂我碰过AEPA模块其中一路TC通道冷端补偿芯片漂移导致壁温示值偏高12℃，运行提降负荷找半天——换模块秒好。BPB底座反而是真正接线载体，底座端子氧化或熔断也比模块故障多见，特别是沿海电厂。
从库存经理角度这套属B～A类（视所挂信号——若含TSI转速或汽缸金属温度则升A类）。建议按APAC站总数5～10%备模块(AEPAH1ACB)冷备件；BPB底座按机柜总数3～5%备或最低1块。单独只买模块不买底座通常现场用旧底座就行，但首次增补或底座老化严重时要成套订——别信渠道商说”模块通用底座随便配”，BPB/BPA/BPPB互不兼容。
应用场景与库存策略
APAC模块在燃机/汽机Mark VIe控制柜常用作”综合测点站”——一台模块混挂转速脉冲、金属温度TC、轴承振动AI，坏一块影响多类型测点但不一定跳机（除非是保护用TSI转速或跳闸温度三取二之一）。
- 燃机/汽机—Mark VIe控制柜转速(脉冲)+金属壁温(TC)+振动(AI)综合采集站：含保护测点时升A类 → 建议按APAC模块在网量5～10%备模块冷件(AEPAH1ACB)，BPB底座按机柜3～5%备；含保护转速/跳闸温度站点额外保1块。
- 工业透平/IGV控制柜—单纯AI/TC采集(非保护)：B类 → 可不专设备件但确认渠道3日内可调，最低备1块模块。
- 非Mark VIe架构(如Mark VI VME-only或Ovation/DeltaV)：不适用，勿采购。
- 配套提示：BPB底座内置熔断器（通常5×20快熔）及浪涌元件，建议按BPB基数1:1备少量熔断器；TC测温务必核对补偿导线类型与组态匹配，换板后冷端需ToolboxST确认。
真实案例：华东某9F燃机#2机Mark VIe #3 I/O柜一块IS200AEPAH1ACB挂了两路TSI转速脉冲+12点壁温TC，运行第6年夏季因柜顶空调故障短时超温致模块某脉冲通道计数偶发丢步——转速示值微抖触发控制室报警。初判探头问题，复校探头正常后换模块故障消失。原厂交期报5周，库房恰有一块AEPAH1ACB冷备（BPB底座复用旧件），热插替换ToolboxST重下配置恢复。事后把含保护测点的APAC模块正式列入A类安全库存——混合I/O卡单价不高，但挂了转速或跳闸温度时影响远超模块价。
