描述
产品详情

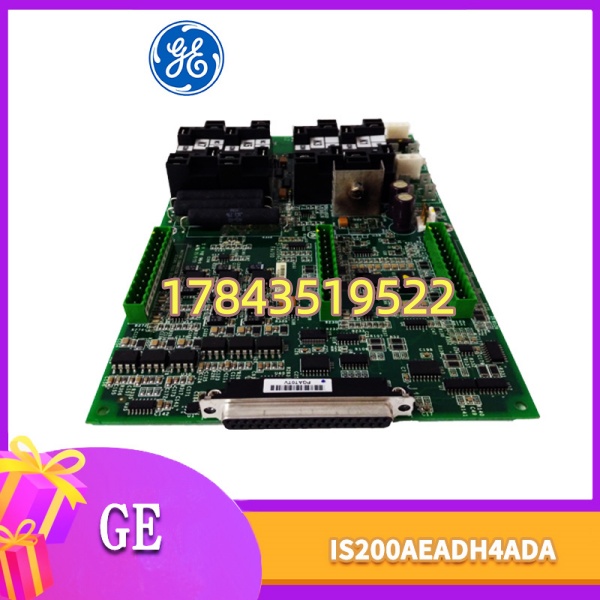

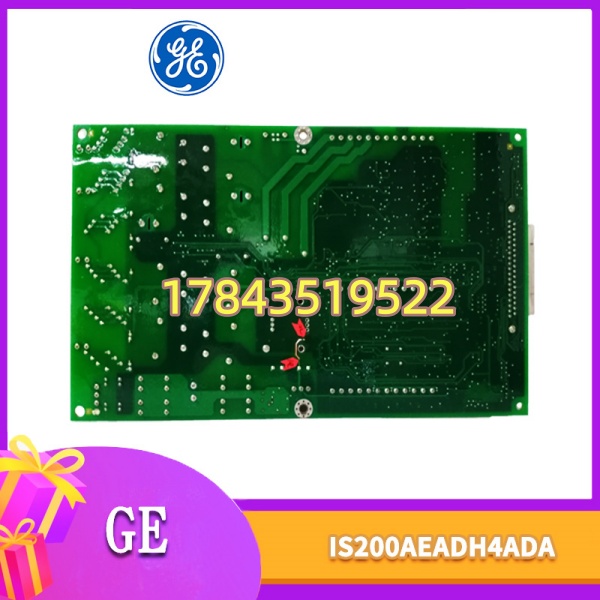

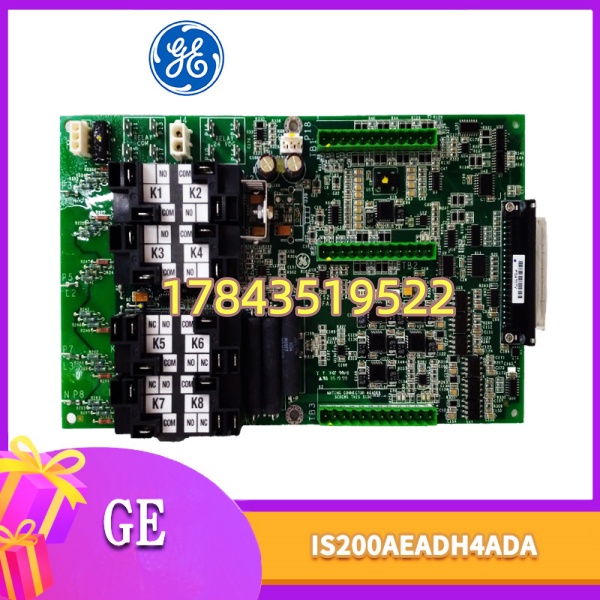

· 型号：IS200AEADH4ADA
· 品牌：General Electric (GE)
· 系列：Speedtronic Mark VI / Mark VIe — AEAD Analog Input Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IS200AEADH4ADA（H4 = HW Rev.4，ADA = 4AI+4RTD 或 16ch AI 配置视端子板而定） |
| 适用系统 | GE Speedtronic Mark VI / Mark VIe 汽轮机/燃机控制系统，VME 背板总线 |
| 输入通道 | 4路模拟量输入 + 4路 RTD（H4ADA 经典 Mark V/VI 版）或 16路隔离 AI（Mark VIe AEAD Hx 版，配对应端子板） |
| 模拟量输入类型 | 电流 4–20 mA / 0–20 mA（Sink，250Ω 输入阻抗）；电压 ±10 V / 0–10 V DC（1 MΩ 输入阻抗，软件可配） |
| RTD 支持 | Pt100 / Pt1000，2线/3线/4线制，内置引线断路与短路检测 |
| HART 支持 | 透传模式（Pass-through），兼容 HART 5/6/7，部分 Mark VIe 版本支持多点轮询 |
| ADC 分辨率与精度 | 24-bit Σ-Δ（Mark VIe 版）/ 16-bit（早期版），精度 ±0.1% of Span（25℃），±0.2% 全温范围 |
| 采样/刷新周期 | ≤5 ms（全通道扫描，Mark VIe）；~10 ms/通道（Mark VI 经典版） |
| 电气隔离 | 通道间及通道对背板 ≥500 VAC（IEC 61010），部分资料标注 1500V AC 通道对系统地 |
| 供电与功耗 | +5 VDC ±5% 经由 VME 背板，典型功耗 3.0～3.5 W |
| 工作温度 | 0℃～+60℃（Mark VIe 标称），部分 Mark VI 版本 -25℃～+65℃ |
| 配套端子板 | IS200TBAIH1C（标准AI）、IS200TBTTH1A（AI+RTD 混合）、IS200TBSAH（Mark VIe 机架用） |
| 状态指示 | 板上 LED：PWR（电源）、RUN（运行）、FLT（故障），部分版本每通道状态 LED |
| 安规认证 | UL 508 / cULus、CE、CSA、IEC 61010，SIL 2（IEC 61508，Mark VIe 版） |
| 物理尺寸 | 标准 6U VME 板卡 ≈ 233.5×127×30 mm，插装于 Mark VI 13/21 槽机架 |
| 热插拔 | 支持，但 Mark VI 系统要求在 ToolboxST 中先执行”Module Isolate”再拔出（严格来说，不是所有固件版本都默认开启热插，需查具体控制柜配置） |
产品介绍
在某 9F 联合循环电厂做备件审计时注意到，这台模块卡在燃机 Mark VI 控制柜第二层——专门采燃料气压力（4–20 mA HART）和轴承金属温度（Pt100 三线制）。它不是普通的 PLC 模拟量卡，而是参与跳闸保护逻辑的 SIL -rated 输入前端：一旦信号漂或断线未被检出，ESD 可能误动或拒动。IS200AEADH4ADA 的价值就在于通道全隔离 + 板载断线诊断，省掉外加 HART 调制解调器的机架空间，也让运维人员能从 ToolboxST 直接读到变送器智能诊断位。
从供应链角度看，GE Mark VI 系列已进入生命周期末期（OEM 宣布停产，市面流通多为翻新/余货），这意味着单价会随年份非线性上涨且交期不可控。对持产单位而言，它的 TCO 不在采购价，而在”停机等一块卡 45 天”造成的发电量损失——所以把它列入 A 类关键备件、按 Last-time-buy 逻辑战略囤货才是理性做法，而非按普通 MRO 耗材走低库存周转。
应用场景与库存策略
燃机控制柜里的模拟量卡一旦挂掉，轻则跳闸报警锁机，重则整台 9E/9F 燃机走 ESD 停机——而 GE 原厂对该系列已停止新造，从下单到拿到货基本靠碰二手余货或等待翻新周期（4～8 周起步，良品率参差）。这就是典型的”低频次高冲击”缺货场景。
- 燃气轮机/蒸汽轮机 Mark VI 控制柜 — 采集燃料压力、排气温度、润滑油温 → 参与保护逻辑，不可替代 → 建议现场控制柜各机型备 1 件冷备件（Buffer Stock），同型号至少 1 件入 A 类备件库做封装备用
- BOP（辅助车间）温度/压力采集柜 — 若为非保护回路可用 Mark VIe 新版 IS215AEADHxxx 替代（需核对端子板与固件）→ 非关键回路可降低备货等级，或推动升级替代
- 老厂 Mark V→Mark VI 混用改造项目 — 确认后缀字母（H4ADA vs Axxx）与端子板匹配，不同后缀不互换 → 采购前必须拍照核对手写标签或对照原柜 BOM，别只比型号前 10 位
- 海外项目长周期运维包 — 交期极长且波动大 → 建议签订 VMI（供应商代管）或在项目启动年一次性 Last-time-buy 满足剩余设计寿命需求
真实案例：
南方某 350MW 联合循环电厂 #2 燃机，凌晨 3 点报”AI Channel Open Wire”后自动转后备控制，次日白班发现 IS200AEADH4ADA 第 3 通道组异常——现场无冷备件。联系三家渠道商均只有拆机件且报价翻倍，最终等顺丰隔日达拆机翻新卡恢复，燃机降负荷运行 18 小时。事后复盘：该卡在 ABC 分类里被错误划为 C 类（低值 MRO），实际应升 A 类。现在他们每台机组固定备 1 件全新封存 + 1 件拆机验证件做比对，并同步评估向 Mark VIe IS215 系列迁移的可行性。
常见问题解答 (FAQ)
Q1：这款 IS200AEADH4ADA 目前是原厂在产还是已停产？交期大概多久？
A：GE 官方已对 Mark VI 系列宣布 EOL（End of Life），OEM 不再生产新件。市面货源为 NOS（未使用库存）或经过测试的翻新拆机件，交期视渠道 1 天～6 周不等，良品率差异大，建议只买带测试报告的。
Q2：Mark VI 的 IS200AEADH4ADA 能直接用在 Mark VIe 机架上吗？替代升级方案是什么？
A：物理插槽兼容 VME，但端子板与固件需匹配。Mark VIe 推荐使用 IS215AEADH 系列（如 IS215AEADH1A）替代，配 IS200TBSAH 端子板。跨代替换务必让 GE 授权服务工程师用 ToolboxST 校验 I/O 映射与 Rung Logic，不要自行盲插。
A：H4 = 硬件版本 Rev.4，ADA 通常表示 4AI+4RTD 通道配置（部分文献记为 16ch AI 依端子板）。不同后缀涉及 ADC 版本、固件兼容与端子板匹配，原则上不允许随意混插，换型前需比对原柜 BOM 及 GE Mark VI I/O Reference Manual。
Q4：Last-time-buy（最后采购）建议囤几件？怎么算？
A：按「单台机组用量 × 机架槽位数 × 预期剩余服役年限 ÷ 平均 MTBF(≈15年) + Buffer(1件)」。实操上燃机关键卡至少备 1 件冷备，双机组的备 2 件（分柜存放防同批次老化）。若计划 5 年内整体升级控制系统，可适当减少但别归零。
Q5：市面上翻新品和全新库存怎么辨别？有无防伪？
A：GE 老卡防伪弱，主要看 PCB 生产日期戳、元件氧化程度、焊点光泽及原厂标签完整性。要求卖家提供通电测试报告（含 Loop Check 截图）和 12 个月质保。对关键保护回路，宁出溢价买带原厂/授权第三方测试证书件。
Q6：模块支持热插拔吗？更换时要注意什么？
A：硬件支持，但 Mark VI 系统操作规范要求先在 ToolboxST 中对该槽位执行 Module Isolate / Disable，拔出等待数秒再插入新卡，系统会自动重配。带电盲目拔插可能导致背板报错或瞬态误信号触发保护——这点现场老师傅容易忽略。
