产品详情

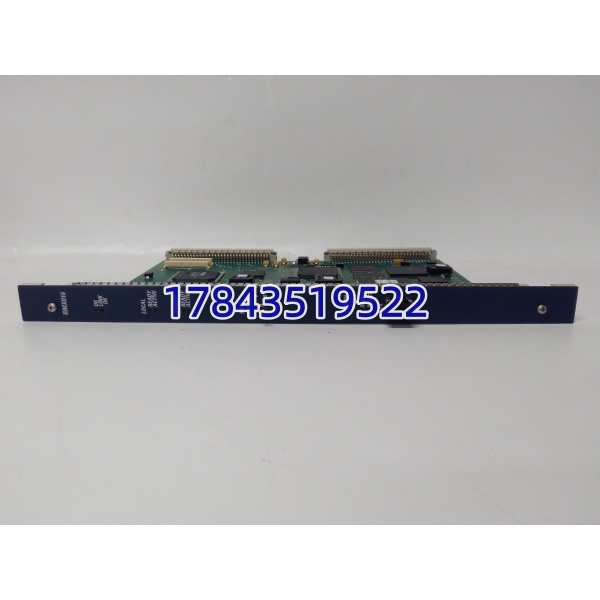

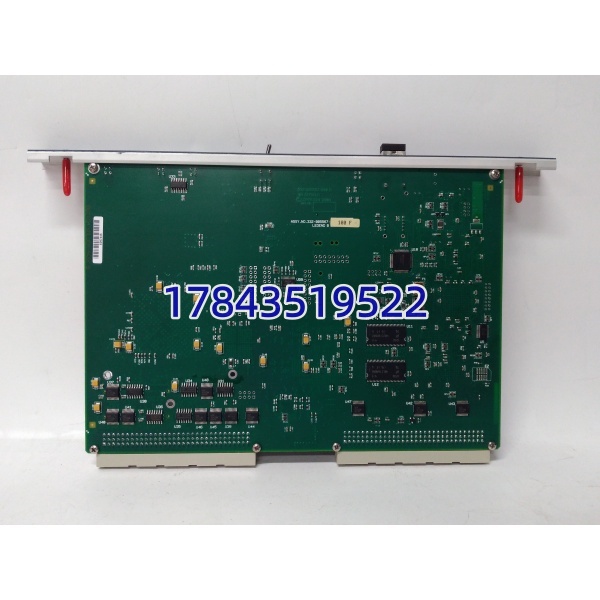

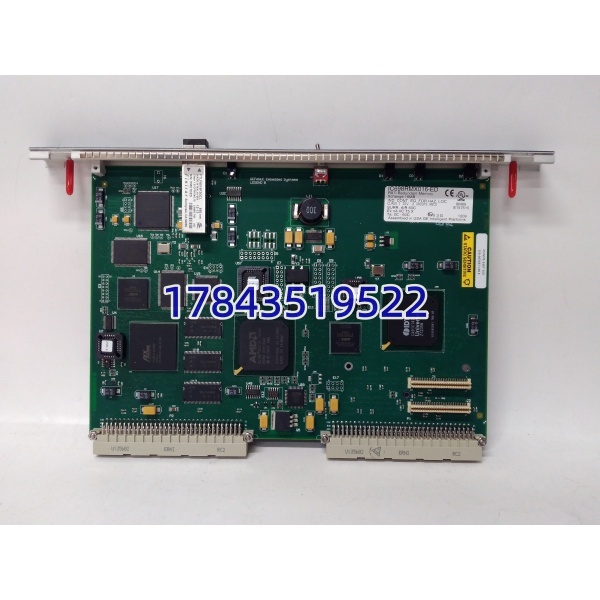

· 型号：IC698RMX016（对应内核 VMIVME-5567-100 或 -110，依内存大小）；VMIVME-5567-100（标准 VME 6U 版，128 MB）
· 品牌：GE Fanuc Automation / GE Intelligent Platforms（原 VMIC）
· 系列：GE Reflective Memory — VMIC VMIVME-5567 Family；PACSystems RX7i RMX016 Module
规格参数
- 模块类型：Reflective Memory (RFM) Node Interface — 基于 VMIC VMIVME-5567 架构
- 适用系统：
- IC698RMX016：插 PACSystems RX7i 机架（IC698CHSxxx）专用内存槽
- VMIVME-5567-100：插标准 VME 6U 机架（Mark VI <mark> 机架、VMIC/VME 主机）
- 光纤接口：2× LC duplex multimode（62.5/125 μm 或 50/125 μm），2.12 Gbaud 串行速率
- 板载 SDRAM：128 MB（VMIVME-5567-100）/ 256 MB（-110 版），带 ECC/parity，数据自动镜像至所有环网节点
- 延迟：写传播典型 < 1 μs（节点到节点，环网直径相关）
- 拓扑支持：daisy-chain ring（冗余可配 Dual Loop 防单点断纤）、star（via RFM Switch）
- VME 总线（VME 版）：A24/D32 地址模式，支持 Slave-only（典型）或 Master（依固件），DTB 仲裁 L1–L7
- PCI 桥（RX7i 版）：通过 RX7i 背板 PCI bus 映射 RFM 空间到 CPU 地址窗
- 前面板 LED：Link A / Link B / Error / Init / Activity
- 节点 ID：由板上旋转开关或软件分配（0–255，需全网唯一）
- 供电：VME 背板 +5 V（典型 2.5–3.5 A 峰值）；RX7i 版由机架背板供给
- 工作温度：0 ～ +55℃（商业），部分宽温 -20～+70℃ 需核对铭牌
- 存储温度：-40 ～ +85℃
- 认证：CE、TÜV（部分批次）
- 配套软件：GE Proficy Machine Edition（RX7i 需 RMX Driver / Variable Exchange 配置）；VMIC RFM API（C/C++）for VME 节点
产品介绍
IC698RMX016 本质上就是把 反射内存卡装进 RX7i 专用板卡封装——内核完全一样，RX7i CPU（IC698CPE030 等）通过 PCI 桥透明访问 RFM 空间， 插 Mark VI <mark> 机架或独立 VME 主机做对等节点。两者通过 LC 光纤组成环形网，任一节点写本地 RFM 地址立即广播全网，典型用在燃机 Mark VI 控制数据与 RX7i 历史站/AMS 站高速同步（避开以太网延迟与包丢失）。
有一点要注意：RFM 网络中节点 ID 必须全网唯一（0–255），新换模块若改了 Node ID 需同步更新各节点配置或确认自动学习兼容；另外 -100（128 MB）与 -110（256 MB）混网时以小容量为全局可用空间，买拆机件确认内存大小匹配原设计。
应用场景与行业案例
反射内存在 Mark VI ↔ RX7i / 历史数据站间最典型——用 Ethernet 传振动原始数组太慢且不定，RFM 一写全网可见，毫秒级。
典型场景：
- 燃机 — Mark VI <mark> 机架 ↔ RX7i 数据集中站： 插 <mark> 机架采集振动/停机数据，RX7i 插 IC698RMX016 同步读入做归档或 AMS 分析，LC 光纤环冗余。
- 多 VME 仿真台 — 飞控/航发试车台时间同步：数台 VMIC VME 主机通过 组成 RFM 环共享仿真时钟及状态字。
- 核电 — 老 DCS 并行处理节点高速数据交换：避开以太网抖动，RFM 保证确定性 < 1 μs。
- 科研装置 — 粒子加速器节点同步：多 VME 控制节点严格时间一致。
真实案例：
某 9FA 燃机 Mark VI 系统配 RX7i 历史站，夜班报”Reflective Memory Link A Down”——测 <mark> 机架侧 -100 LC 口光衰正常但 RX7i 侧 IC698RMX016 板载 Link LED 灭。关机拔出 RMX016 发现背板金手指氧化（机房湿度大），轻度清洁重插未恢复——确认板载 SDRAM ECC 报错（老化）。库房有拆机测试 OK 的 （对应 128 MB，Node ID 旋转开关设与原一致 = 3），断电更换，上电 Link A/B 亮，Mark VI Diagnostic → RFM Status 显示 Ring Intact / All Nodes Present。老师傅说”幸亏 Node ID 拍了照，设错全网找不到节点”。提醒：换 RFM 卡务必记录并重设 Node ID 旋转开关（或软件绑定处更新），并确认光纤 LC 接头清洁无灰尘。
