描述
产品详情

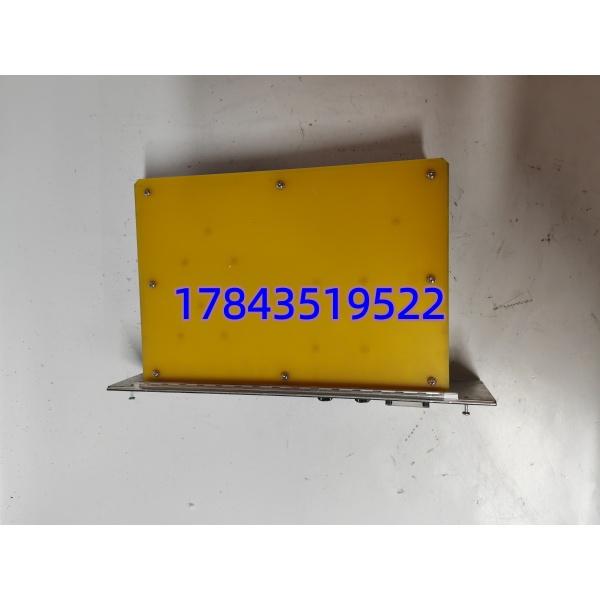

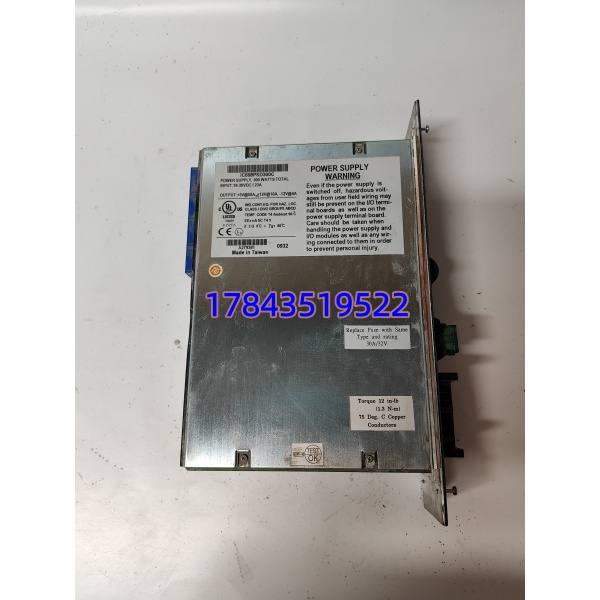

· 型号：IC698PSD300C
· 品牌：GE Fanuc / Emerson Automation（PACSystems® RX7i）
· 系列：PACSystems RX7i（Series 90-80i）System Power Supply
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IC698PSD300C（300W Switching Power Supply，RoHS C-suffix） |
| 适用系统 | GE PACSystems RX7i（IC698 系列机架），占用最左侧 Slot 0 |
| 额定输出功率 | 300 W 最大（背板 + 辅助输出合计） |
| 输入电压 | 85 ~ 264 VAC，47 ~ 63 Hz 或 100 ~ 300 VDC |
| 输入电流 | 典型 4.5A@115VAC / 2.5A@230VAC |
| 背板输出电压/电流 | +5.0 VDC @ 最大 30 A；+12 VDC @ 最大 2 A；-12 VDC @ 最大 0.5 A |
| 辅助输出（端子排） | 24 VDC ±5%，最大 2 A（供外部传感器/现场设备，隔离设计） |
| 冗余能力 | 支持双 IC698PSD300C 或 IC698PSA100 同机架并联均流（ORing diode 内置），N+1 热备 |
| 保持时间（Hold-up） | ≥ 20 ms @ 满负载（230VAC 输入典型值，见 GFK-1578 测试条件） |
| 保护功能 | 过流/过压/短路/过温保护，自动恢复 |
| LED 指示 | PWR（绿色=OK / 灭=无输出 / 红闪=Fault，详见手册故障码表） |
| 接线端子 | 可拆卸螺钉端子排（含 AC 输入 L/N/PE + 24V aux OUT/RET） |
| 功耗/发热 | 典型效率 >82%，自然风冷散热（建议机架上方留 ≥50mm 通风间隙） |
| 工作温度 | 0 ~ +60℃（32~140℉），存储 -40~+85℃ |
| 湿度 | 5%~95% RH 无冷凝 |
| 安规认证 | UL 508 / CSA C22.2 No.142 / CE / IEC 61010-1 / IEC 61131-2 |
| 配套手册 | GEH-2265A PACSystems RX7i Hardware Installation Manual（GFK-1578 电源章节） |
| 质保 | 原厂新件通常 12 个月有限质保 |
产品介绍
RX7i 机架频繁报”Power Supply Fail”但模块灯还绿——多半是老 PS300 输出电容衰减带不动满配 I/O 了，不是 CPU 坏。IC698PSD300C 就是 GE 给 RX7i 留的 300W 主电源，把交流/高压直流转成背板所需的 +5V/+12V/-12V 并额外甩一对 24VDC 2A 端子给现场接近开关或小负载供电，省一只外置开关电源。
相比低配的 IC698PSA100（100W），它扛得住满配模拟量+HSC 模块的峰值启动电流，双电源冗余并联时均流误差 <5%，任一台失效不停机。C 后缀是 RoHS 环保版，固件与接口跟早期 IC698PSD300 全兼容——但极早期 RX7i 机架（2003 年前背板 EEPROM）插新 C 版偶尔弹 Mismatch，按手册做背板 ID Update 就好，不花钱。若您柜内是 Series 90-70（IC697 机架）或 90-30，此模块不能用，背板针定义不同。（请以 GE PACSystems RX7i Hardware Manual GFK-1578 最新版为准）
替换与升级建议
✅ 直接替换
- IC698PSD300（无 C 后缀）→ IC698PSD300C：物理尺寸、端子定义、背板接口完全一致，程序/配置不改，直接插拔替换。少数极老机架需按手册更新背板 ID，正常不报错。
- IC698PSD300C ↔ （不同 Date Code/Rev）：直接互换。
⚠️ 软件兼容（需注意配置）
- IC698PSA100（100W）→ 升级为 ：可装入同机架 Slot 0，硬件兼容；但若原系统满配 I/O 峰值电流接近 100W 上限，换 300W 后建议进 Proficy Machine Edition 或硬件配置工具确认电源预算（Power Budget Calculation）无超限告警，通常无需改逻辑。
- 反向降配（300W→100W）：不推荐，除非经电源预算核算各槽位总和 <90W 且无 24V aux 大负载，否则易触发过流保护重启。
❌ 硬件不兼容
- IC697PWRxxx（Series 90-70 电源）→ RX7i 机架：背板物理插槽相似但电气引脚不同，硬插可能损卡。
- IC693PWRxxx（Series 90-30 电源）→ RX7i 机架：尺寸与针定义均不同，无法安装。
- 普通 DIN 导轨开关电源（如 24V 开关电源）：不能替代背板供电，RX7i CPU/I/O 模块必须由本类机架电源经背板取电。
