描述
产品详情

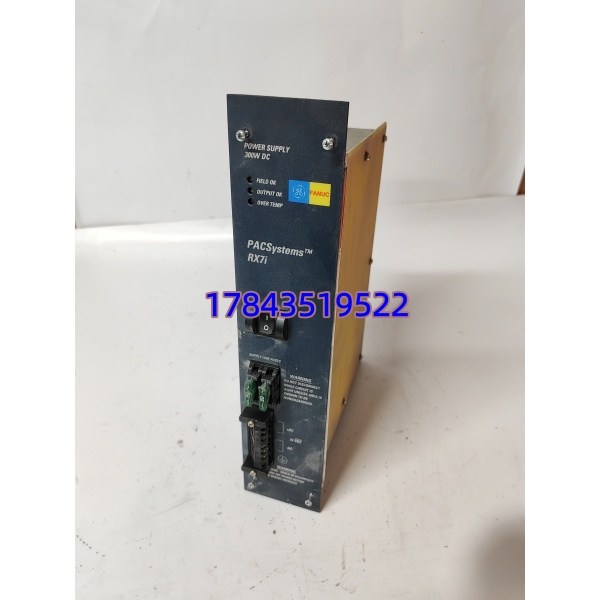

· 型号：IC698PSA350E
· 品牌：GE Fanuc（现归入 Emerson Automation Solutions）
· 系列：PACSystems RX7i
技术参数
- 完整型号：IC698PSA350E（E版标签，电气兼容 A/B/C/D 版）
- 适用机架：PACSystems RX7i 标准主机架，必须安装于最左侧 Slot 0
- 输入电压：85～264 VAC（47～63 Hz）或 100～150 VDC（部分资料标可至 300VDC 直流，以原厂铭牌为准）
- 额定输入功率：典型 440W，最大 500W
- 总输出功率：350W @ 0～60℃
- 输出电压/电流：+5 VDC @ 0～60A｜+12 VDC @ 0～12A｜-12 VDC @ 0～4A
- 输出保持时间（Ride-through）：≥15 ms（AC 输入中断时不掉电）- 保护功能：过压(OVP)、过流(OCP)、短路保护（自恢复）、过温保护 + 气流传感器（风扇停转报警）
- 状态指示：FIELD OK、OUTPUT OK（绿）、OVER TEMP/FAULT（红），部分版本含冗余状态 LED
- 冷却方式：内置强制风冷风扇，背部机架风扇盘辅助散热；气流传感器可跳线使能/禁用
- 隔离耐压：输入-输出 1500 VDC，输入-地 1500 VDC
- 工作环境：0～+60℃ 操作，-40～+85℃ 存储，5%～95% RH 非凝露
- 安装/重量：单槽模块，Slot 0 专用，约 1.0～1.2 kg
- 认证：CE、UL、cUL、符合 IEC 61000-3-2（有源 PFC）
产品介绍
半夜 RX7i 机柜突然全停，查下来是电源模块 OUTPUT OK 灯灭——十有八九这块 IC698PSA350E 寿终了。它是 RX7i 主机架 Slot 0 的唯一”动力心脏”，把现场乱七八糟的 110V/220V 交流电或 125VDC 直流电稳压成背板 +5V/+12V/-12V，350W 够带满配 CPU + 高密度 I/O + 通信模块。现场实测发现老批次（A/B 版）电容老化后风扇转但 +5V 跌落，CPU 报”Power Loss”又自动恢复——这种间歇故障最坑，直接换块新库存或测试合格件比反复复位靠谱。
采购角度看，GE 对该系列已 LTB，新密封件稀缺，流通以全新库存或上电测试拆机为主。它的核心商业价值：插进现有 RX7i 机架零配置——断电→拆线→换模块→恢复接线→上电，PMME/Proficy 不需要任何重组态，MTTR 通常 20 分钟内，冗余配置可 1+1 热备（需两槽位机架）。注意 RX3i（IC695PSA040 等）电源物理不互通，别买错系列。
替换与升级建议
✅ 直接替换
- IC698PSA350E（同型号不同批次）——完全兼容，插上即用，无工程改动。
- IC698PSA350 / IC698PSA350A / B / C / D——E 版与旧版电气全兼容，旧版也可被 E 版替换，仅标签年份不同，直接互换。
⚠️ 降配替代（需核算负载！）
- IC698PSA100E（100W）/ IC698PSA200（200W）——同机架 Slot 0 可插，但功率大幅缩水。仅适用于机架总负载＜对应功率（一般小型系统无高密度 AI/AO 可用）。若原机架带多块模拟量或通信模块会欠压保护，更换前必须核对背板总 +5V 电流预算（通常要求 ∑I＜20A 对 100W 版），否则会频繁 Fault。
❌ 硬件不兼容
- IC697PWR711 / PWR713（Series 90-70 电源）——外形近似但背板引脚不同、输出电压分配不同，不可用于 RX7i 机架。
- IC695PSA040（RX3i 电源）——RX3i 与 RX7i 机架背板不互通，不可混插。
