描述
产品详情

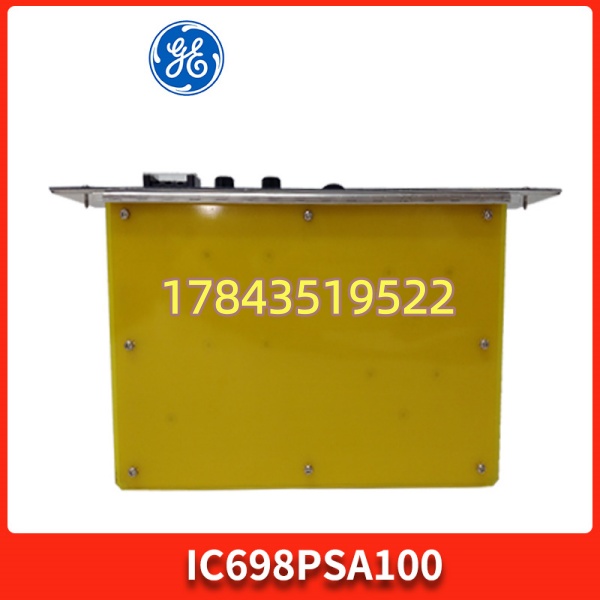

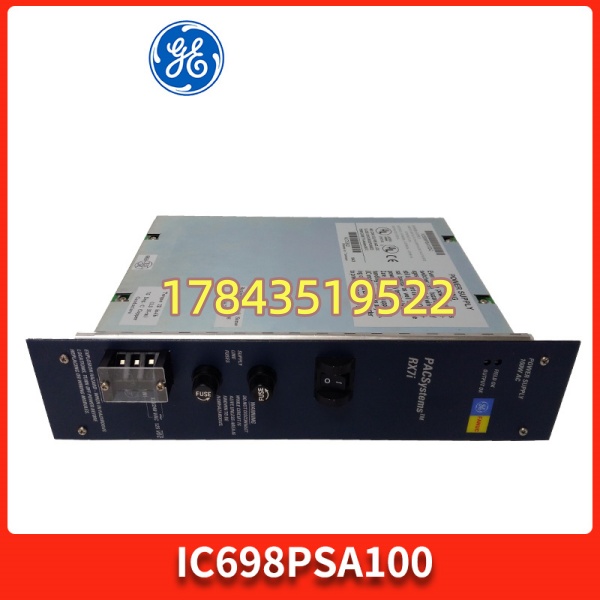

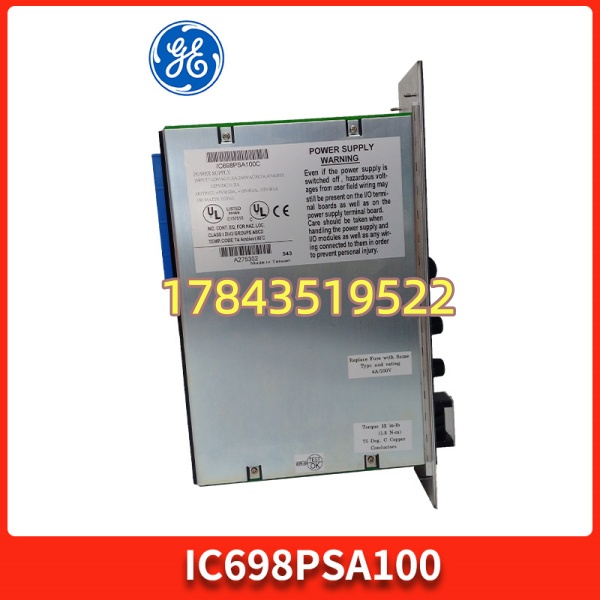

· 型号：IC698PSA100
· 品牌：GE Fanuc / Emerson (PACSystems)
· 系列：PACSystems RX7i — Universal AC/DC Input Power Supply Module
规格参数
- 目录号：IC698PSA100（通用型，输入宽电压 AC/DC，对应高功率版 IC698PSA200 为 24V DC 专输入或更大功率——买前确认你现柜是 PSA100 还是 PSA200）
- 适用机架：GE PACSystems RX7i 机架（IC698CHSxxx 系列，如 IC698CHS117 17槽），插最左侧电源槽（Slot 0 如配置 CPU 在 Slot 1）
- 输入电压：85–264 V AC（47–63 Hz）或 100–150 V DC（自动切换，不需跳线——宽范围开关电源设计）
- 输入电流：典型 2.5 A @ 120V AC / 1.3 A @ 230V AC（满载）
- 输出 +5V DC：额定 10 A 最大（50 W），为 RX7i CPU、I/O、通讯模块背板逻辑供电
- 输出 +3.3V DC：内部供高速背板（部分 RX7i 模块需），通常不外部引出
- 输出 +24V DC Sense/Aux：典型 0.75 A（部分批次 2.0 A）供背板检测或小型传感器，不替代外部 24V DC 现场电源
- 保持-Up Time：> 20 ms @ 满载（输入掉电至输出跌出规格时间）
- 保护：输入熔丝（可更换筒型 T3.15A/T5A 依铭牌），输出过流/短路/过温保护自恢复
- 状态指示：AC OK（输入侧整流正常）、DC OK / PWR（输出 +5V 正常）、PASS（内部自检通过）、FAIL（故障）
- 冗余：可双电源并机做 1+1 冗余（两 IC698PSA100 或一主一备 PSA200 配对，背板自动均流——需确认机架支持及总功耗）
- 工作环境：0 ～ +60°C（柜内），存储 -40 ～ +85°C，湿度 5–95% RH 无凝露
- 认证：UL 508 / CSA / CE / FM / ABS（部分批次）
- 关键注意：PSA100 与 PSA200 外观相同但输入范围/功率不同，混用可能致重载时欠压锁死——换件须同型号或经 GE 确认向上兼容（通常 PSA200 可替 PSA100 但反之不行）
产品介绍
IC698PSA100 是 GE PACSystems RX7i 机架的主电源，把现场常用的 220V AC 或 125V DC 控制电变成 RX7i 背板需要的 +5V/+3.3V 逻辑电。RX7i 机架里如果这模块挂了，CPU 立马掉电——整套 PLC 停止扫描，所有 I/O 进 Fail-Safe。老线大量还在用 RX7i（特别是过程行业替代老 Series 90-70 时选它），这电源模块电解电容是寿命短板，运行 10 年以上偶有开机报 “No Power” 或 DC OK LED 闪——多是内部电容老化致带载压降大。
新机仍可订但交期长，二手/翻新品流通多。换板必须确认现柜是 PSA100（宽压 AC/DC 输入）还是 PSA200（24V DC 专输入 / 更大功率），二者不可随意互替除非确认负载电流在 PSA200 范围内且你柜供的是 24V DC。装完初次上电观察 AC OK → DC OK → PASS 顺序亮再让系统 Boot。
应用场景与行业案例
处理过化工厂 S90-70 升级 RX7i 的项目，运行第十二年某天夜班报 “CPU Not Responding”——到现场看 IC698PSA100 DC OK LED 微闪，量输出端 +5V 带载 4.78V（临界）。微调电位器无改善，判定板内滤波电容 ESR 高——换新 PSA100 后各电压稳在 5.02V / 24.1V，系统全通道扫描 OK。
典型场景：
- 电力/化工/制药过程装置 RX7i 主控—PSA100 给 IC698CPU350/370 + IC698Cxxx I/O + IC698ETM 以太网模块供逻辑电，故障=全装置停
- 冶金轧机辅助控制（老 S90-70 升 RX7i）—高温环境加速电源电解电容干涸，定期备板
- 水处理/污水厂 SCADA 主站 RX7i—UPS 后接 （100–240V AC 输入），市电异常时 Hold-Up Time 保 CPU 存 Retain
- 食品/饮料包装线 RX7i 维持—保留 RX7i 架构只换故障电源降 MRO 成本
真实案例：沿江某 300MW 自备电厂化水除盐程控升 RX7i（IC698CPU350 + IC698PSA100 + IC698CIAxxx DI/DO + IC698CRE030 AI）。大修后试车正常，运行三年某雷雨夜 UPS 切换瞬间 RX7i 全柜重启——查 上 AC OK 亮但 DC OK 闪后灭，量输入端 220V AC 正常。断电能拆下看板背电解电容微鼓（年限到），库房有拆机同编码 （测试 OK），断电拆旧→装新→恢复接线→上控制电→AC OK → DC OK → PASS 三绿→CPU 自举→I/O 扫描全通。临走提醒：RX7i 电源建议每 10–12 年评估预防性更换或留同型号一块，雷雨季前查 UPS 切换波形。
常见问题解答 (FAQ)
严禁带电拔插 RX7i 电源模块。 拔掉瞬间 +5V 消失→CPU/I/O 全部掉电→控制程序停止、输出 Fail-Safe。正确流程：确认装置已停机/先转移控制→断柜总控制电源(220V AC / 125V DC)→等电容放电（>30 s 确认无压）→松开固定柄取旧→比对版本/输入标签→插入新→恢复电源→查 LED 顺序（AC OK → DC OK → PASS）→无 ERR→允许 CPU Boot。双电源冗余机架可单块逐一更换（先确认另一块健康带全载），但仍建议停控操作。
Q2：我现装是 IC698PSA200 能用 PSA100 替吗？反之呢？
通常为 24V DC 输入专版或更大功率， 为宽压 AC/DC 输入。：①你柜供的是 24V DC（ 虽支持 125V DC 但非专标 24V 工业电源）；②负载电流 ≤ 额定值；③确认背板状态信号兼容（通常兼容）。—— 不接受 24V DC 专输入（部分早期版不接受，宽压版虽标 100–150V DC 但非标 24V 可能不启或欠压）。 safest：同型号替换。
Q3：更换后需要校准或设参数吗？
不需要。 是开关电源，无用户可配参数。新模块装上 LED 全绿即 OK。建议：初次上电用表复核 +5V 端子 4.95–5.05V（板边微调电位器仅必要时微旋），过大偏离说明板故障勿投运。
①外观无烧痕、输入熔丝完好、电解电容无鼓包漏液（最关键）；②要求卖家在 RX7i 测试架或兼容机架：供 220V AC → AC OK 亮 → 各路 LED 依次亮 → 量 +5V / +24V 端子值准 → 带假负载（如 5Ω 水泥电阻 接 +5V-GND 看压降 <3%）→ CPU 可 Boot 识别背板；③核对标签 及序列号可读；④问清是否含 Conformal Coating（若原装用于腐蚀环境建议同有）。
Q5：RX7i 柜开机 CPU 不 Boot 先查什么？
①确认 AC OK LED 亮（输入侧有电）；②DC OK / PASS LED 绿亮——若不亮量输出端 +5V 对 GND，若 0V 查输入熔丝/输入电，若 <4.85V 带载疑板老化或后级 I/O 短路；③查背板 J1 插头有无松动（ 与 CPU 间背板接触不良也会致 CPU 不启）；④确认机架右侧末端端子块（IC698ACCxxx）正确安装（部分 RX7i 机架需终接块）。
Q6：可以做 N+1 冗余吗？需要特殊设置吗？
可以。RX7i 支持双电源并机冗余——两 （或一 + 一 若兼容）插相邻电源槽，背板自动均流，任一块故障另一块带全载。无需软件设置，硬件层面实现。注意：总负载电流不得超过单块电源额定值（通常按 N+1 设计留 20–30% 裕度）。
Q7：质保与成色？
全新按代理交期（部分区域仍有订），二手拆机/翻新品惯例：功能测试 OK（上电各路电压 + 带载 + CPU Boot 识别），保修 6–12 个月（非人为/强电误接/静电损坏）。购前强调”完整型号 （非 除非你确需）”——外观雷同容易发错。
