描述
产品深度介绍

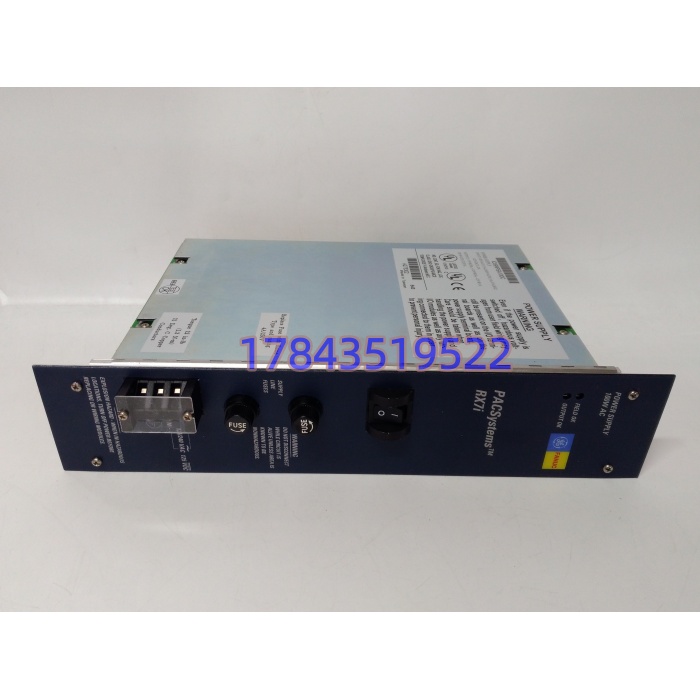

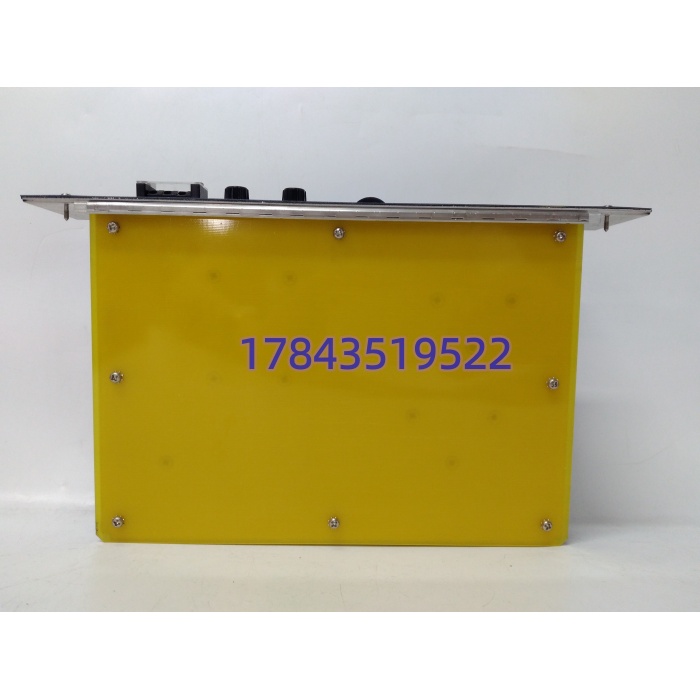

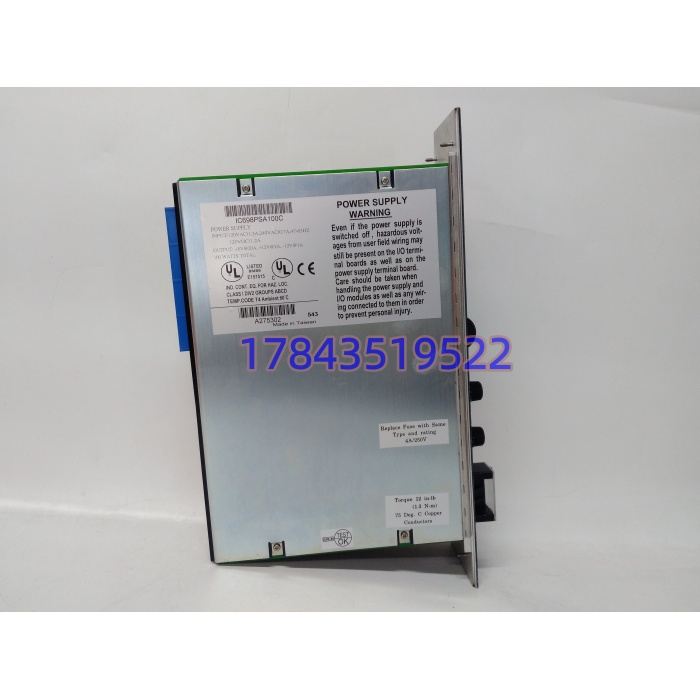

燃气轮机 MARK VII 辅机柜夜班弹”RX7i Rack A ACFAIL# Asserted 5ms 后 CPU 复位”，查了一小时是 IC698PSA100 的 +5V 轨电容老化，冷启 230VAC 浪涌 30A 冲击下输出跌落超 15ms——这种时候你要的不是 IC698PSA350（插上要配风扇盘，原柜没风扇位），是 GE IC698PSA100 这块 100W 无风扇电源能不能今天发到厂。它不跑控制逻辑，干的是”机架的心脏”：宽压 auto-ranging 不用拨开关全球通用（国内 220VAC 和美国 120VAC 同件），把交流整成 +5V 喂 CPU/通信卡（20A 够带中等密度机架）、+12V 喂部分外设、−12V 喂模拟量差分参考，同时拉 ACFAIL# 低电平信号——交流掉电后至少保持 15ms 再拉低，给 CPU 写非易失区留缓冲，避免掉电丢组态。PSA100 和 PSA350 物理同槽，但 PSA100 0-60℃ 全功率对流冷却不用风扇，PSA350 满 350W 必须底扇盘，老柜没扇位强上 PSA350 会过温降额。
说白了这个件在电厂汽机 MARK 系辅机、管道压缩站 RTU、船舶电站 RX7i 存量极大，Emerson 对 RX7i 老标走 Last Time Buy，原厂新货基本无，国内库存商 New Surplus 有但溢价，流转 90% 拆机测试件。采购理由很直：同号插回 Slot 0（最左），前面板 3 颗螺钉固定+背板金手指，ACFAIL# 逻辑自动握手 CPU，不需重做配置。坑在三兄弟混淆——PSA100（100W 无扇）/ PSA350（350W 有扇）/ PSD300（24VDC 进 300W）。只写 IC698PSA100 不核现场机架负载，供应商可能发 PSA350 充数（插上 +5V 能带但满功率没风扇盘会 OVER TEMP 闪，老柜扇位不符），或发 PSD300（24VDC 进，现场 220VAC 一接炸前端）。顺企网写”以太网模块”、007 商务站写”伺服控制 61 元”是纯 SEO 垃圾。
关键技术规格
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 产品身份 | RX7i Slot 0 100W 宽压电源（IC698PSA100） | 非 PSA350(350W)、非 PSD300(24VDC进) |
| 交流输入 | 85-264VAC，47-63Hz，PFC≥0.99 | 冷启浪涌 120VAC/15A、230VAC/30A、100ms |
| 直流输入 | 100-150VDC（125V 电池浮充直接进） | 无 jumper 切换 |
| 输入功率 | 典型 125W，最大 150W | |
| 输出 +5V | 4.875-5.25V，0-20A（过流 21A 典型） | 核心逻辑轨 |
| 输出 +12V | 11.64-12.6V，0-2A（过流 2.5A） | 外设/部分模拟 |
| 输出 -12V | -12.60~-11.64V，0-1A（过流 3.5A） | 差分模拟参考 |
| 总输出功率 | 100W 上限（三路合计） | |
| 过压保护 | +5V: 5.7-6.7V 钳位；±12V 对应 13.8V/-13.8V | 自恢复或锁死依版本 |
| 穿越/保持 | 穿越 ≥15ms（丢 1 周波不失电）；保持 ≥5ms（ACFAIL# 拉低到输出跌出规范） | |
| ACFAIL# | 掉电/关开关于输出跌前 ≥5ms 断言低，给 CPU 存盘 | |
| 隔离 | 输入-输出 250VAC 连续 / 1500VAC 1min | |
| 冷却 | 0-60℃ 全功率对流无风扇 | 同温需扇盘 |
| 安装 | RX7i 主机架最左 Slot 0，螺钉+背板金手指 | 约 28mm 宽 1 槽 |
| 指示 | LINE OK / OUTPUT OK / 熔断器指示（无 OVER TEMP，那是 才有） | |
| 认证 | UL/CSA/CE/ATEX Z2/ABS/BV/DNV-GL/LR | |
| 生命周期 | RX7i 遗产平台，PSA100 Last Buy 关，新订走 +扇盘或 RX3i 改造 | |
| 易混型号 | IC698PSA350（350W 有扇错发）、IC698PSD300（24VDC 进错发）、IC697PWR710（90-70 老电源错代）、”以太网模块”（顺企网错贴） |
应用场景与行业案例
某联合循环电厂 RX7i 辅机柜（带 IC698CPE040 CPU + 2 块 AI + 3 块 DI/DO）夜班 ACFAIL# 偶发，UPS 切换时 CPU 重启。查旧 PSA100 的 +5V 冷启跌落 18ms（电容老化超 15ms 规范）。库存商厦门有同号测试好件，款到 4 小时空运，到厂断 220VAC、拔旧 PSA100（螺钉 2 颗+金手指）、插新、扭 14AWG 输入线 0.8Nm、上电 LINE OK+OUTPUT OK 双绿、电子负载打 +5V@20A 纹波 <50mV、模拟关交流 15ms 内 +5V 不跌出 4.875V、ACFAIL# 时序示波器抓到掉电后 5ms 断言，复投。老师傅原话：”换 RX7i 电源前不把机架 +5V 总电流算出来，老柜 18A 负载你发 刚好卡边，夏天 55℃ 机房 会悄悄降额到 85%，CPU 偶发复位查半年查不到。”
- 燃气轮机辅机 MARK VII：RX7i 主机架 Slot 0 用 供燃料阀/IGV 执行机构控制卡，125VDC 电池浮充进，UPS 切换 15ms 穿越不掉 CPU。
- 长输管道压缩站 RTU： 吃 100-150VDC 蓄电池，AC 停电时抗浪涌阀 PLC 继续跑，ACFAIL# 给 CPE 写最后状态。
- 船舶电站 RX7i： ATEX Z2+DNV 认证，密闭机柜无风扇免维护，125VDC 主汇流条直接进。
- 造纸 DCS 辅机：老 RX7i 小机架（CPU+4 I/O）总 +5V 负载 9A， 留 55% 裕度，不升 省风扇电。
- 核电常规岛遗产：RX7i 控制化学水处理， 替老 IC697PWR710 升级，Slot 0 物理兼容转接。
真实抢修片段：江苏某 LNG 接收站 BOG 压缩机 RX7i 柜， 的 LINE OK LED 灭但 OUTPUT OK 绿——查是前端 230VAC 进线端子氧化接触电阻 8Ω，冷启压降大。原厂 Emerson 中国 交期 14 周。深圳库存商测试好件报含税 3500（带电子负载三路打点：+5V@20A 纹波 42mV、+12V@2A、-12V@1A、15ms 穿越示波器图、ACFAIL# 时序图），款到顺丰 4 小时到厂。到货断 AC、拆旧、新件装回、输入线重压镀锡、上电双 LED 绿、模拟 UPS 切换 20ms 不掉 CPU，复投。那次之后该站 MRO 锁”IC698PSA100 两块（其中一块 IC698PSA350+IC697ACC721 扇盘成套备，留给未来扩容）”，采购单价多 600 但把”UPS 切换 CPU 重启”割了。
