描述
产品详情

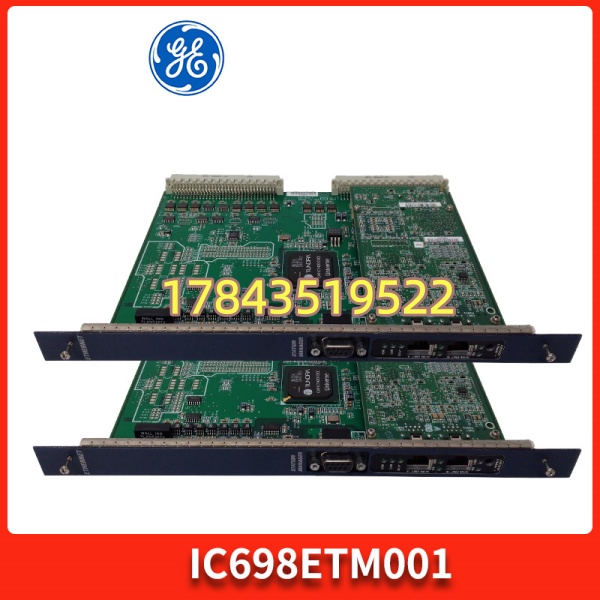

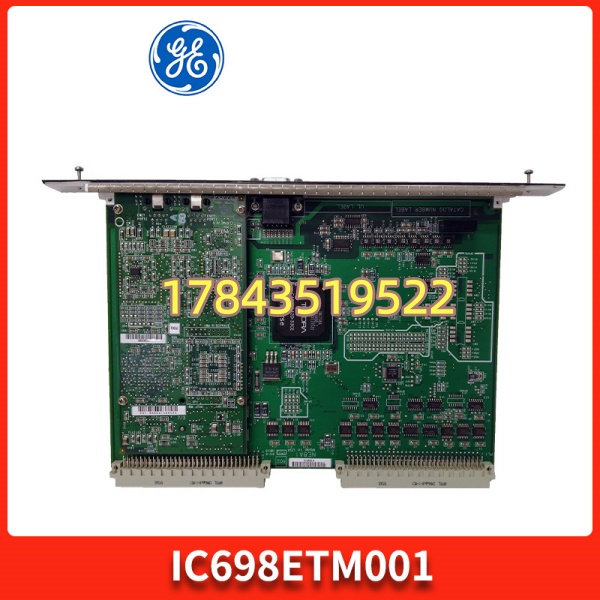

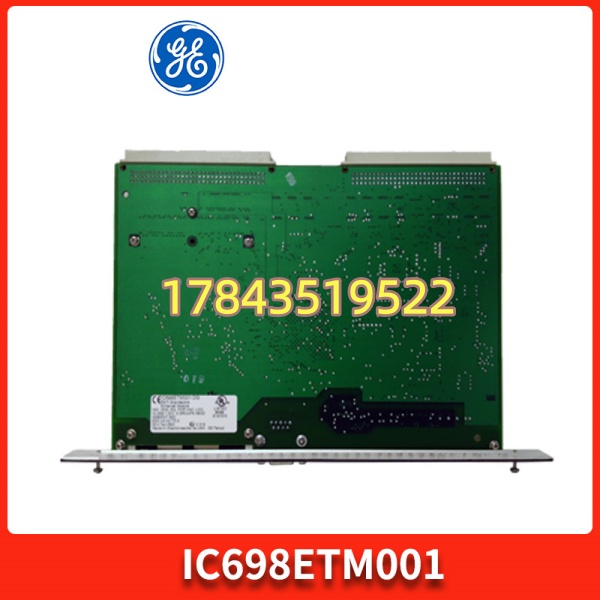

· 型号：IC698ETM001（Emerson GE PACSystems RX7i — Ethernet Interface Module, Rev A/B/C）
· 品牌：GE Fanuc / Emerson Automation（PACSystems）
· 系列：PACSystems RX7i
规格参数
- 完整型号：IC698ETM001（Ethernet Interface Module for RX7i，Single 10/100Base-TX RJ45 或 Dual via internal hub 依硬件版）
- 适用机架：IC698CHSxxx 系列 RX7i 通用背板（如 IC698CHS117 10槽、IC698CHS107 6槽），不可用于 RX3i（IC693/IC694）或 VersaMax 机架
- 兼容 CPU：IC698CPU350 / CPU360 / CPU370 等（固ware 需匹配——建议 CPU 固ware ≥ 2.xx 系列，具体查 EMS 版本兼容表）
- 以太网端口：1× RJ45 10/100 Mbps（部分版内部带 2-port switch 可 Daisy Chain），Auto MDI-X
- 通信协议：
- GE SRTP（Station-to-Station Request/Reply Program——PLC 间数据交换）
- Modbus TCP Server（最大 ~32 会话依固件）& Client（部分固ware 支持 ECHO/EGD 需确认）
- EGD（Ethernet Global Data——Publisher/Subscriber 广播/多播，PACSystems 特有高速 I/O 数据交换）
- BootP / DHCP / 静态 IP 可设
- SNMP v1/v2c（只读 MIB-II）
- 最大连接数：SRTP 典型 64 并发（依固件版本），Modbus TCP 会话 ≤32（常见）
- 背板电流消耗：5V DC @ 650mA（典型），背板功耗 ≈3.25W
- 前面板 LED：MOD（模块状态）/ LINK（网络链接）/ ACT（网络活动）/ 100（100Mbps 指示）
- 配置方式：通过 Proficy Machine Edition (ME) — Hardware Configuration 设 IP/Mask/Gateway/Protocol Enables；或 BootP 工具首次分配 IP
- 支持特性：Web Server（基本诊断页）/ FTP（部分固ware 允许上载/下载 Logic & Symbol Table）/ 冗余媒质（需交换机支持，模块本身无双 PHY 冗余）
- 安装：任意 RX7i 机架空闲槽位（推荐靠近 CPU 减背板延迟），支持带电热插拔（RIUP）——插前确认机架 Keying 兼容
- 工作环境：0～+60℃ / 5–95% RH 非凝露
- 存储温度：-40～+85℃
- 认证：UL 508 / CSA / CE / FM Class I Div 2（部分批次）
- 尺寸/重量：RX7i 单槽 ≈30mm 宽 / ≈0.3 kg
- 配套：无外接端子，网线 CAT5e/CAT6 屏蔽双绞线；建议工业以太网交换机做物理层隔离
产品介绍
IC698ETM001 是 PACSystems RX7i 的”网口”——插在 RX7i 机架里让 CPU 连以太网。上位是 Proficy Machine Edition 用它下程序、在线监控；HMI（iFIX、WinCC、Ignition 等）通过它读符号表或 Modbus TCP 寄存器；多台 RX7i 间可用 EGD/SRTP 互传数据块。比老 Series 90-70 的 CMM（IC697CMMxxx）先进在支持百兆、更多会话、EGD 全局数据及 Web 诊断。
坦白讲，IC698ETM001 随 RX7i 平台逐步被 RX3i + CPE305 或 newer PACSystems 替代，原厂部分区域 EOL 但仍有 MRO 渠道。采购必须核对：①RX7i 机架（不是 RX3i！物理不兼容）；②CPU 固ware 版本是否支持该 ETM 版（太老 CPU 可能要求 ETM 降固ware，太新 ETM 固ware 老 CPU 不认——查 EMS Compatibility Matrix）；③完整型号 IC698ETM001（IC698ETM002 是后来双口增强版，通常可替但需确认机架 Keying）。换板 IP 不存模块内需用 BootP 或 ME 重设（或原 DHCP Reservation 同 MAC 自动获取）。有一点要注意：若项目启用了 EGD Multicast 且交换机 IGMP Snooping 未配好，换模块后偶发数据不通——先单播 SRTP 测通再查组播。
应用场景与行业案例
钢厂精轧主传动 RX7i 机架 ETM001 MOD 红灯——复位无效，笔记本直连网口 Link 灯不亮，量背板 5V OK 仍无 Link，判定 PHY 芯片失效。原厂无新同交期六周，MRO 调同型号拆机件插回恢复 HMI 及 Engineer Station 在线。
典型场景：
- 冶金/造纸 RX7i 主站：通过 IC698ETM001 连 iFIX/WinCC 做全流程监控，同时 EGD 发实时数据给相邻 RX7i 做协调控制。
- 电力/水处理泵站 SCADA：RX7i 作为 RTU 通过 ETM001 Modbus TCP Server 给调度中心（ClearSCADA/WinCC OA）上送数据。
- 食品/制药批次装置编程维护口：工程师站 Machine Edition 经 ETM001 下程序、上载故障记录，要求稳定百兆连接。
- 老线 MRO 备件：整体 PACSystems 升级未批，只换坏 ETM 维持以太网通讯。
真实案例：
华东某不锈钢冷轧精轧机 RX7i 控制柜（IC698CPU370 + ），周末定修后开机 HMI 报”PLC A Comm Loss”。到现场检查 ETM001 MOD 红 LINK 灭，笔记本直连无 Link——断电拔板观察 RJ45 口附近轻微熏痕（雷击感应打坏 PHY）。库房 MRO 渠道调拆机 （同 Rev 近配），当夜停机断 24V 控制电源、拔旧插新、锁 Keying、合电——上电 MOD 绿闪后常亮 LINK 绿 ACT 闪，工程师站 Machine Edition Go Online OK，iFIX 数据点回显正常。电控班长说：”这 RX7i 再跑几年等新驱动平台。”
常见问题解答 (FAQ)
Q1：支持热插拔吗？拔插有什么注意？
支持 RIUP（带电插拔）。建议：先确认机架无其他 Major Fault 倾向、记录槽位 Keying；拔前可在 Machine Edition 把该槽 Propose Major Fault if Removed 取消或接受短暂 Minor/ Major Fault（部分配置会 Fault 机架需确认重置）；插好上电等 MOD 灯闪→常亮 LINK 亮确认物理连上。若机架报 Major Fault 插回新模块后需右键 → Clear Faults 或 Cyclic Power（依配置）。
- ETM001 = 初代单 RJ45（内部有时双口 Hub 未引出）
- ETM002 = 增强版，明确双 RJ45（可 Daisy Chain 或 Ring 拓扑）、更大连接表、略新固ware
- 通常 ETM002 可替 ETM001（向下兼容），但 Machine Edition 硬件配置里需删旧模块加新类型（IC698ETM002）并 Rebuild / Download（会短暂 Fault 机架）。——老项目急修优先找同型号 省得动硬件配置。
Q3：换板后 IP 怎么设？程序/符号表会丢吗？
IP/MAC 存于 ETM NVRAM 但新模块通常出厂无 IP（或 0.0.0.0）。用 BootP/DHCP 工具或 Machine Edition → Configure → Set IP 写入（与旧同网段）。程序与符号表存 CPU，不存 ETM，换 ETM 不需重下逻辑，只重设网络参数。若原用固定 IP 记下来或查交换机 ARP 表反查。
Q4：HMI 连不上但 Machine Edition 能 Go Online 是什么原因？
常见三种：①ETM IP 设错/子网掩码不对（ME 可跨路由在线因广播发现，HMI 严格 TCP 需同网段或路由正确）；②防火墙/杀卡拦 18245(SRTP) 或 502(Modbus TCP) 端口；③Modbus TCP 未 Enable 或会话数满（ME → ETM Properties → Protocols 勾 Modbus TCP Server / 设 Max Connections）。我遇过多起是忘记 Enable Modbus TCP——ME 能下程序但 iFIX 读不到点
