描述
产品详情

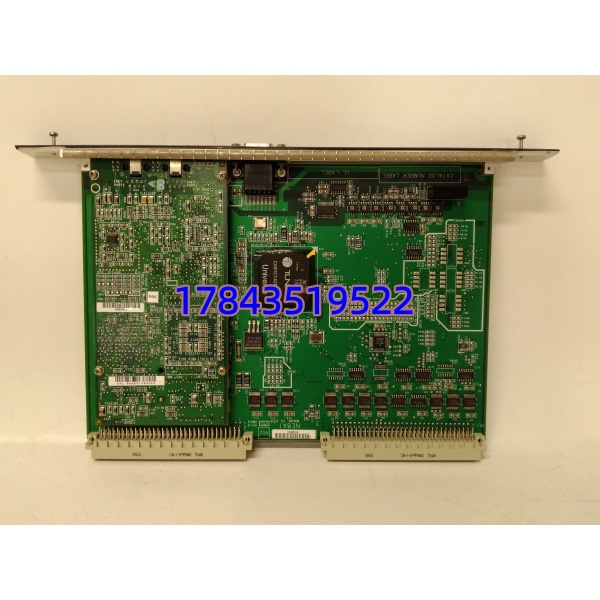

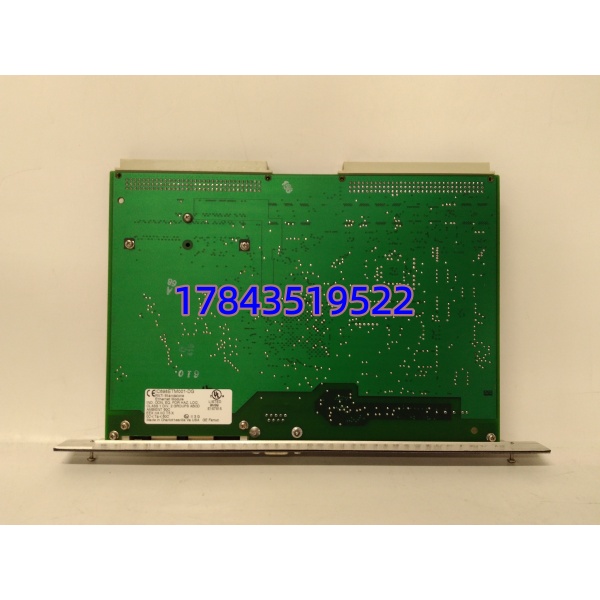

· 型号：IC698ETM001
· 品牌：GE Fanuc / GE Intelligent Platforms（现归入 Emerson）
· 系列：Series 90-70 RX7i — IC698 以太网 / Target Memory Exchange 模块
技术参数
| 参数项 | 规格值 |
|---|---|
| 模块类型 | Ethernet Interface / Target Memory Exchange (TMX) Module for RX7i |
| 目录号 | IC698ETM001（交叉参考偶尔见 IS215ETM001，系同一功能 GE 能源部编号） |
| 网络接口 | 1 × 10/100Base-TX RJ45（部分批次双 RJ45 可环出），Auto-MDIX |
| 通信协议 | Ethernet/IP(SRTP)、TCP/IP、GE Target Memory Exchange(TMX)、BOOTP/DHCP、SNMP |
| 传输速率 | 10 Mbps 或 100 Mbps 自适应 |
| 背板接口 | 与 RX7i 机架背板 32bit 总线连接，支持 DMA 访问 CPU 全局数据（%R/%AI/%M） |
| 支持的 TMX 连接 | 最多 16 个远程 TMX 伙伴（依固件版本，典型 ≤8 并发映像交换） |
| 过程映像能力 | 可读写指定 %R（整型寄存器）、%AI（模拟量）、%M（位存储器）区，循环刷新 |
| 组态软件 | Proficy Machine Edition (PME) v5.0+ / Proficy Configuration Studio；通过硬件组态设定 IP/TMX |
| 指示灯 | PWR（背板电源绿）、RUN（模块运行绿）、LINK（链路绿）、ACT（收发黄） |
| 供电要求 | 背板供 5 V DC（典型 0.8–1.2 A），由 IC698PSA100/PSA350 等机架电源承担 |
| 单槽占用 | 标准 RX7i 机架 1 槽（IC698 外形，与 IC698CPU364 等同机架） |
| 工作温度 | 0 … +60℃（运行），-40 … +85℃ 存储，5–95% RH 无凝露 |
| 认证 | CE、UL 508、cULus、FM（以实物标签为准） |
| 固件版本注意 | 早期 V1.x 与新 V3.x+ 对 ME 最低版本要求不同，建议核对 PME 兼容性 |
产品介绍
老装置 90-70 RX7i 系统改造或备件补充时，工程师站要连 CPU 下载逻辑、上位 SCADA 要走 SRTP 读 %R 数据，或者两台 RX7i 需共享部分模拟量/状态位（比如 A/B 系列互备切换）——IC698ETM001 就是干这个的。插进 RX7i 机架任意 I/O 槽（推荐槽 1 后首个空闲槽），Machine Edition 硬件组态里分配 IP、掩码、TMX 伙伴及映像区范围，无需额外驱动程序，CPU 扫描周期不受影响因为它用背板 DMA 取数。
采购价值在于：比另配外置网关省成本，与 RX7i 原生集成，前面板 LED 直判链路状态（省带笔记本查），且国内 90-70 存量大渠道有 NOS 流转。要说短板——不支持内置 Web Server（部分新 IC698ETM002/004 变体才支持）、不做 Profinet IO 控制器、不替代 IC698CMX016 做 CPU 冗余热备，新项目建议评估 PACSystems RX3i / RX7i 迁移方案而非继续扩 ETM001。
替换与升级建议
✅ 直接替换
- IC698ETM001 ←→ 同型号新件/NOS：PIN 对 PIN 插入 RX7i 机架同槽位，Machine Edition 硬件组态不变只需重设 IP（或从备份恢复），停机更换约 10–15 分钟（冗余系统可在线换非主通信槽一侧）。建议核对固件版本与 PME 兼容性。
⚠️ 软件兼容（需改配置／不同功能）
- IC698CMX016（双口内存镜像/热备模块）→ IC698ETM001：插槽兼容但功能不同——CMX016 专用于两 CPU 间热备内存同步(%G 全局数据)，ETM001 无此能力，不能直接替 CMX016 做 CPU 冗余，若原系统只用 CMX016 做以太网编程口则可评估改配但需重配硬件组态及 IP。
- IC698ETM002/004（后期以太网变体，部分带 Web/更多连接）→ ：物理兼容多数情况下可向下替（需 PME 支持对应固件），但反向 ETM001→ETM002 若原工程用到新特性则不行，谨慎核对 Release Notes。
❌ 硬件不兼容
- Series 90-30 (IC693)、VersaMax (IC200)、RX3i (IC695)：背板引脚不同，。
- 普通以太网交换机/网卡：非背板设备，不能替。
若无全新原厂件（Series 90-70 部分进入 Legacy/Phase-out），国内有经测 NOS 及授权翻新品，采购时要求附序列号可查、原厂标签照片及质保承诺，停产替代须经业主书面同意。
