描述
产品详情

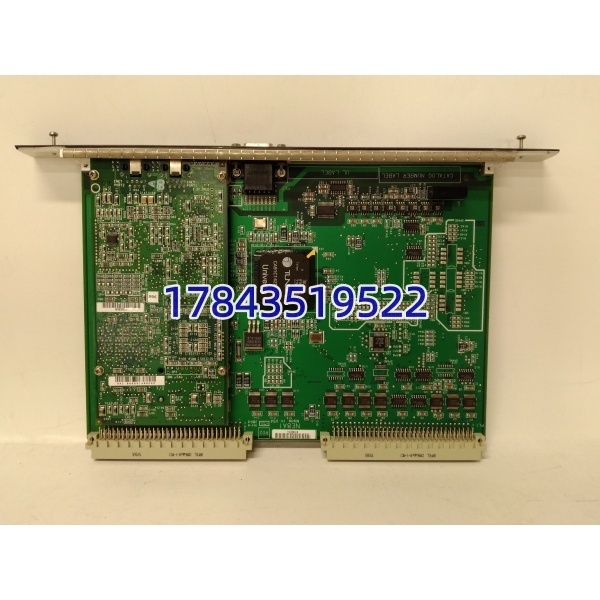

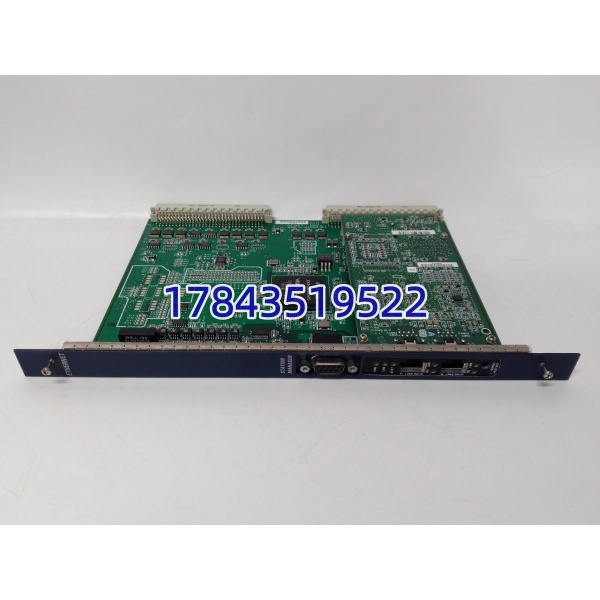

· 型号：IC698ETM001
· 品牌：GE Fanuc / GE Automation & Controls（现归入 Emerson）
· 系列：PACSystems RX7i — IC698 系列 Enhanced Ethernet Module (EMM)
规格参数
- 产品名称：IC698ETM001 Enhanced Ethernet Module for PACSystems RX7i
- 所属系统：GE PACSystems RX7i（IC698 机架），配合 CPU 模块如 IC698CPE030/040/045 使用；向后兼容部分 Series 90-70 机架（需确认 Firmware）
- 模块类型：Ethernet Interface / Programming Port Module（PCI bus to Dual Gigabit Ethernet）
- 以太网端口：2 × RJ45，Auto-Negotiate 10/100/1000 Mbps，Auto MDI/MDIX（交叉/直通自适应）
- 支持的协议栈：SRTP（GE 私有编程/数据交换）、Modbus TCP Server/Client、Ethernet/IP Adapter（有限）、部分 Firmware 支持 IEC 60870-5-104及 SNMP
- 不支持：完整 Profinet IO Controller（部分老文档误传，RX7i EMM 非 PN IO 控制器，PN 功能在 RX3i CPE400+ 实现）
- 背板接口：32/64-bit PCI 总线（33/66 MHz），通过 RX7i 背板与 CPU 交换数据
- 数据缓冲区：板上 Packet Buffer（典型 2MB+ 依 Firmware），支持多连接（SRTP max ~128 并发会话 依 FW 版）
- IP 配置：通过 Proficy Machine Edition (PME) 硬件组态设定，或 BOOTP/DHCP（可禁用以固定 IP）
- 状态指示：MOD（模块状态绿/红）、LINK1/LINK2（端口 Link 活性 绿）、ACT1/ACT2（端口 Activity 黄绿），1000/100/10 LED（速率）
- 供电：由 RX7i 机架背板 +5V DC（典型 1.2～1.8A 峰值）
- 安装槽位：可插 RX7i 机架任意 I/O 槽（建议靠近 CPU 减背板延迟），一个机架可配多块 EMM（依应用）
- 固件版本：常见 Vx.x（如 7.x / 8.x / 9.x），不同 FW 影响协议支持和最大连接数——换板注意 FW 与工程兼容
- 工作温度：0℃ ～ +60℃（存储 -40～+85℃），湿度 5～95% 非凝露
- 尺寸（模块本体）：标准 IC698 单槽，约 205 × 38 × 127 mm（H×W×D）
- 认证：UL / cUL / CE，符合 EN 61131-2
- 备注：IC698ETM001 为 EMM 增强版；老 RX7i 初代为 IC698CMM021（10/100M 单口，已淘汰），二者物理兼容但 FW 不同不混用
产品介绍
IC698ETM001 是 GE RX7i PACSystem 的双口千兆以太网模块——简单说就是 RX7i 与上位 SCADA、iFIX/Cimplicity HMI、兄弟 GE PLC（SRTP）、第三方支持 Modbus TCP 设备打交道的”网口”。它插在 IC698 机架里通过背板 PCI 与 CPU 通讯，支持编程下载、在线修改、数据交换同时跑。比老 CM021（单口 10/100M 无千兆）快且稳定，现场老系统升级多直接换这块。
有一点必须强调：Firmware 版本要和你的 PME 工程兼容。太老 FW 可能不支持新 PME 特性（如大符号表、新版 SRTP 扩展），太新 FW 老 CPU ROM 可能拒认——换板前记录旧模块 FW 版本（PME → Hardware → Module Information），新板尽量刷同版或确认 GE 兼容性表。二手件重点查 RJ45 端口簧片无塌陷（现场插拔多易坏）和板边电解无鼓包。
应用场景与行业案例
RX7i 最常见夜班报修：”SCADA 连不上 PLC 但 CPU 运行灯正常”——九成是 EMM 端口物理层挂（雷击感应、网线短路）或 FW 跑飞。我在现场遇过因机柜旁变频器启动干扰致 EMM Link 闪断，换带屏蔽双绞线+隔离交换机后稳定；模块本身坏的概率低于端口损伤，但老电容 15 年后也会致 PCI 桥不定期复位。
- 电力/水务 SCADA：RX7i 作为厂站 LC 或配网主站，IC698ETM001 双口分别接监控网与调度数据网（物理分离）。
- 冶金/造纸主线：RX7i 主控通过 EMM 与 iFIX/Cimplicity 交换过程数据、报警、历史。
- 油气站控：多 RX7i 站通过 SRTP over EMM 做冗余数据交换或级联。
- 老线改造：原 CM021 单口 10/100M 升级 EMM 获千兆带宽及双网口冗余。
真实案例：某水务公司取水泵站 RX7i 系统，夜班调度中心报”SCADA 断连 3 分钟恢复反复出现”。到现场查 IC698ETM001 LINK1 绿灯亮但 ACT 偶尔不闪，换笔记本直连 EMM 口 ping PLC OK——排除交换机问题。观察两周发现雷雨天后频次升高，拆出 EMM（已运行 12 年）发现 Port1 RJ45 簧片略松且输入滤波电容微鼓，换二手测试良品 （同 FW 9.05），上电自动识别 IP 配置（存于 NVRAM 不因换模块丢），SCADA 重连稳定。工程师说：”GE 的 EMM 很少彻底坏，端口物理损伤和电容老化是两个坑，备一块足够。”
