产品详情

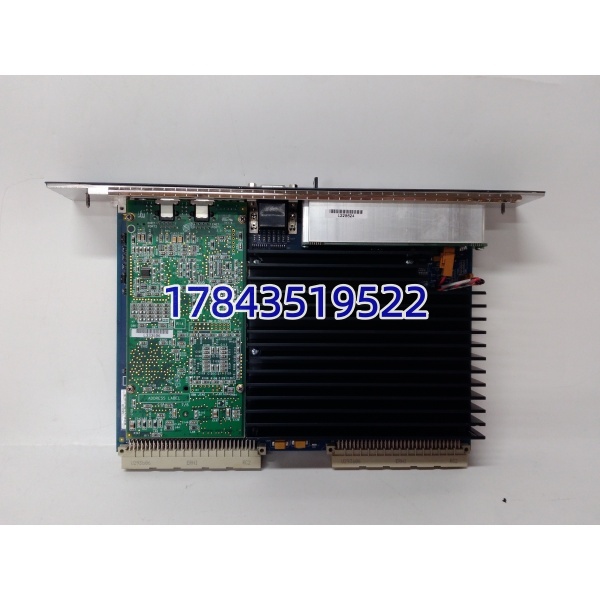

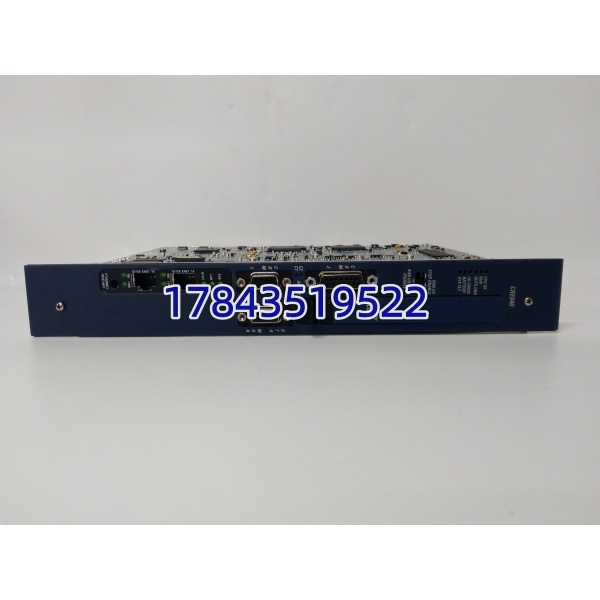

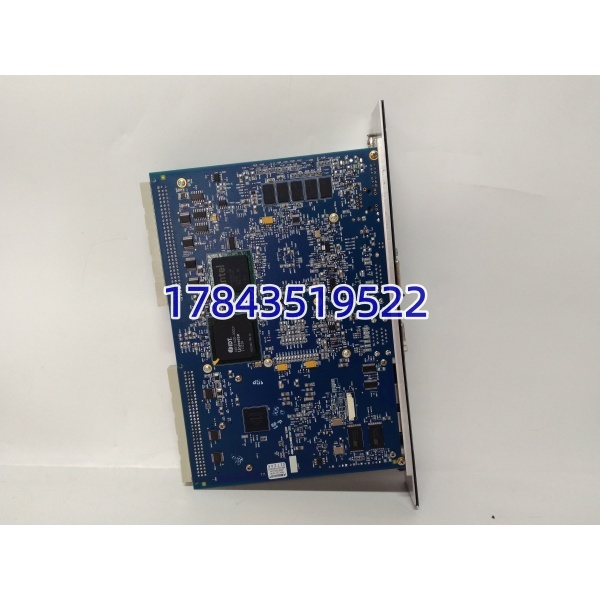

· 型号：IC698CRE040（PACSystems RX7i CPU，1.8 GHz 版）
· 品牌：GE Fanuc（现 Emerson Automation Solutions）
· 系列：GE PACSystems RX7i（Series 90-70 兼容机架）
规格参数
- 模块名称：IC698CRE040 PACSystems RX7i Central Processing Unit
- 完整 P/N 例：IC698CRE040-JU（ firmware version 或 conformal coat 差异，功能同）
- 处理器：Intel® Celeron® M 或兼容嵌入式 CPU @ 1.8 GHz
- 用户程序内存：64 MB（典型可扩至 64/128 MB 依固件），用于 Logic + Data Blocks + Symbol Table
- 数据/Retentive 内存：电池后备 SRAM（保持定时器、计数器、保持位、寄存器）——需 IC698ACC701 或等同 3V 锂电池
- 非易失存储：支持 Store to Flash（程序/配置存 CF 卡或板载 Flash，掉电不丢）
- 背板接口：VME64 总线，与 IC698 I/O 模块（IC698CPE030 系列 I/O、IC698CHS117 机架等）通信；兼容 Series 90-70 背板供电时序
- 以太网端口：2× 10/100BaseTX RJ-45（内置交换机，支持 SRTP、Modbus TCP、EGD — Ethernet Global Data；部分固件支持 Profinet IO Controller 需选项）
- 串口：1× RS-232 DCE（DB-9 Female，用于编程/Console/Modbus RTU Slave），115.2 kbps 最大
- 编程软件：Proficy Machine Edition (PME) — PACSystems RX7i Target；不可用 Logicmaster 90-70 编程
- 扫描时间：布尔指令典型 < 0.009 µs/inst；整体程序扫描依复杂度（中等规模 < 5 ms）
- 状态指示：RUN / STOP / I/O ENABLED / FAULT / BAT LOW / ETH LINK/ACT LED
- 热插拔：CPU 本身为系统槽主模块不支持热拔插——换 CPU 需停机断控制电；I/O 模块可热插拔
- 电池：需外置 3V 锂电（IC698ACC701 / CR23500 等）插于 CPU 或专用电池模块，保持 NVRAM 内容；低电量 BAT LED 亮需及时换（控制电保持时可热换电池）
- 冗余支持：支持双 IC698CRE040 1+1 热备（需 IC698CRM003 冗余内存模块 + 冗余同步缆），切换 < 50 ms（预定义同步点）
- 供电要求：RX7i 机架背板 +5V DC（典型 1.2~1.8 A 峰值），由 IC698PSAxxx 电源模块提供
- 工作环境：0～+60℃｜存储 -40～+85℃｜湿度 5%～95% 非凝露
- 认证：UL 508、cULus、CE、ATEX Zone 2 / Class I Div 2（柜内安装）
- 机械：单槽 VME 模块 ≈ 160×233 mm (6U)｜重量 ≈ 0.7 kg
产品介绍
IC698CRE040 是 GE PACSystems RX7i 的主力 CPU——Series 90-70 机架插它就能跑现代化 PAC 逻辑，向下兼容老 90-70 I/O 但性能远超原 784/785 CPU。它和老 90-70 CPU（IC697CPU788 等）不互通程序，必须用 Proficy Machine Edition 建 RX7i 项目重新移植或导入已转换的工程。集成双以太网口可做简单菊花链省外部交换机，这是老 90-70 没有的。
坦白说现场最大坑有两个：① 电池耗尽 NVRAM 内容丢（保持寄存器/定时器当前值清掉，程序本身 Store to Flash 不掉——但初值可能变默认）；② 换 CPU 后忘记把旧程序 Download + Store to Flash + Set Defaults/Retain 初始化，导致上电逻辑不跑或保持点初值错。换件前一定用 PME 连旧 CPU → Upload All (Program + Symbol + Retentive Values) 存 .fxp 工程文件，新 CPU 插上 Download + Store to Flash + Initialize Retentive（或选择 Keep on Cold Start 按需求）再投运。
应用场景与行业案例
我在现场遇过水处理厂 RX7i 双 CPU 冗余中主机故障，备机升主正常——但备机电池也快没电没注意，停电检修后俩 CPU 都报 Memory Corrupt 需重下装。教训：冗余不代表忽略电池定期检，每年大小修测电压。
典型场景：
- 市政污水/给水厂 PACSystems RX7i 站：IC698CRE040 + IC698PSA 电源 + IC698MDL 系列 DI/DO + IC698ALG 系列 AI/AO，通过 Ethernet 上 Intellution iFIX / Cimplicity SCADA
- 食品/饮料包装线中型 PLC 控制：需 PID 回路较多、配方管理、以太网与上位 MES 通信，RX7i + CRE040 满足
- 老厂 90-70 系统升级保留 I/O 机架：拆掉 IC697CPU788 换 ，复用原有 IC697CHS 机架与大部分 IC697/IC698 I/O，只换编程平台到 PME
- 能源/矿山皮带输送集控：双 CRE040 冗余 + IC698CRM003，要求无单点失效
真实案例：华东某大型污水厂提标改造保留原 90-70 I/O 机架，将原 IC697CPU789 换成 。旧 Logicmaster 90-70 程序用 PME Import Wizard 转成 RX7i 项目（部分 784 特殊指令需手工改），下装单机架验证 I/O 映射无误。运行三年后某日夜班 DCS 报”RX7i Rack A — CPU Fault / Battery Low”，备机正常接管未跳车。白班停机窗口——确认 B PRIMARY → 断电拔 A CPU → 插新 （同后缀 -JU）→ 上电 → PME Connect → Download Application + Store to Flash → Set Retentive Init as per backup → 确认 A STANDBY 同步。全程 <20 min。自控班长说——多亏改造时留了完整 .fxp + Store to Flash U 盘备份。
