描述
产品详情

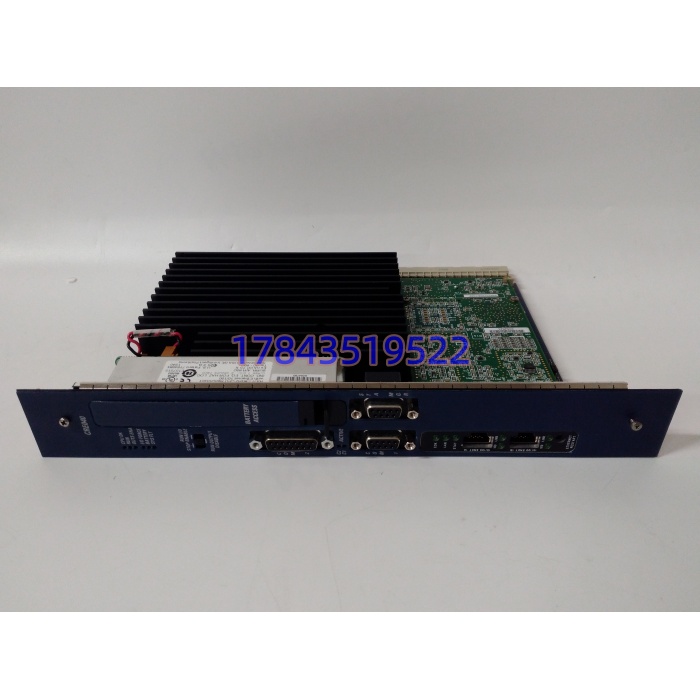

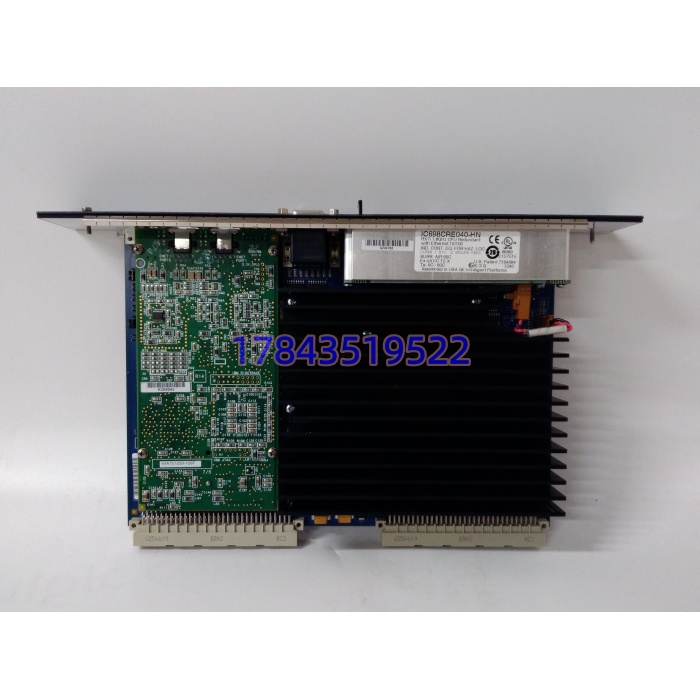

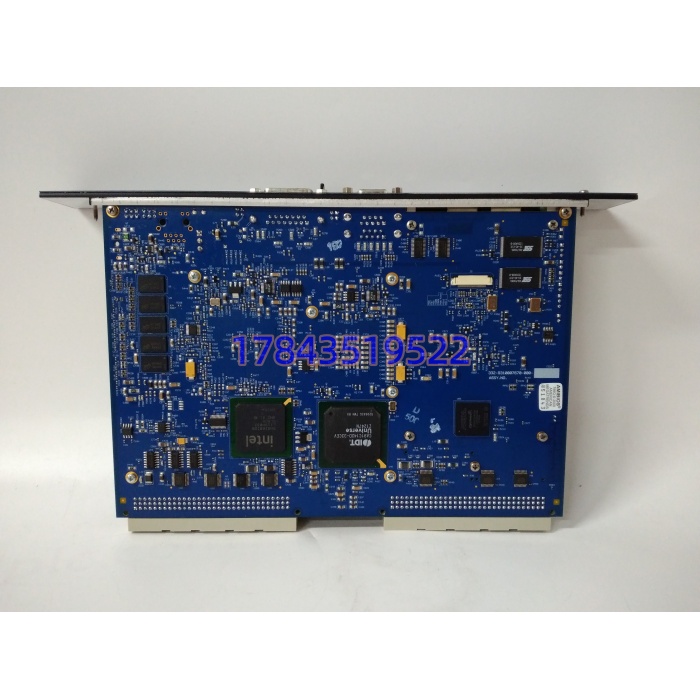

· 型号：IC698CRE040-HN
· 品牌：GE Fanuc（Emerson Automation Solutions）
· 系列：PACSystems RX7i 处理器模块
规格参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品型号 | IC698CRE040-HN（基型 IC698CRE040） |
| 模块类别 | RX7i 冗余热备 CPU（Hot Standby Redundant Processor） |
| 处理器 | Intel Pentium M 1.8 GHz |
| 用户内存 | 64 MB 电池备份 RAM（SRAM，锂电瓶维持） |
| 非易失内存 | 64 MB Flash（存程序/配置/寄存器初值） |
| 扫描速度 | 0.024 ms / 1000 布尔触点线圈 |
| 浮点运算 | 硬件加速支持 |
| I/O 容量 | 32,768 DI / 32,768 DO / 32,768 AI / 32,768 AO |
| 以太网口 | 2 × RJ45 10/100Mbps，自适应/Auto-MDIX |
| 串口 | COM1 RS485、COM2 RS232、1×Station Manager RS232 |
| 支持协议 | SRTP、Modbus TCP（Client/Server）、EGD、SNP Slave、Modbus RTU Slave |
| 背板总线 | VME64，兼容 Series 90-70 I/O 与第三方 VME 模块 |
| 冗余架构 | 主+备两 CPU + IC698RMX016 内存交换模块，HSB 无扰切换 |
| 供电 | 背板 +5VDC@6.8A（标称），+12V/-12V 微量；典型功耗约 5.2W |
| 工作温度 | 0~60℃（配风扇托盘），增强散热可达 70℃ |
| 存储温度 | -40~+85℃ |
| 湿度 | 5–95% RH 非冷凝 |
| 物理尺寸 | 6U VME，约 340×32×220 mm（H×W×D），约 0.8 kg |
| 编程环境 | Proficy Machine Edition，IEC 61131-3（LD/ST/FBD/IL/SFC） |
| 参考手册 | GFK-2223（安装）、GFK-2224（编程） |
产品介绍
从 F 历史生命周期验证切进来：这块 CPU 是 RX7i 线在 GE Fanuc 时代立的标杆，CRE 即 CPU Redundancy Enhanced，-HN 尾标在库存商语境里通常对应特定固件发布（有资料指 Release 6.75 级），和裸 IC698CRE040、 conformal coat 的 -FF 不是完全同物。严格来说，HN 卡配对做 HSB 时要求主备同尾标同固件，不然 RMX016 同步起来会在切换瞬间丢几个扫描周期——某个联合循环电厂碰过，主备一高一低两个 HN 亚版本，半年一次自动切换测试里 PID 输出毛刺 80ms，被运行当成燃料阀抖动查了三天。
它的库存价值不在算力（1.8G 对今天不算快），在”老 RX7i 机架不能重做控制策略”这件事上。TCO 算一笔：一套燃机 Mark VIe 旁路辅控用 RX7i 跑顺控，重迁到 CPL410 或 RX3i 要动上千页 FBD 和 SOE 点表，工程师月人天比两张 HN 卡贵两个数量级。所以在线一对 HSB 的，库里锁 1 张同尾标冷备是底线，不锁的话等 Emerson 渠道 10 周交期回来，停机损失早够买半机架。某水处理项目里碰过，主 CPU 锂电瓶漏液腐蚀 RAM 插座，备机顶上但没冷备，等货期间靠单 CPU 裸跑，运行班组连盯七夜不敢离岗。
应用场景与库存策略
HSB CPU 最狠的故障模式不是死机，是”主备都在跑、切换测试从不做、真切的时候丢周期”——平时绿油油，事故当天才发现 RMX 同步早断了。
- 联合循环汽机/燃机辅控：RX7i 跑润滑油顺控、盘车、疏水，非它不可因 FBD 工程点和 VME 底座绑死二十年。建议在线每对 HSB 锁 1 张同 HN 尾标冷备，锂电瓶每 5 年强制换。
- 石化连续反应装置：主备无扰切换保批次不废，API 670 相关保护走独立 SIS，但 BPCS 层这台不能停。建议 A 类管理，Last-time-buy 按”在线对数×1 + 2 张封库”。
- 水电厂闸门与辅机控制：野外站维护窗口少，HSB 加冷备双保险。建议供应商 VMI 代管 1 张，合约 72h 直达。
- 90-70 老机架延寿：RX7i CPU 插原 90-70 背板收老 I/O，避免换端子。建议备 1 张周转件不拆封。
- 制药连续制造线：批损失百万级场景。建议固件版本钉死在配置服务器，备卡到货先刷同版再入库。
真实案例：2021 年沿海某 LNG 接收站，BOG 压缩辅控 RX7i 一对 IC698CRE040-HN 配 RMX016 跑 HSB。年度传动做主备倒换，切完发现备机里 64MB RAM 中一段保持寄存器初值和主机差 2 个字——查出来是上次在线修改程序后只存了主机 Flash，没点”同步到备机”，RMX 日常交换不含一次性初值下载。倒换后液位补偿偏 0.4%，PID 自己纠了 40 秒稳态。事后把”程序下装后强制主备全量同步+锂电瓶电压抄表”写进 PM，库存从 0 张提到 1 张同 HN 冷备。半年后主机背板 VME 接插件疲劳接触不良，备机顶上，冷备卡没动，但采购提前锁货，避免了 12 周交期裸奔。
