描述
产品详情

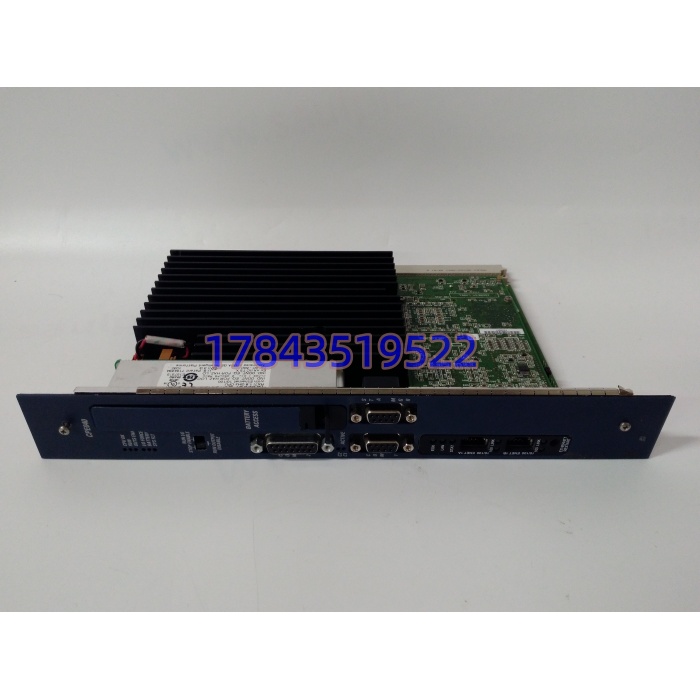

· 型号：IC698CPE040-4（基础号 IC698CPE040，修订位以原厂标签为准）
· 品牌：GE Fanuc（现 Emerson Automation Systems）
· 系列：PACSystems RX7i CPU Module
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | RX7i 机架主 CPU | 插 IC698CH001 等 VME64 机架指定槽 |

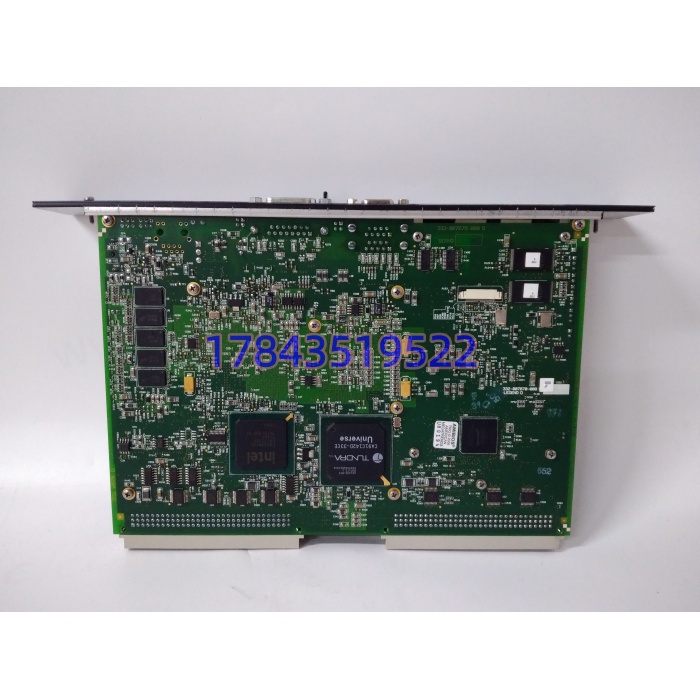

| 处理器 | Intel Pentium-M 1.8 GHz，32 位，带浮点 | VxWorks 实时核 |
| 用户内存 | 64 MB SDRAM（锂电池 IC698ACC701 备份） | 程序+符号变量+%W 表 |
| 非易失存储 | 64 MB Flash（存工程、硬件组态、故障日志） | 固件也在此 |
| 布尔速度 | 0.069 ms/千条（典型），资料区间 0.024–0.08 ms | 依固件版本浮动 |
| 以太网 | 2×10/100 Mbps RJ45，内置交换，Auto-MDIX | EGD/SRTP/Modbus TCP/IP/SNTP |
| 串口 | 3 隔离：2×RS232（1 个 Station Manager）+1×RS485 | Modbus RTU/SNP/WinLoader 升级 |
| 背板总线 | VME64（ANSI/VITA 1） | 兼容 Series 90-70 I/O 与 VME 选件 |
| I/O 容量 | 逻辑地址空间至 128K 点级（依机架与 %I/%Q 映射） | 非物理插槽数 |
| 冗余 | 支持 Hot Standby（需配对同固件 + 光纤同步模块） | 固件 ≥5.00 |
| 供电 | 背板 5 VDC @ 6.8 A，±12 VDC 各 0.003 A | 自带风扇必须装（运行强制风冷） |
| 电池 | IC698ACC701 3.6 V 锂组，保 RAM+RTC | 低电压 LED 亮后 15–48 h 内必换 |
| 编程 | Proficy Machine Edition（Logic Developer）LD/ST/FBD/C | 支持 Test Edit 在线改程 |

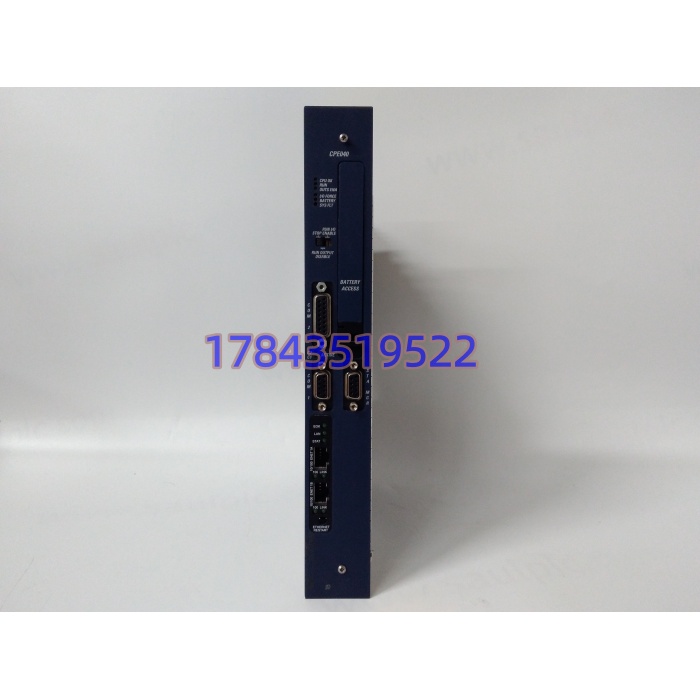

| 指示 | CPU OK / RUN / STOP / FAULT / I/O ENABLED / BATT LOW | 前面板 6 LED |
| 环境 | 0–60 ℃ 工作（宽温选件 -40–85 ℃），5–95% RH 无凝露，IP20 | 柜内强制风冷 |
| 尺寸/重量 | VME 单槽 6U×160 mm 深 / 约 0.8 kg | 含前面板把手 |
| 生命周期 | 原厂 EOL，Emerson 走 Continued Lifecycle Support | 二级市场 New Surplus/翻新/拆机为主 |
| 手册 | GFK-2223（RX7i 安装）、GFK-2574（CPU 参考） | 以 Emerson 存档为准 |
产品介绍
从核心数据驱动切：RX7i 机柜里最贵不是它，但没了 IC698CPE040 整站 PAC 变砖——某个炼化项目夜班 CPU OK 灯慢闪、RUN 灭，查下来是 Flash 里工程某块校验错（长期不关电+背板 5 V 纹波偏大叠加），VxWorks 起一半挂了。严格来说它只在 RX7i 的 VME64 私有背板协议下成立：双以太网口内置交换、EGD 广播把数据甩给同网段 HMI 是 GE 私有玩法，拿普通 x86 工控机装 VxWorks 也替不了，因为 Series 90-70 I/O 映射和 %W 批量内存访问是背板逻辑绑死的。
这块 CPU 在 TCO 上是”隐型大头”：单件渠道价几万到十几万，但陪它一起老的还有 IC698ACC701 电池（2–3 年必衰）、前面板风扇（轴承 5 年老化）、Flash 电荷流失。按 ABC 法归 A 类，但备法建议”按冗余对或单机 1:1 冷备+同固件版本工程备份”，别按全厂散备 3 块——因为 RX7i 固件跨大版本（如 4.x→5.x→6.x）换 CPU 必须先把工程用 PME 升上去，否则新 CPU 插上报”Configuration mismatch”死机。生命周期上 Emerson 已把 RX7i 划入遗产支持，IC698CPE040 新件基本只剩库存与翻新，Last-time-buy 窗口关了好几年，现在该做的是”库存收敛+同固件成对囤+定期 Flash 镜像备份”，不是赌原厂复产。
应用场景与库存策略
PAC 主控 CPU 挂了，轻则一个装置变手动，重则批次顺控丢步、储罐液位只靠现场磁翻板。原厂新件无交期，New Surplus 调货 2–4 周，拆机件当天发但电池和风扇常是原寿命。
- 石化连续过程装置：RX7i 跑反应进料 PID+顺序连锁 → 非它不可（90-70 I/O 映射绑定）→ 冗余配置按”同固件对”备 1 对冷备，单机配置按机架数 1:1 备。
- 电厂辅控（化水/输煤）：老 RX7i 单机运行 → 装机 12 年以上 → 结合大修做 Last-time-buy 式成对置换，顺手换 IC698ACC701 电池和前面板风扇。
- 长输压气站 SCADA 控制器：双以太网 EGD 上主站 → 备件到货先测双口 Auto-MDIX 和 EGD 广播 → 建议供应商代管 1 块，按领用结算。
- 多装置共用备件池：全厂统一 IC698CPE040 同固件家族（如 V5.50）→ 中心库备 1–2 块，各装置不分散囤，减少跨版本呆滞。
- 改造窗口：新上 RX3i/CPE400 或 Emerson 其他平台 → 老 RX7i 保留，新域不混备件池，台账分开，别把 CPE040 和 CPE310 放一行。
真实案例：东北某热电厂化水车间 RX7i 控制站，凌晨 RO 清洗顺控卡在第二步，CPU RUN 灯灭 OK 灯慢闪。夜班拨电池（IC698ACC701）发现电压 2.9 V 且漏液轻微腐蚀座子——RAM 里工程虽保住但 RTC 归零，PME 下装时报”CPU clock 1970，拒绝同步”。备件柜里那块是渠道标”IC698CPE040-4 兼容”的拆机件，风扇轴承有声、固件 V4.80 比现网 V5.50 低，插上报 Configuration mismatch。后来从同厂输煤 RX7i 借一块同固件 V5.50 跨车间闪送，先拔电池清 RTC 再下装工程恢复，耗时 3 小时。事后该厂把 提级 A 类，按同固件 1:1 备+每 2 年强制换电池+每季度 PME 导一次 Flash 镜像，不再只盯 OK 灯。
