描述
产品详情

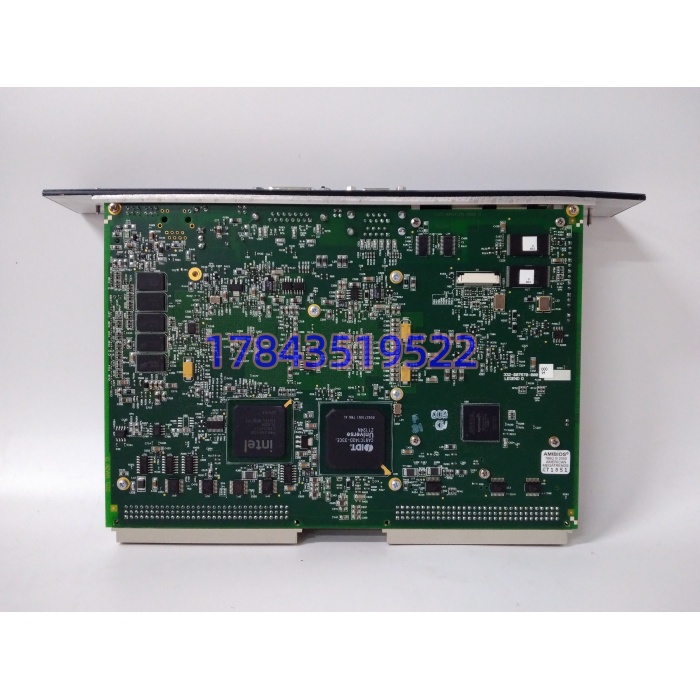

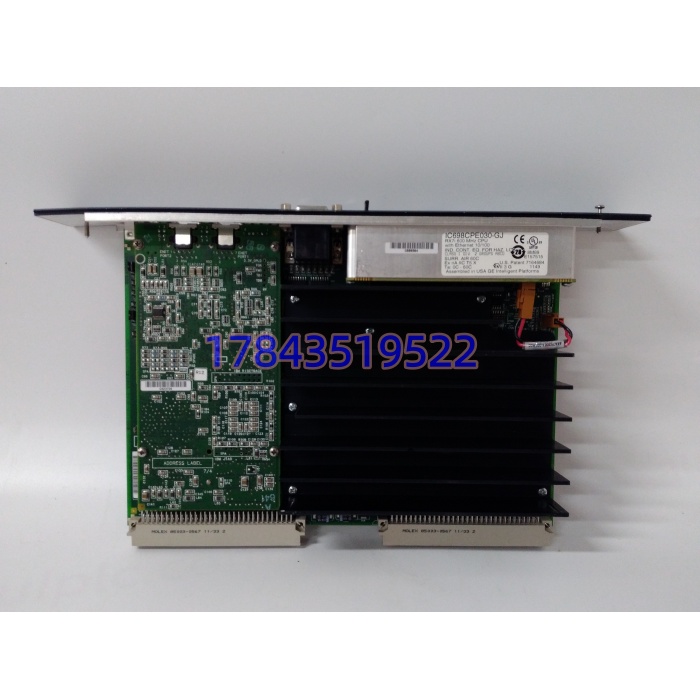

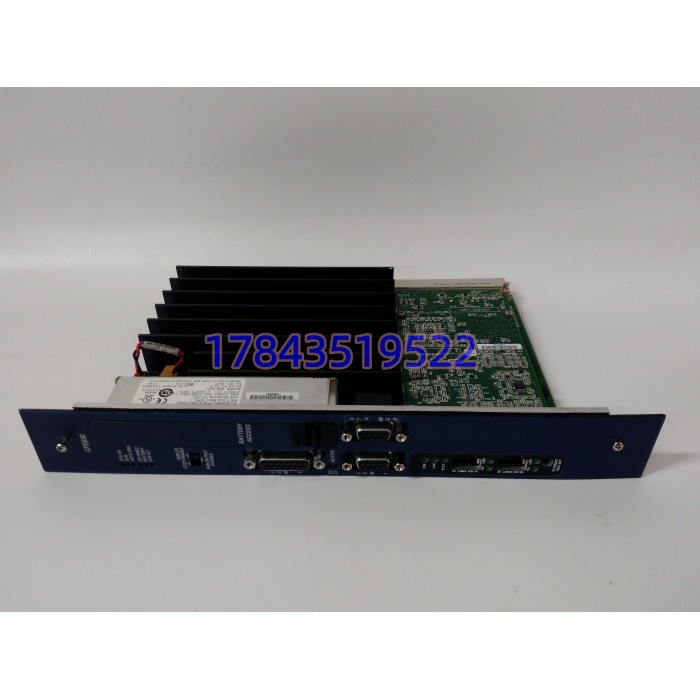

· 型号：IC698CPE030
· 品牌：GE Fanuc（Emerson）
· 系列：PACSystems RX7i
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | RX7i 中央处理器（CPU）模块 | 非冗余型，冗余见 IC698CRE030 |
| 处理器 | Intel Pentium-M 600 MHz | 同系有 CPE010(300M)/CPE020(700M)/CPE040(1.8G) |
| 用户内存 | 64 MB 电池备份 RAM | 存程序/符号变量/%W 批量内存 |
| 非易失存储 | 64 MB 用户 Flash | 掉电保程序，不依赖电池 |
| 布尔速度 | 0.069 ms / 1000 触点 | 浮点全支持 |
| 程序容量 | 最多 512 程序块，单块 ≤128 KB | — |
| I/O 容量 | 32 K 位离散 + 32 K 字模拟（参考表） | 实际受 90-70 机架槽位限制 |
| 以太网 | 2×RJ45 10/100 M 自适应，内置交换 | SRTP / Modbus TCP S+C / EGD / Web+FTP(≤16会话) |
| 串口 | RS-232、RS-485、RS-232 Station Manager | Modbus RTU Slave / SNP |
| 背板 | VME64 标准 | 兼容 Series 90-70 离散/模拟/Genius/VME 模块 |
| 供电 | +5 V DC 3.4 A（典型），+12/-12 V 微量 | 由 RX7i 背板馈电，无外电源端子 |
| 后备电池 | 板载锂电池保 RAM 与日历钟 | 换电池需在线热插拔电池盒或停机操作 |
| 编程软件 | Proficy Machine Edition v4.0+（v4.5 推荐） | 90-70 Logicmaster 工程可迁移 |
| 工作温度 | 0~50 ℃，带风扇盘 0~60 ℃ | 存储 -40~+85 ℃ |
| 尺寸/重量 | 约 3.2×10.7×13 cm / 0.3~1.0 kg（依渠道标） | 以原厂铭牌为准 |
| 合规 | CE、UL、IEC 61010（随 RX7i 体系） | 单模块不出 SIL 证 |
产品介绍
从生命周期验证切：IC698CPE030 是 GE 在 Series 90-70 向 PACSystems 过渡时留的“最甜点一档”——比 CPE010（300 MHz/10 MB）快得多，比 CPE040（1.8 GHz）便宜且热量小，64 MB 内存对绝大多数 90-70 延寿装置够用到下一次大修改造。现场实测发现，某电厂化水程控把原 90-70 CPU 换成 CPE030 后，老 S90-70 的 IC697 系列 AI/DI 模块全保留，仅重下 Machine Edition 工程，停机窗口压到 4 小时以内，比整柜换 RX3i 省了七位数。
供应链上这件属于停产尾期 A 类件：RX7i 平台 Emerson 已归到“长寿备件”通道，CPE030 原厂新造基本停摆，市面“全新库存”多是 2012–2017 年封柜件，拆机件比例高，贸易商标价 4 千~6.7 万人民币悬殊极大（看是否带 Emerson 标、电池盒新旧、固件版本）。 TCO 算一笔：单台 CPE030 占一套 RX7i 投资不大，但缺件导致化水/输煤/辅网 PLC 全停，按限负荷或手动运行折算机会成本远大于囤件资金。严格来说，它只在 Proficy ME 工程版本与 CPU 固件（参考手册 GFK-2222 对应版本）匹配时继承“零修改迁移 90-70 程序”承诺；跨大版本（如 ME v4.0 工程灌到很晚固件或反向）虽能下但符号变量映射可能报警，别信“插上就跑”。
应用场景与库存策略
PAC CPU 最阴的故障不是“死机”，是“电池耗尽后 RAM 程序丢、Flash 里备份却是半年前旧版”，上电后流程从旧步序起跑，阀门顺序错一位——这种事在辅网程控里能憋出联锁误动。
- 电厂化水/输煤/除灰辅网（RX7i 带 90-70 I/O）：每控制站 1 件；建议按“每 3 个同构站留 1 件冷备+中心库 1 件”锁同固件版本，不备 CPE040 顶替（发热和固件差异会惹事）。
- 石化罐区/泵房 S90-70 延寿改造：保留老 IC697 模块只换 CPU；建议供应商 VMI 1 件或集团内 3 站共享 1 件，采购时强制附带“Machine Edition 工程可下载声明+电池出厂日期”。
- 老 90-70 冗余改非冗余降级运行：原 IC698CRE030 冗余对坏一件，临时单 CPE030 顶；建议备件入库前在同型号空机架做“工程下载+双以太 EGD 对联”演练，别等停机时现摸 ME 软件。
- 多站共享池：CMMS 编码锁“IC698CPE030 / 固件版本 X.Y / 电池盒型号 IC698ACCxxx”，只写 IC698CPE030 等于无效 BOM——同型号下固件差一代就可能拒绝旧工程符号表。
- 改造过渡：新项目别再选 RX7i，直接 RX3i（IC695CPE3xx）或 CPL410 等；现网延寿>3 年按 LTB 心态收 1~2 件同固件，改造后整批退呆滞。
真实案例：某 2020 年造纸厂抄浆车间 RX7i 控制站 CPE030 报“Low Battery”，维护班周会上记了但没换，两周后全厂停电检修送电，RAM 程序丢，Flash 备份是 8 个月前试车版，开机后真空泵顺序错乱导致白水罐溢流。库存写“CPE030 有 2 件”调来 1 件是 CPE040（卖家标“同系列通用”），插上风扇盘温度报警且 ME v4.2 工程下符号变量丢三成；代理从新加坡调同固件 库存件 12 天到，期间车间半手动运行，按纸机停机折损约 60 万。事后把 BOM 锁成“IC698CPE030 / 固件 5.0x / 电池盒 IC698ACC100 同型号”，并把“电池电压+Flash 备份日期”列入每月 PLC 巡检必测——PAC 的 CPU 不是亮绿灯就安全，是 Flash 备份比现场程序旧于 7 天就必须重刷。
