描述
产品详情
· 型号：IC698CHS009
· 品牌：GE Fanuc / Emerson (PACSystems RX7i)
· 系列：PACSystems RX7i Series — 18-Slot Base Chassis (Main/Expansion Rack)
规格参数
- 产品类型：PACSystems RX7i 18-Slot Base Chassis（主机架/扩展机架，不含电源模块）
- 适用系统：GE PACSystems RX7i PLC / PAC8000 via RX7i Bridge；向下可兼容部分Series 90-70 IC697模块(有限制，需核对)
- 槽位总数：18个标准槽位
- Slot 1：专用CPU槽（须插IC698CPE0xx系列CPU，如CPE010/CPE020/CPE030/CPE040）
- Slot 2~17：通用I/O / 通讯 / 特殊功能模块槽（IC698VDDxxx/IC698ACCxxx/IC698ETMxxx等）
- Slot 18(最右)：电源模块槽，须插IC698PSA100(100W)/PSA120(120W)/PSA240(240W)等RX7i专用电源
- 背板总线：VME64x兼容(PCI-VME桥由CPU模块提供)，模块间通过背板交换数据(Reference & Produced/Consumed Tags)
- 扩展能力：可通过IC698CRM004(扩展右总线模块)+缆线连第二台IC698CHS009作扩展机架(最多总I/O模块数依CPU能力)
- 安装方式：19英寸机架安装(耳片)或DIN导轨(需适配器)，前后导轨支撑防背板弯曲
- 电源要求：不包含，须单独采购IC698PSA100/120/240，安装在Slot 18——注意PSA系列与老Series 90-70 IC697PWR无物理/电气兼容
- 状态指示：机架本体无LED；电源模块与CPU/I/O模块自带状态灯
- 槽位标识：正面印刷Slot编号1~18，含机械键位防插错(部分老697模块需Keying Strip调整)
- 工作温度：0℃ ~ +60℃（存储 -40℃ ~ +85℃）
- 湿度：5%~95% RH 非凝露（G3涂层版依具体号，标准版注意腐蚀环境）
- 尺寸(约)：444mm(W)×356mm(D)×178mm(H) 含耳片，19英寸机架宽2U高(≈3.5英寸)，深14英寸
- 重量：约 5.5~6.5 kg（空架，不含模块/电源）
- 认证：CE、cULus、KC (依生产批次)
- 配套推荐：IC698PSA100(100W, 120/240VAC或24VDC输入依型号)、IC698ACC701(防尘盖空槽堵片)、IC698RMX016(右扩展模块如需扩展机架)

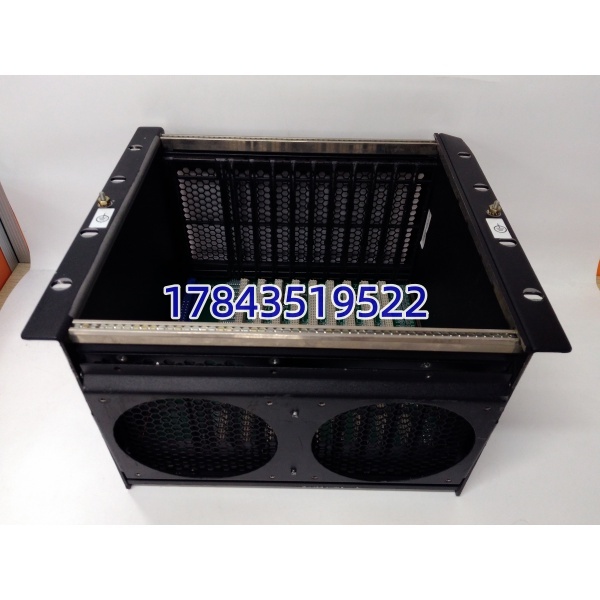

产品介绍

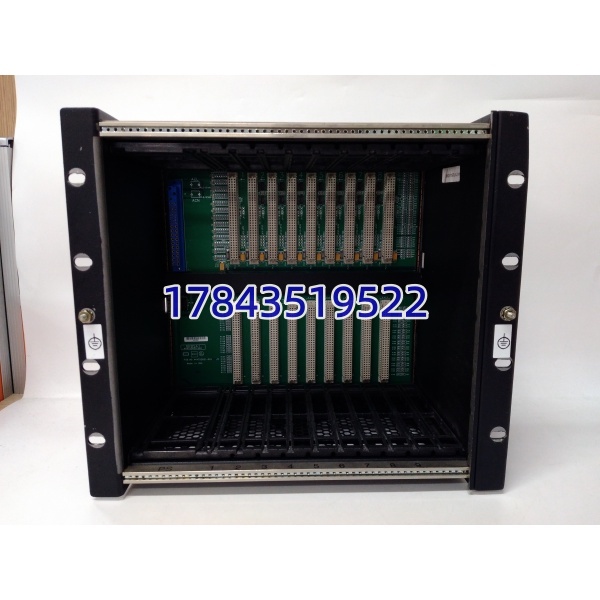

IC698CHS009是GE PACSystems RX7i的”骨架”——18个槽位，Slot 1插CPU(Series 90-70兼容模式下也可考虑IC697CPU但推荐IC698CPE系列)，Slot 18右侧装专用RX7i电源(IC698PSAxxx，老IC697PWR插不进)，中间填IC698系列I/O/通讯/模拟量模块。背板走VME64x协议，CPU通过PCI-VME桥管理所有模块数据交换。
有一点必须说清楚：CHS009不含电源，到货是空机架。很多人只订机架忘了PSA电源——现场装不上。另老Series 90-70 IC697模块(如IC697MDLxxx)大部分可插RX7i机架但需CPU设”90-70 Compatibility Mode”，部分高级功能(Produced/Consumed Tags、PAC Programming)受限，新项目建议全换IC698系列I/O。
应用场景与行业案例
痛点：老厂Series 90-70升级PACSystems RX7i，原IC697CHS750机架背板不支持PAC新功能(如PAC Programming Reference Tags / 以太网I/O扫描)——换IC698CHS009整机迁移，保留现场 wiring借IC698 I/O模块(或过渡期混用697 I/O)逐步替换。
典型场景：
- 电力/水务/石化 RX7i主控站：IC698CHS009装CPE030 CPU + PSA240电源 + IC698AI/DI/DO/AO + IC698ETM001(以太网接口)，非它不可因需原生RX7i背板总线与PAC Engine
- Series 90-70 现代化改造(Migration)：保留现场AI/AO/DI/DO信号回路，将原697机架换CHS009 + IC698CPE CPU + 兼容697 I/O模块过渡，分步替换I/O
- 产线RX7i扩展机架：主机架CHS009 + IC698CRM004右扩展模块 + 扩展缆 + 第二台CHS009作扩展I/O机架
- 实验室/培训台架搭建：18槽充裕空间装CPU+多通讯模块(Profibus DP Master/Dev Ethernet/Genius等)+全类型I/O
真实案例：
某水处理厂原用Series 90-70(IC697CPU772+IC697CHS750)控制，欲上Profinet需PAC Engine。订IC698CHS009替换原机架——将原IC697MDL660/730系列DI/DO暂插新架(兼容模式)，新装IC698CPE030 CPU + IC698PSA240电源 + IC698ETM001以太网模块。Migration Wizard导入90-70逻辑转换后微调，现场线号全保留只重校端子。老师傅提醒：换机架时先记好原槽位分配(尤其Genius NIU/通讯模块槽号)，RX7i槽号含义与697一致但扩展机架编址方式不同——迁移前打印硬件配置图。
