产品深度介绍

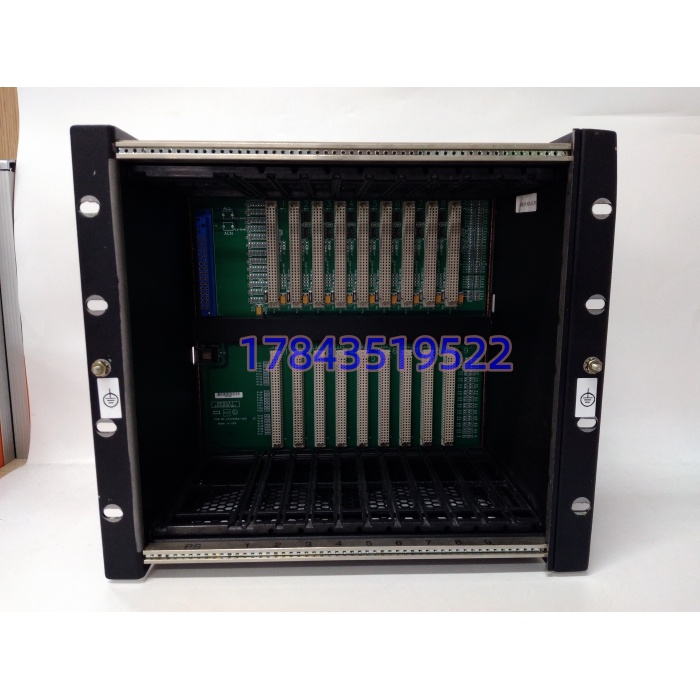

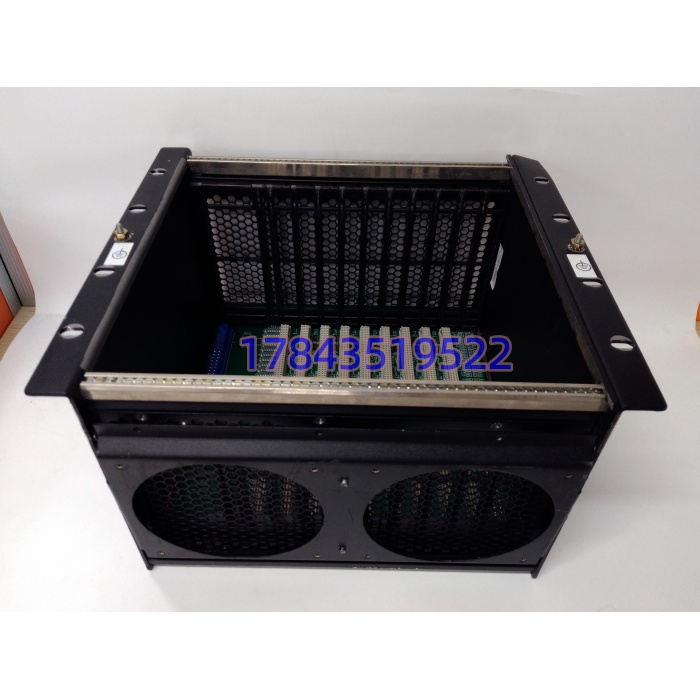

化工厂控制室夜班，RX7i 柜里 IC698PSA100 电源 RUN 还绿，但 CPU IC698CPE010 反复重启，I/O 全掉——查下来不是电源也不是 CPU，是 IC698CHS009 背板第 4 槽附近的 VME 数据线走线腐蚀（机柜空调冷凝水滴漏三年没被发现），总线奇偶校验错累积到阈值，CPU 不断复位。GE IC698CHS009 就是 RX7i 系统里那块”地基”：9 个槽位固定分配——0 槽专给电源（IC698PSA100/IC698PSA350），1 槽专给 CPU（IC698CPE010/CPE030 等），2–8 槽插 I/O 和通信模块（IC698ACC720 等高密度卡插单槽，IC698ETM001 等双宽卡占两槽），背板走 VME64 增强型总线（32 位数据/64 位地址，理论带宽 >80 MB/s），每个槽位带插槽感应电路（Slot Sensing），CPU 上电自动扫描哪个槽有卡、是什么型号，自动分配 I/O 地址，不需要老式 DIP 开关和跳线。机架本身 19 英寸标准宽度，可装风扇组件（IC698CHS009 本身不带风扇，可选 IC698FTB001 风扇托盘），机械锁扣固定模块不晃。
跟 RX3i 的 IC695CHS007（7 槽）比，CHS009 槽位多、背板带宽高、支持更复杂的 CPU 和 I/O 组合；跟老 Series 90-70 的 IC697CHS790（也是 9 槽）比，CHS009 是 RX7i 的 VME64 增强型，不完全兼容 90-70 的老卡电气特性（机械尺寸相同但信号电平不同，混插会烧）。短板直说：RX7i 平台 GE 已归 Emerson 延续支持，IC698CHS009 新件基本 New Surplus 清库，市面流通拆机件多；背板腐蚀是不可逆损伤，买拆机件必须要求上电测各槽 VME 总线通断和插槽感应功能，光看外观”没变形”没用。MTBF 按 GE 老手册推算机架本身 >200,000 小时（机械结构），但背板 PCB 的腐蚀寿命取决于机柜环境——冷凝、盐雾、硫化物是三大杀手。
关键技术规格
| 参数项 | 规格值（以 GE IC698CHS009 硬件手册为准） |
|---|---|
| 产品定位 | RX7i 9 槽通用 I/O 机架（Universal Backplane Chassis） |
| 槽位配置 | 9 个物理槽：0 槽=电源专用，1 槽=CPU 专用，2–8 槽=通用 I/O 或通信模块 |
| 背板总线 | VME64 增强型（32 位数据，64 位地址，理论 >80 MB/s），兼容 PCI 桥接 |
| 插槽感应 | 每槽位带 ID 电阻网络，CPU 自动识别模块类型和占用槽位，无需 DIP 开关 |
| 电源支持 | 兼容 IC698PSA100（100W）/ IC698PSA350（350W），0 槽专用 |
| 模块宽度 | 单宽模块占 1 槽，双宽模块（如 IC698ETM001）占 2 槽，最大支持 7 个单宽 I/O |
| 机械安装 | 19 英寸标准机架安装，含导轨锁扣和模块固定夹 |
| 散热 | 机架本体无风扇，可选配 IC698FTB001 风扇托盘（顶部或底部安装） |
| 尺寸重量 | 约 482.6×177.8×304.8 mm（19″×7U×12″），空载约 4.5–5.5 kg |
| 工作温度 | 0–60 ℃（控制柜内，无强制风冷时建议 ≤55 ℃） |
| 存储温度 | -40–85 ℃ |
| 湿度 | 5–95 % RH 非冷凝 |
| 防护 | IP20 柜内（需装 19″ 机柜门防尘） |
| 认证 | CE / UL / CSA / RoHS（依出厂批次） |
应用场景与行业案例
某炼油厂催化装置，夜班 RX7i 柜 CPU 反复重启，I/O 全掉。仪表班到现场，电源 IC698PSA100 RUN 绿、CPU IC698CPE010 上电 30 秒后 RESET 灯红闪，拔插 I/O 卡故障依旧。拆开机架后盖，发现背板第 3–5 槽之间的 VME 数据线走线有轻微铜绿（机柜顶空调冷凝水滴漏三年），Fluke 115C 测背板总线对地阻值从正常 >10 MΩ 跌到 2–3 MΩ，奇偶校验错累积触发 CPU 看门狗复位。备件柜有同号 IC698CHS009 New Surplus（2019 年入 GE 原包装，上海仓转），工艺切到旁路、断整机电源、拆除旧机架所有模块（拍照记录每槽位置和接线）、旧机架拆下、新机架装 19″ 柜、模块按照片复原、上电 CPU 自检 PASS、I/O 全绿、15 分钟恢复控制。工艺主任说：”这机架单买几千块，但催化装置非计划停车两小时，损失按原料处理量算够买一仓库机架。”
- 炼厂催化/加氢装置：RX7i 作为主控制器， 承载 IC698CPE030 CPU + 高密度 AI/AO/I/O 卡，VME64 带宽扛得住每秒数千点的扫描负荷。
- 电厂辅机控制：输煤、除灰、化水系统用 RX7i 做独立控制站，9 槽机架插满 IC694 系列 I/O，冗余 CPU 配双电源，宽温版扛泵房 0–55 ℃。
- 海上平台火气系统：RX7i 机架装防爆机柜内，可选防腐涂层版（依批次）抗盐雾，F&G 逻辑独立于主 DCS。
- 冶金高炉上料：RX7i 管料车位置、称重、闸板联锁，9 槽机架插满高速计数器卡和 DI/DO，VME 总线实时性够硬。
- 老 90-70 升级过渡：原 Series 90-70 IC697 机架物理尺寸兼容，换成 后插 RX7i CPU 和 I/O，不动机柜开孔，大修窗口完成升级。
