产品详情
· 型号：IC698CHS009
· 品牌：GE Fanuc / GE Intelligent Platforms（现 Emerson Automation Solutions）
· 系列：PACSystems RX7i — 兼容 Series 90-70 I/O 及 VME 模块
技术参数
- 产品型号：IC698CHS009（GFK-2312A Datasheet引用）
- 系列归属：GE PACSystems RX7i Chassis Family

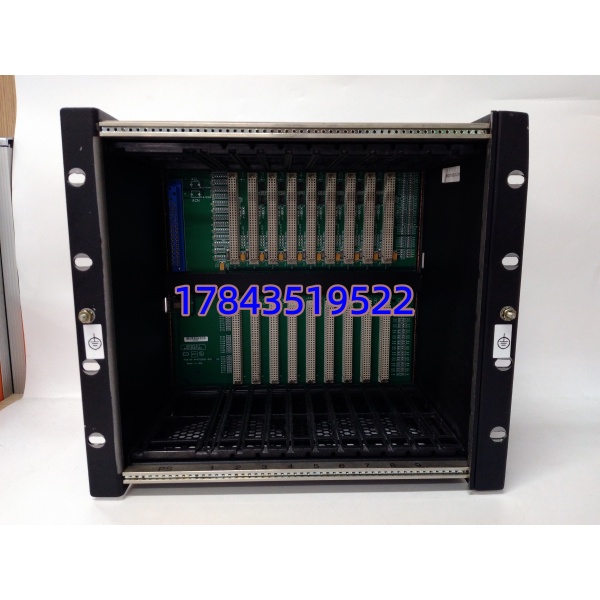

- 插槽总数：9槽 — Slot 0（电源专用）、Slot 1～2（CPU，双宽CPU占Slot1+2）、Slot 3～8（单宽I/O模块，20.3mm间距）、Slot 9（双宽模块专用，40.6mm）
- 背板标准：VME64 增强型，64-bit 并行数据总线，支持中断确认与总线授权自动菊花链
- 寻址方式：Slot Sense 插槽感应——模块插入自动分配 I/O 地址，无需 DIP 开关或跳线
- 兼容模块：RX7i CPU（IC698CPE010/020/030等）、RX7i I/O、Series 90-70 I/O、标准 VME 模块、RX7i 电源（IC698PSA100/PSA350等）
- 电源支持：Slot 0 安装 IC698PSA100（100W，5V@20A/-12V@1A）或 IC698PSA350（350W，5V@60A/+12V@12A/-12V@4A）
- 安装方式：后装（Rear/Wall Mount），可选前装支架转 19″ 机柜安装，不支持 DIN 导轨直接卡入

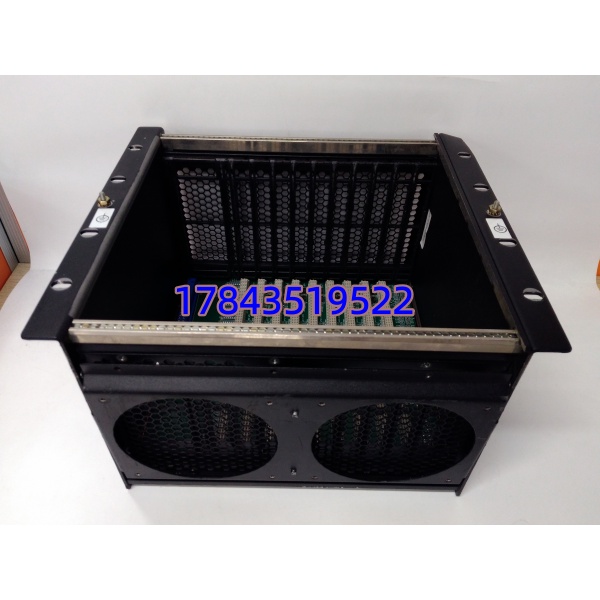

- 可选附件：IC698FAN（冷却风扇组件，高温工况或满配高速模块时建议加装）、IC698CAB（I²C 串行线缆用于机架间通信）
- 工作温度：0℃ ～ +60℃（储存 -40℃ ～ +85℃）
- 相对湿度：5% ～ 95% RH（无凝露）
- 物理尺寸：约 283(H) × 320(W) × 190(D) mm（11.15″×12.6″×7.5″）
- 重量：空载约 3.0～3.2 kg（铝型材机架）
- 防护等级：IP20（须安装于 IP54 及以上控制柜内）
- 认证：CE、UL、CSA、IEC 61131-2 compliant
产品介绍
某个电厂技改项目里遇过老 90-70 系统扩容受限，直接换 IC698CHS009 机架就把原有 90-70 I/O 模块利旧插进去跑，CPU 升到 RX7i 后背板带宽翻四倍——这就是这块机架的商业价值：它是 RX7i 控制系统的”骨架”，Slot 0 插电源、Slot 1 起插 CPU 和 I/O，VME64 增强背板走 64-bit 并行总线给模块间高速数据交换打底子，比老式 VME 标准快近 4 倍，带得动高速模拟量和以太网通信模块而不拖扫描周期。
采购端要留意的坑就两个：第一，IC698CHS009 是后装/壁挂式（Rear Mount），若您柜门内侧或正面需抽拉维护请选 IC698CHS109（前装9槽）——两者槽位定义完全一致可互换但安装孔位不同，买错要改钣金；第二，机架是被动背板不自带风扇，满配 IC698CPE020 + 多块高速以太网模块建议同步配 IC698FAN 风扇组件，不然夏季电柜超 55℃ 背板容易偶发通信复位。现场实测发现老控制柜上层热区比中层高 3～5℃，测温后再定要不要加风扇。
替换与升级建议
✅ 直接替换
- IC698CHS009 同型号不同 Rev（A/B/C 后缀）——完全互换，Slot Sense 自动识别，无需改组态。
- IC698CHS109（9槽前装式 RX7i 机架）——电气与背板完全兼容，仅安装方向不同（前装 vs 后装），模块可直接迁移，无配置改动，只涉及机柜开孔调整。
⚠️ 软件兼容（需评估槽位余量）
- IC698CHS017（17槽 RX7i 机架）——背板协议兼容可向下承载同样模块，但槽位增多机箱加宽（约 483mm vs 320mm），需确认柜内横向空间≥500mm，工程不需改组态但布线和理线需调整。
- IC697CHS790/791（Series 90-70 的 9/10槽机架）——RX7i CPU 和模块不能插进 90-70 机架（背板引脚定义不同）；反向可用：90-70 I/O 模块可插进 IC698CHS009 被 RX7i CPU 识别（有限支持），适合老系统利旧升级。
❌ 硬件不兼容
- RX3i（IC695CHSxxx）系列机架——背板总线不同（PCI vs VME64），RX7i 模块与 RX3i 机架物理插槽不互通，严禁混插
