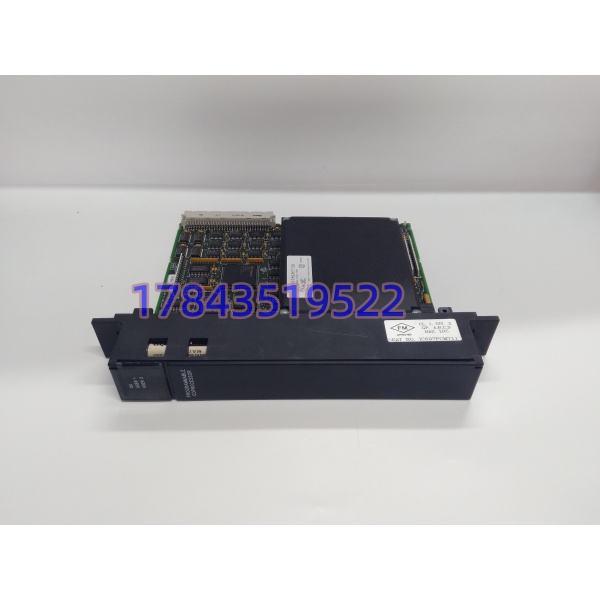

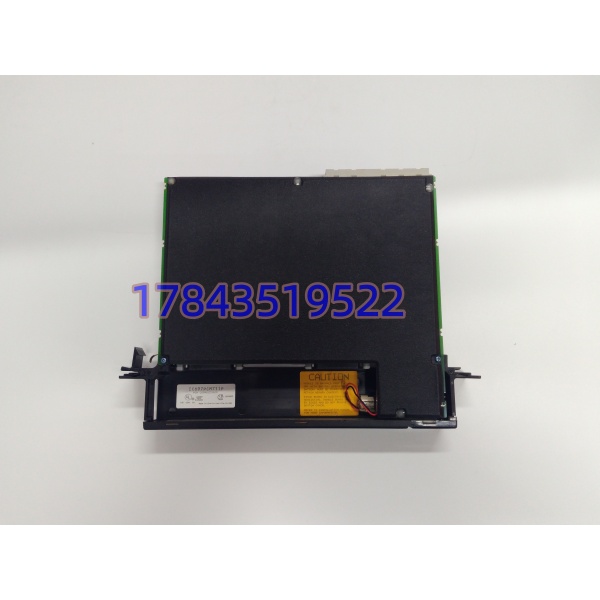

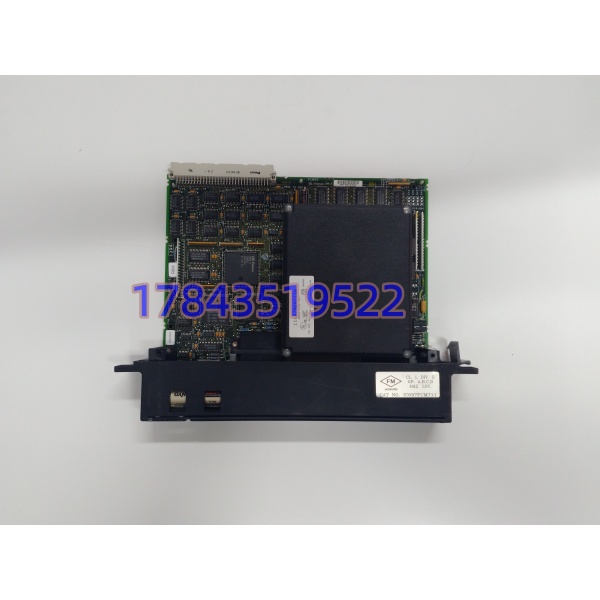

IC697PCM711 是 GE Fanuc Series 90-70 PLC 系统里的一块可编程协处理器模块，常被简称为“PCM”。它在主CPU之外独立运行一颗12MHz的80C186处理器，不占用主CPU的扫描周期，专门用来干一些主CPU不太好干的事——比如高速数据采集、复杂的数学运算、协议转换，或者作为人机界面的通信桥接。

这模块有两个硬指标值得注意。一是板载96KB的电池后备内存，如果觉得不够，还可以插一块扩展子板，最大干到512KB。二是双串口设计，两个口都能独立配置成RS-232、RS-422或RS-485，波特率可调，用起来比较灵活。对还在用90-70系统的老线来说，这玩意儿算是成本不高的算力升级方案。

应用场景与行业案例

工程痛点：老PLC干不了新活，换整套系统又不划算

手头还在用GE 90-70系统的工程师应该都有体会：PLC主CPU的扫描周期是固定的，你要在里头塞一个复杂的通讯协议转换、或者跑个大计算量的算法，主CPU的扫描时间一下子就上去了，现场该卡的卡，该丢包的丢包。整套系统换掉？成本太高，停机时间也扛不住。这时候，加一块协处理器模块，把重活分出去，是最实惠的办法。

典型应用场景

1. 协议转换网关：现场挂着Modbus仪表或第三方变频器，90-70 CPU不直接支持。用PCM模块的C语言或MegaBasic写一个协议转换程序，把第三方数据抓过来再通过背板共享给主CPU。
2. 高速数据采集与分析：生产线需要记录特定工艺段的压力、温度曲线，主CPU的存储空间不够，扫描周期跟不上。把采集任务甩给PCM模块，数据先存在扩展内存里，等上位机来取。
3. 复杂运算卸载：流量补偿计算、伺服追剪这类需要毫秒级响应的算法，用PCM模块独立跑汇编或C语言程序，算完了把结果直接写回主CPU的内存区。
4. 老旧系统功能扩展：给90-70老系统加个操作员界面通信或者数据记录功能，不动主程序，靠PCM模块做中间的桥梁。

案例：华南某纸厂烘缸温度补偿

前两年广东一个造纸厂找过来，他们用了十几年的90-70系统控制烘缸蒸汽压力。问题是纸浆的含水量一波动，烘缸温度就跟着飘，操作员得手动去调压力设定值，一班下来得调几十次。想加一套自动补偿算法，但主CPU的扫描周期已经满了，再往里塞程序怕把整个系统拖慢。

方案是加一块IC697PCM711。在PCM上用C语言写了个流量-温度补偿模型，读取进浆流量和出纸水分仪的信号，算出来需要的蒸汽压力补偿值，通过背板直接写到主CPU的寄存器里。主CPU只负责执行最终的PID输出，运算部分全在PCM上跑。现场改装用了半天，花了不到一万块，上了以后操作员几乎不用再动那个阀了。后来这个厂又买了三块PCM模块做备件——他们设备主管老吴说，这钱花得值，比换整套系统省了至少20万。
