GE IC697MDL653 | 90-70系列 32路数字量输入模块

描述

关键技术规格

产品深度介绍

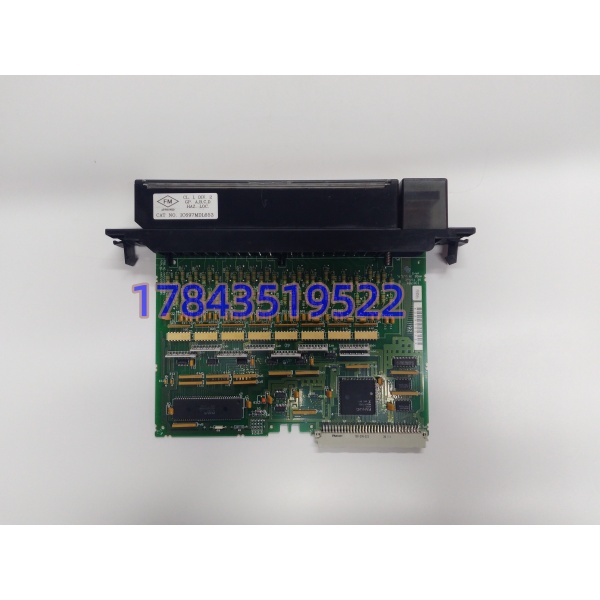

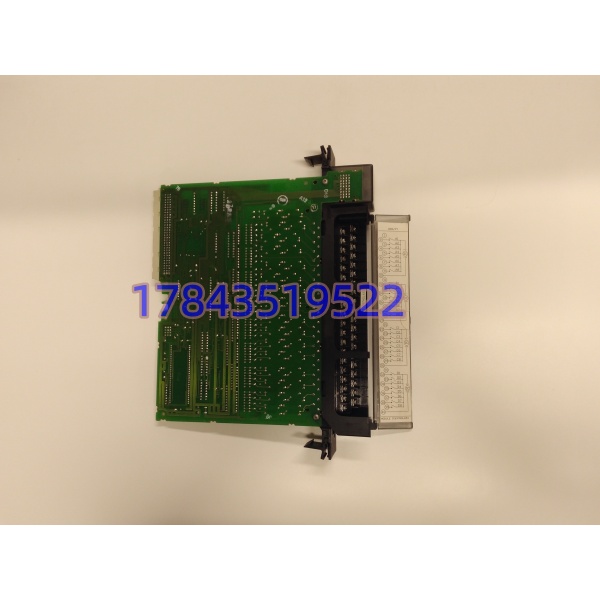

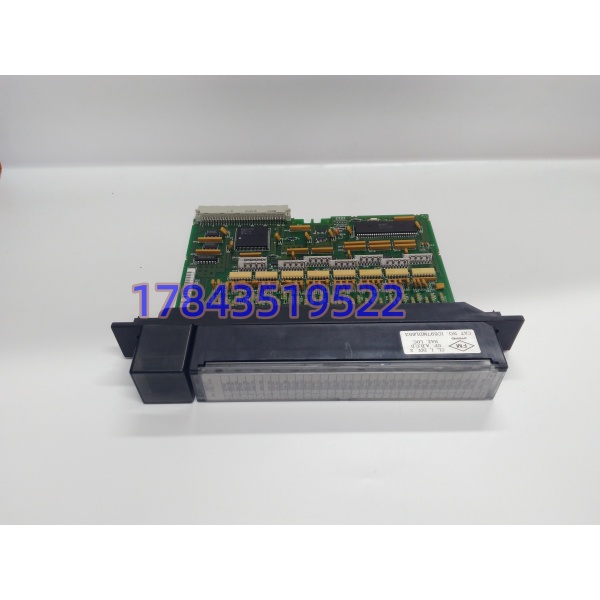

IC697MDL653是GE Fanuc Series 90-70 PLC系统的主力数字量输入模块，32路通道分4组隔离，每组8路。 这设计的好处是：不同信号源之间不会互相干扰，对于现场信号杂乱的老工厂特别实用。额定24VDC，但实际电压范围宽得很，-3V到30V都能扛住，这点在现场经常遇到电压波动时很顶用。

这块模块最讨喜的地方是支持正负逻辑切换，而且不需要动DIP开关或跳线，直接在软件里配置就行。 正逻辑是高电平有效，负逻辑是低电平有效，具体用哪种看现场接线习惯。另外滤波器延迟有1ms和10ms两档可配，遇到触点抖动厉害的信号，切到10ms能有效防误触发。

需要注意的是，这块模块是纯输入模块，不包含输出功能。有网络资料把它误标为”模拟量输入模块”或”I/O模块”，那是不准确的，实际应用中它就是标准的24VDC数字量输入。

应用场景与行业案例

工程痛点：90-70系统的”续命”难题

GE Series 90-70这款PLC，在国内化工、电力、冶金行业存量很大。很多老线运行了十几年甚至二十年，系统早停产了。模块坏了怎么办？整条生产线停着等原厂订货？原厂早就转给艾默生了，交货周期长不说，有些型号压根不产了。

IC697MDL653属于90-70系统里最常见的DI模块，也是故障率相对较高的部件之一——毕竟现场按钮、限位开关、接近开关都接到它上面，24V电源一波动就容易烧通道。对于还在运行90-70系统的用户，这块模块就是”刚需备件”。

典型应用场景

1. 石油化工 – 罐区液位开关信号采集
   储罐的高高液位开关、低低液位开关，全是干接点信号，接到IC697MDL653的DI通道上。一旦液位超限，PLC立即联锁切断进料阀。这块模块如果坏了，液位信号就丢了，安全联锁形同虚设。
2. 电力行业 – 输煤系统皮带跑偏/撕裂监测
   输煤皮带沿线几十个跑偏开关、撕裂传感器，全是24V数字量信号。IC697MDL653的32路输入刚好覆盖一条皮带的全部保护开关。组隔离设计让不同区段的开关互不干扰，一个区段短路不会影响其他区段。
3. 冶金 – 轧机操作台按钮信号
   操作台上的启动按钮、停止按钮、急停按钮、选择开关……全是干接点。32路DI够一个操作台用了。这块模块如果坏了，操作工按什么按钮PLC都没反应，生产线只能停。
4. 水处理 – 泵站状态反馈
   水泵的运行状态、故障状态、手自动状态，全是24V数字量信号。泵站I/O点数分散，IC697MDL653的高密度32路输入能省机架槽位。
5. 水泥建材 – 袋式除尘器脉冲阀反馈
   除尘器的每个脉冲阀都有到位反馈信号，一个除尘器几十个阀。IC697MDL653的32路输入正好用上。

真实案例：一块模块换了，生产线多跑了三年

去年山东某化纤厂，纯碱车间的PLC柜报”Input Module Fault”。电气班长老孙查了半天，确认是坏了——32路DI里有8路通道失效，现场液位开关信号传不进来，反应釜的进料阀自动联锁跳了。

老孙翻了备件库，没有库存。问原厂代理，说停产了，推荐用替代型号，但需要改接线、改程序，最快也要两周。两周？不可能。车间主任当场就炸了——一天产能80吨，一吨利润2000块，停两周损失200多万。

后来老孙在网上找到我们有现货。第二天顺丰到货，老孙插上新模块，程序没改一行，系统直接恢复。从故障到恢复，总共不到48小时。
