描述
产品详情

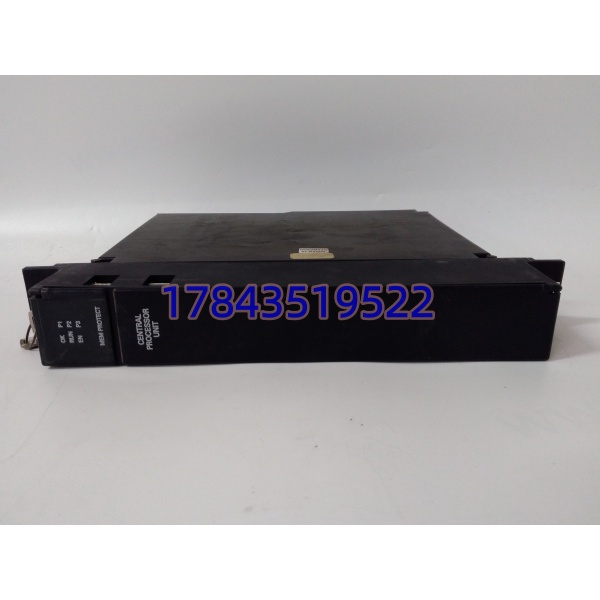

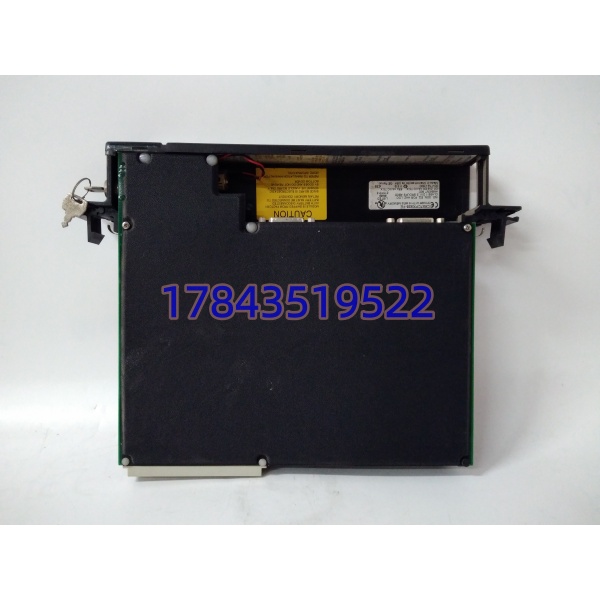

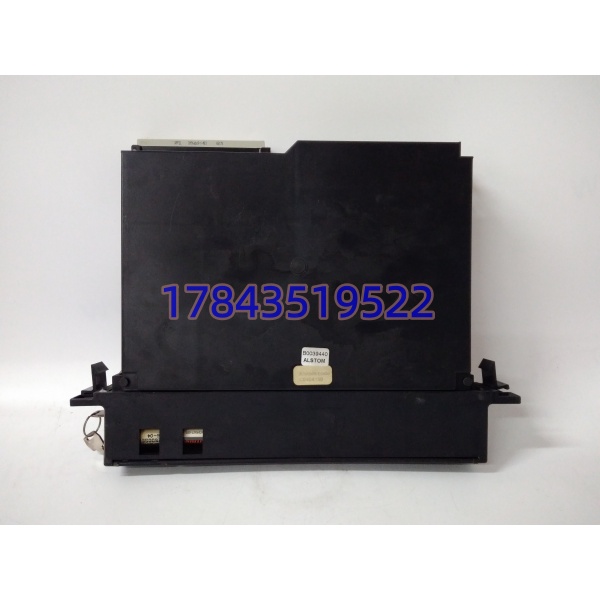

· 型号：IC697CPX928-FE
· 品牌：GE Fanuc / GE Vernova
· 系列：Series 90-70 PLC（IC697 前缀）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| CPU | Intel 80486DX4，32 位，96 MHz，内置 32 位浮点运算单元（FPU） |
| 指令性能 | 布尔运算 ≈0.4 µs/指令；定点算术 ≈2.0 µs；32 位浮点 ≈6.0 µs |
| 内存 | 6 MB 电池后备 SRAM（程序+数据），256 KB Flash（固件/操作系统），无外扩卡槽 |
| I/O 容量 | 最大 12,000 点数字量 I/O；最大 8,000 点模拟量 I/O；最大 32K 离散寄存器 |
| 程序存储 | 程序存于 6MB SRAM 中，靠锂电池（3.6V）保持；Flash 存 OS 镜像 |
| 通讯接口 | 内置 10Mbps 以太网（AUI/BNC，需外置收发器）；3×串口：1×RS-232（编程口）、2×RS-485（可配 Modbus RTU 主/从）；-FE 版固件支持 SRTP、Modbus TCP |
| 编程软件 | DOS 版 Logicmaster 90-70 → Windows 版 Proficy Machine Edition（ME） / VersaPro（后期） |
| 冗余支持 | 支持 CPU 对冗余（双 IC697CPX928 + 同步模块），切换时间 <50 ms；需冗余背板 IC697CHSxxx |
| 供电 | 由 90-70 机架背板送 5V/±12V，典型功耗 ≈15–18 W，无外供端子 |
| 电池 | 外置 3.6V 锂电（IC697ACC701 或等同），保 6MB SRAM 数据，典型保持 6 个月–1 年 |
| 指示 | 前面板 LED：RUN、ERR、LAN、SER、BAT、I/O EN（各版本略有差异） |
| 安装 | 插于 IC697CHSxxxx 机架 Slot 1（最左），右侧可插 IC697BEM731（Genius 总线）等通讯模块 |
| 尺寸重量 | 约 280×30×180 mm（长×槽宽×高），约 0.6–0.8 kg |
| 工作温度 | 0–60 ℃（控制室档），存储 -40–+85℃ |
| 环境 | 5–95% RH 非凝露，IP20 柜内，G3 防腐可选 |
| 认证 | CE、UL、CSA；90-70 平台无独立 SIL 认证（非安全 PLC，安全回路需外挂 Tricon/Triplex） |
| 同系件 | IC697CPU789（同代稍早）、IC697CPU791/792（后期更高性能）、IC697CHS768（冗余机架）、IC697ACC701（锂电池） |
| 生命周期 | GE 90-70 平台 2010 年前后 EOL，IC697CPX928-FE 原厂停订多年，仅二手/库存/维修市场流通；新项目推 PACSystems RX7i/RX3i 或迁 Emerson 平台 |
| 常见误标 | “Pentium CPU””32MB 内存””100Mbps 以太网”均为错标；CPX928 是 486DX4、6MB SRAM、10Mbps 以太网，别被网页夸大参数误导 |
产品介绍
IC697CPX928-FE 是 Series 90-70 的”大脑”——一颗 1990 年代中期水平的 80486DX4 跑在 90-70 机架里，管整个工厂的逻辑、PID、联锁、通讯。它和后来的 IC697CPU791/792 相比少了点内存和速度，但 6MB SRAM 在那个年代已经是”豪华配置”，足够跑几千 I/O 的连续过程控制。后缀 -FE 是它最大的辨识点：出厂就刷了增强以太网固件，不用后期升级 ROM 就能直接跑 SRTP（GE 专有以太网协议）和 Modbus TCP，老版本不带 -FE 的 CPX928 想用以太网得先刷固件，麻烦。
坦白讲，这卡最坑的是“486 听起来很弱但现场离不开”。我见过年轻工程师拿到 IC697CPX928 第一反应是”这玩意儿还没我手机快，换了吧”，然后发现厂里 8000 个 I/O、300 个 PID 回路、上百个顺序联锁全跑在这颗 486 上，稳了二十多年没出过 CPU 故障。90-70 的可靠性不在于算力，在于硬件架构的简洁和隔离——没有风扇、没有硬盘、没有复杂 OS，一个实时内核跑在 486 上，断电靠锂电池保程序，重启 30 秒进 RUN。换现代 PAC 反而要重新论证兼容性、重做 FAT/SAT、重签 SIL 文件，代价远超一颗拆机 CPU 的钱。
应用场景与行业案例
CPX928 退化表现：锂电池耗尽导致 SRAM 程序丢失（上电后 RUN 灯不亮或 ERR 闪）、电解电容老化导致 5V 纹波增大触发不定期复位、以太网口 AUI 收发器热稳定性变差（夏季高温时 LAN 灯闪断）、或冗余对里备机持续被主淘汰（两台 CPU 固件版本差一级）。最隐蔽的是”浮点运算慢慢变慢”——486 FPU 的某些微码在电容老化后浮点异常标志偶发置位，PID 输出出现 0.1% 级的抖动，系统不报错但过程控制品质下降。
- 火电辅机程控：输煤、除灰、化学水处理等辅助系统用 90-70 作主控，IC697CPX928-FE 管几百个电机顺控、阀门联锁，以太网进 CIMPLICITY 上监控画面。
- 石化罐区/码头装卸：分布式 I/O 经 Genius 总线拉回中心 90-70 机架，CPX928 做批次管理和安全联锁，Modbus TCP 上 MES。
- 造纸机传动控制：90-70 配合 IC697BEM731 Genius 总线控制多段传动，CPX928 跑速度链和负荷分配，486 的确定性响应比后来 x86 软 PLC 还稳。
- 长输管线 SCADA 主站：沿线 RTU 经 Modbus RTU/ASCII 汇总到 CPX928，以太网 SRTP 上调度中心，无人值守站靠冗余 CPU 对保证全年 uptime >99.9%。
- 老线续命：原 -FE 坏一颗，同型号拆机件插 Slot 1，锂电池换新，程序从编程器或备份文件下装，半小时恢复。
真实案例：2022 年北方某电厂除灰系统，-FE 主 CPU 凌晨 3 点 ERR 灯红闪、RUN 灯灭，备机自动接管但性能减半（备机是早期非 -FE 版，以太网带宽受限）。拆主 CPU 回办公室，发现锂电池 IC697ACC701 电压 2.1V（正常 ≥3.2V），SRAM 数据校验失败，程序丢失。好在一年前做过完整备份（Logicmaster 工程文件 + SRAM 镜像）。库存调一颗拆机 -FE，换新锂电池，Proficy ME 下装工程，30 分钟后 RUN 灯绿、冗余对同步正常。事后查电池更换记录：上次换电池是 2014 年，标称寿命 5 年，实际撑了 8 年，最后几个月电压缓慢跌落直到临界点。热工主任原话：”程序丢了不可怕，可怕的是没备份。这颗 486 跑了十八年没换过电池，不是它耐用，是我们忘了换。”
