描述
产品详情

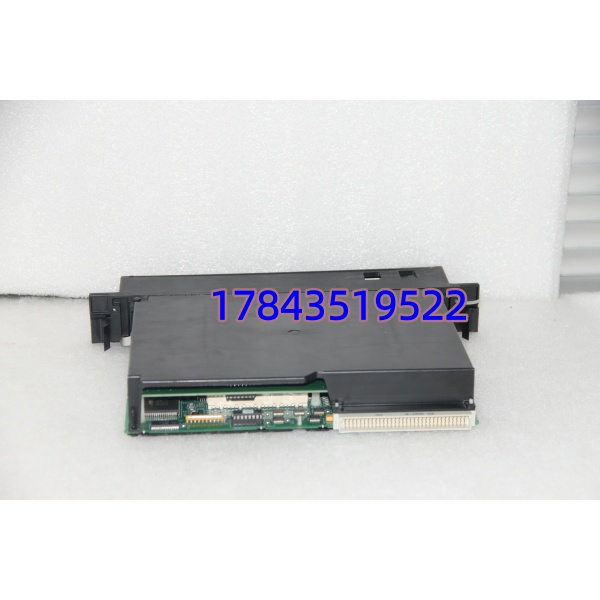

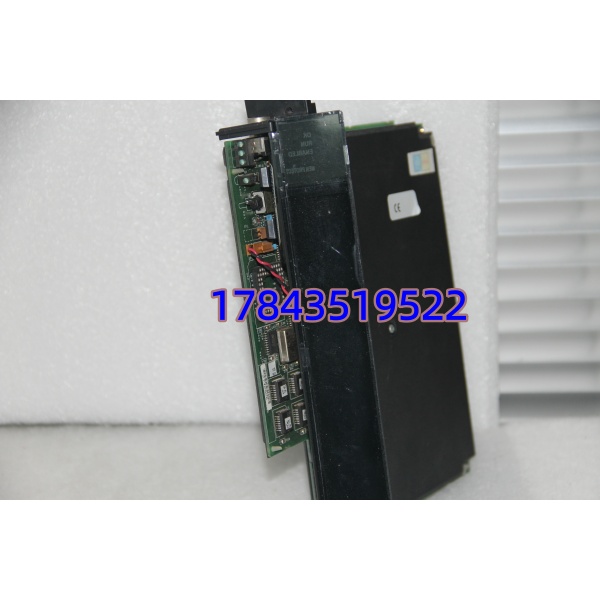

· 型号：IC697CPM790
· 品牌：GE（GE Fanuc / Emerson Automation Solutions）
· 系列：GE Series 90-70 PLC — CPU Module（Discontinued / EOL）
技术参数
| 参数项 | 规格值（以实物铭牌及 GFK-1868 / GFK-0911 手册为准） |
|---|---|
| 完整型号 | IC697CPM790 — Series 90-70 32-Bit Floating Point CPU Module |
| 制造商 | GE Fanuc Automation / Emerson Automation Solutions (USA) |
| 产品类别 | Series 90-70 PLC 主运算 CPU（单槽位，须插机架 Slot 1） |
| 微处理器 | Intel 80486DX2，32-bit，时钟 64 MHz |
| 硬件浮点 | 32-bit 浮点运算单元（FPU），适合 PID 多回路及过程计算 |
| 用户内存 | 1 MB 电池备份 CMOS RAM（典型 512 KB 用户程序 + 512 KB 数据/符号，可配扩展内存模块 IC697MEM731 扩至 8 MB 依版本） |
| 扫描速度 | 0.4 μs / Boolean 指令（典型 0.06～0.1 ms / 1K 布尔指令含 I/O 刷新） |
| I/O 能力（单工） | 离散 12,000 点（DI/DO 混合），模拟 8,000 点（AI/AO 混合） |
| I/O 能力（TMR） | 投票离散 2048 入/2048 出，投票模拟 1024 入/1024 出 |
| 通信接口 | 1×15-pin D-sub 可配 RS-232（编程器/SNP）或 RS-485（Modbus RTU/SNP-X/Genius 从），通过 IC690ACC90x 转接线；可扩展以太网/GENIUS 经 IC697CMM742 等 |
| 冗余支持 | TMR（需 3×CPM790 + TMR 软件包）、热备（Hot Standby 需 IC697CCM790 + 第二 CPU） |
| 背板电源要求 | +5 VDC，典型 3.2～3.3 A（≈16W），须配 IC697PWR710/711/724 等高容电源 |
| 电池备份 | 外接锂电池 IC697ACC703（BR2/3A 型 3V 锂电），程序 RAM 保持典型 ≥6 月～1 年（温度相关），RTC 保持 |
| 钥匙开关 | 3 位置 RUN / STOP / MRES（存储器复位），配合软件密码保护 |
| 状态指示 | PWR（电源）、RUN（运行）、FLT（故障/看门狗）、BAT（电池低）LED |
| 编程软件 | Logicmaster 90-70（DOS/Win）、Proficy Machine Edition（v5.x～v9.x 支持 90-70 系列） |
| 安装位置 | Series 90-70 机架（IC697CHS790/791/792）最左 Slot 1（CPU 专用槽），不可用于扩展机架 |
| 工作温度 | 0～+60℃（强制风冷），无风冷 0～+40℃，存储 -40～+85℃，5～95% RH 无凝露 |
| 认证 | UL 508、CSA C22.2 No.142、CE，部分批次 FM/ATEX 用于 ES&D 应用 |
| 生命周期 | Discontinued / EOL — GE/Emerson 已停产，原厂无新造，市场仅 NOS（未拆封老库存）及拆机测试/翻新品 |
产品介绍
（历史生命周期验证切入）在某个沿海炼油厂碰过：90-70 控制焦化装置 ESD，凌晨 CPM790 报 BAT LOW 后两天 RUN LED 灭——电池仓漏液腐蚀插座导致 RAM 校验错，整台装置 ESD 联动跳车。IC697CPM790 是 Series 90-70 家族旗舰 CPU：80486DX2 跑 32 位浮点，带 1MB 电池 RAM，支持 TMR 三取二表决（3 机架各 1 块 CPM790 + Genius I/O 三取）及传统热备，单工模式可扫 12K 离散点——这性能按今天标准寒酸，但老电厂/炼化装置的逻辑二十年没变过，迁移 RX7i/PACSystems 牵扯 SIL 重验和 HAZOP 重评，老板批不下预算时就只能走 Legacy 备件延续。它插 Slot1 独占，与 IC697PWR71x + IC697 I/O 背板原生兼容，不需要任何转接。
从 CRO 看属 A 类关键停产件：Emerson 已 EOL，整柜 90-70→PACSystems RX7i/CPE3050 是六位数技改。对仍靠它跑 ESD/锅炉保护/大型过程控制的装置，建议趁有带烤机报告的 NOS 或认证翻新品 Lock 1 块（单 Simplex 机架）或按 TMR 集群 N+1 共享（3 机架配 1 块冷备），持有成本（万级内）对比一次无备件导致装置跳车损失（通常百万级起）完全忽略不计。买时要求供方做上电 POST 通过 + 串口与笔记本握手（HyperTerminal 9600-8-N-1 能敲入 Monitor 命令读 CPU Info）+ 确认附带/另购新 IC697ACC703 锂电池——旧电池漏液是 790 最常见连带损坏原因，换新板时不推荐沿用拆下旧电池。
替换与升级建议
✅ 直接替换
- 同完整 P/N IC697CPM790（含兼容后缀 Rev B/C/D/E/F，同代内随意互换） — 断电拔旧（先备份程序！），插新板，装新锂电池 IC697ACC703，上电选 START 从 RAM 运行（若电池保住了原程序）或 Download All 重下。TMR 系统要求三块 CPU Firmware Rev 一致，混 Rev 大跨度可能同步报警需全部升到高版。[请以原厂手册为准]
⚠️ 软件兼容需改配置（有条件替代）
- IC697CPM915 / IC697CPM925（90-70 高阶 CPU，有时钟/内存差异但物理插槽兼容） — 通常可替但严格来说用户内存组织、固件版本不同，需重新确认程序兼容性（多数老工程可直通下载），TMR 配置需重新设定。适合计划性升级替用而非紧急 1:1 救火——换前确认现 I/O 组态在新 CPU 支持列表内。[请以 GFK-0911 手册为准]
- IC697CPU782（早期 90-70 CPU，无 TMR 固件，较低性能） — 物理兼容但不能运行 TMR 应用，若您现系统只用 Simplex 模式且程序不超旧 CPU 限制可替但需重下硬件组态，不推荐作 CPM790 紧急替用品除非确认无 TMR 功能依赖。
❌ 硬件不兼容
- PACSystems RX7i（IC695CPUxxx）、Series 90-30（IC693CPUxxx）、VersaMax — 背板电气/插槽尺寸完全不同，物理无法插入 90-70 机架。整机 90-70→RX7i 需换电源+机架+全部 I/O 基座+重新组态+可能重写逻辑，属大型技改非简单替换。
