描述
产品详情

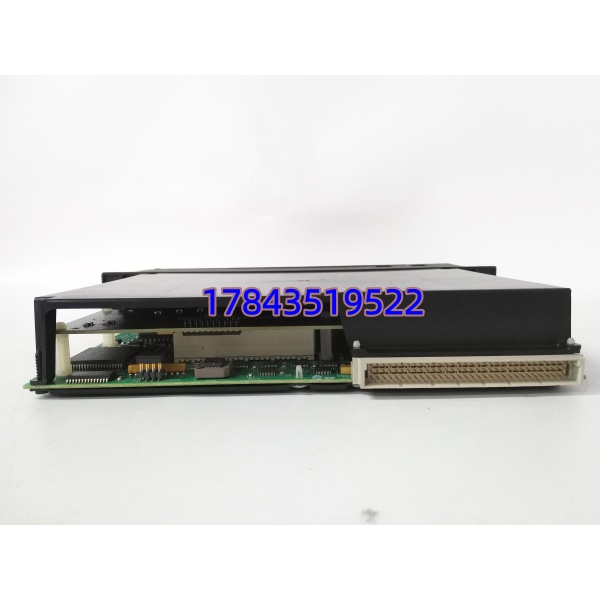

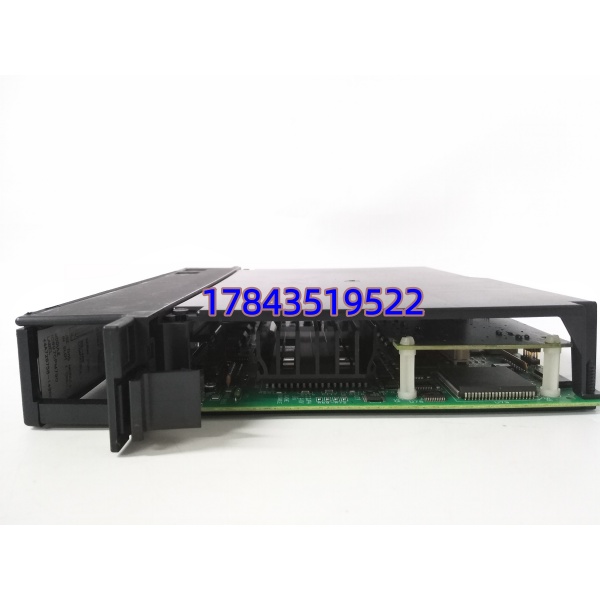

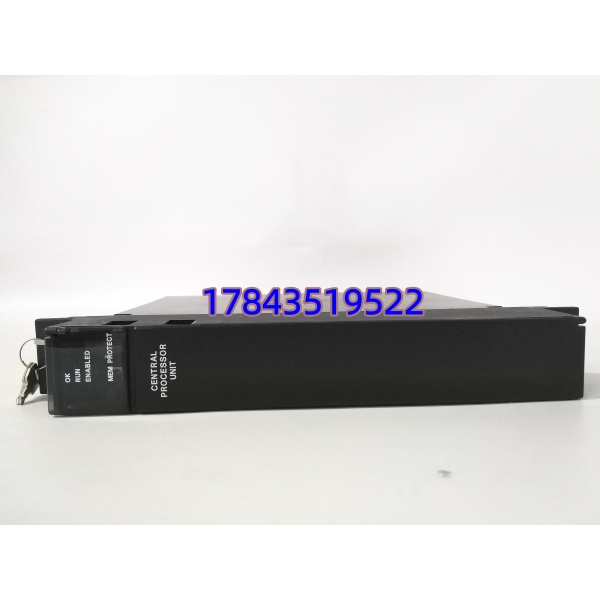

· 型号：IC697CPM790
· 品牌：GE Fanuc（现Emerson Automation Solutions）
· 系列：Series 90-70 GMR（Genius Modular Redundancy）
规格参数
| 参数项 | 规格说明 |
|---|---|
| 处理器 | 64MHz 80486DX2，32位浮点协处理器 |
| 用户内存 | 1MB电池备份RAM（512KB可用程序/数据区），256KB闪存 |
| 布尔指令速度 | 0.4 µs/指令（典型值） |
| I/O容量（单工） | 12,000点离散量 + 8,000点模拟量 |
| I/O容量（TMR模式） | 2,048点投票DI/DO + 1,024点投票AI |
| 通信接口 | 1×RS-485（15针Sub-D），支持Modbus RTU/SNP/EGD |
| 槽位要求 | 单槽，安装于90-70机架槽位1 |
| 背板供电 | 5V DC @ 3.3A |
| 电池 | BR2330锂电池，数据保持≥1年，免换电池设计 |
| 工作温度 | 0°C至60°C（风冷） |
| 存储温度 | -40°C至85°C |
| 认证标准 | cULus、CE、CSA、FM |
| 生命周期状态 | 官方已停产（Obsolete） |
产品介绍
在炼油厂紧急停车系统、燃气轮机保护柜、核电安全通道里，有一类CPU跟普通PLC上的不一样——它不追求“跑得快”，它追求“绝对不能错”。IC697CPM790就是这种路子的东西。严格来说，它既不是单CPU的普通控制器，也不是简单的主备切换，它是三重模块冗余（TMR）架构的投票表决核心——三块完全相同的CPM790插在各自的机架上跑同一套逻辑，通过Genius总线相互同步和表决，任一CPU出故障（包括电源、处理器、内存芯片级失效）都被瞬间屏蔽，系统输出无扰动、不中断。
回到供应链视角说句难听的：GE在2010年代初就停了整个90-70系列的生产线，Emerson作为现版权持有方不提供任何官方支持、维修或固件更新。市面流通的货源只剩下拆机件、翻新件和极少量New Old Stock，而且固件版本必须与现场配置匹配，否则插上去就是一块“砖头”。如果你手头还有依赖这套系统的装置——尤其是GMR三冗余配置的——你现在面对的不再是“价格问题”，而是“有没有货、版本对不对”的问题。
应用场景与库存策略
这类CPU最常见的故障不是“突然不工作”，而是板载BR2330电池耗尽导致断电后配置丢失，或者是长期热循环导致VME背板金手指氧化接触不良。在某个项目里碰过一个案例：某LNG接收站的ESD系统例行维护断电重启后，一块CPM790无法自检通过，排查发现电池电压只有1.2V——换一块同固件版本的备卡，10分钟的事；没备卡，只能等3天从海外调货，整个安全系统降级运行。
典型场景与备货建议：
- 炼油/石化：用于ESD紧急停车、F&G火灾气体检测系统的核心表决CPU。装置非计划停车的安全风险和生产损失极大。建议每套GMR系统至少持有1块同固件版本的备卡，每半年做一次上电自检和电池电压测量。
- 发电/燃机：用于燃机BMS燃烧器管理、汽轮机超速保护的TMR控制器。电网对非计划停机的考核极其严苛。建议直接做Last-time-buy锁定2块同批次备板，附带固件版本确认。
- 核电/关键基础设施：用于安全级保护系统的逻辑解算。改造审批流程极其漫长。建议持有1件战略储备库存，优先选择附带72小时老化测试报告的专业翻新件。
- 老旧系统延寿：设备计划再跑3-5年再整体升级。建议采购1-2件作为“保险库存”，入库前务必用LogicMaster或Cimplicity软件确认固件版本与现场匹配。
真实案例：
2024年四季度，华南某化工园区的ESD系统在一次月度功能测试后，三块CPM790中的通道A无法与另外两块同步，诊断报告指向内存单元故障。该型号早已停产，厂内唯一的备件是一块多年前采购的库存件——上机后发现固件版本不匹配（v2.1 vs 现场的v3.0），系统拒绝表决。最终只能从一家专业备件商处紧急调用了一块同版本且经过实测验证的翻新件，隔天到货更换恢复满冗余。事后该厂将所有GMR CPU列入“一级红色预警”清单，强制每套安全系统保持至少1块固件版本完全匹配的备板。
