描述
产品细节

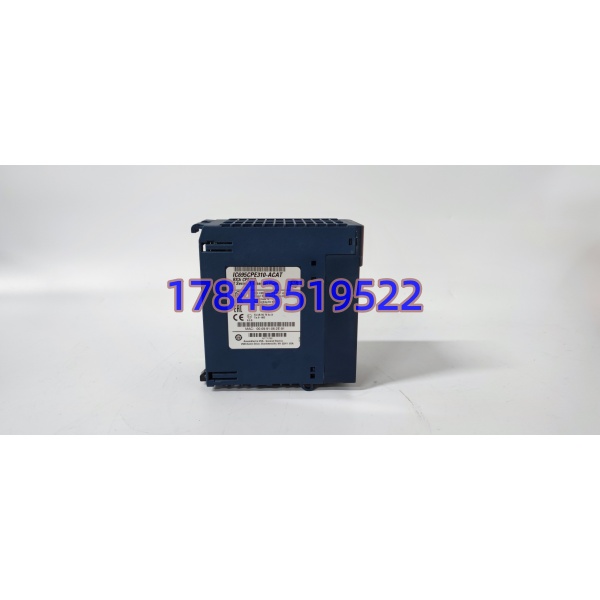

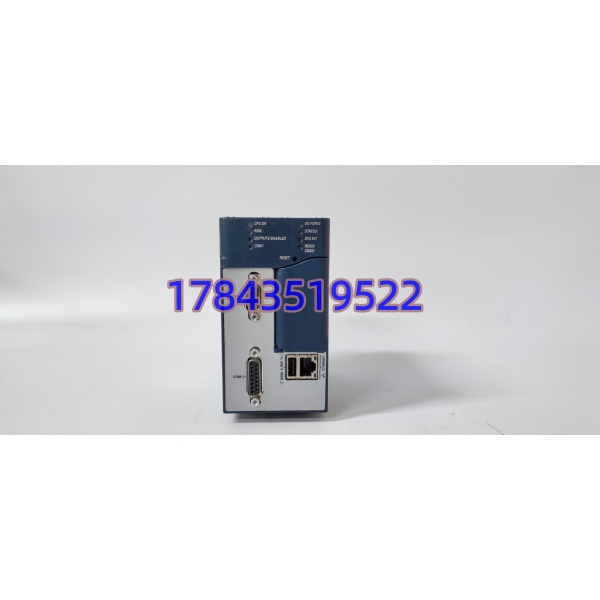

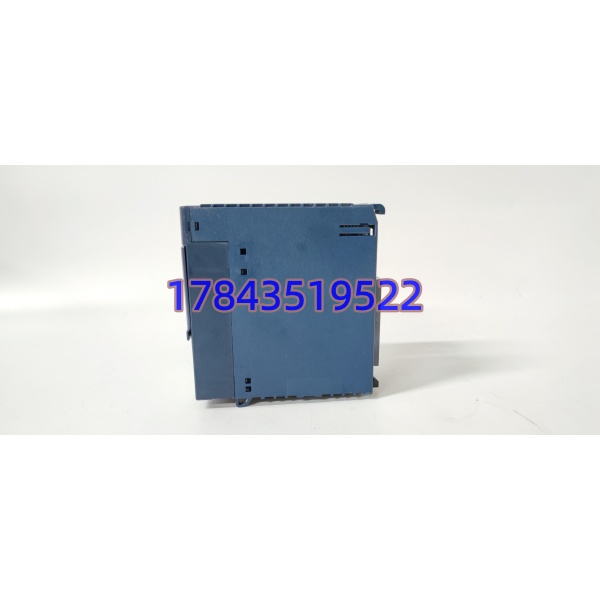

· 型号：IC695CPE310-ACAT（基础型号IC695CPE310，ACAT为渠道/项目代码）
· 品牌：GE Fanuc / GE Intelligent Platforms（现 Emerson Automation）
· 系列：PACSystems RX3i
规格参数
- 处理器：Intel Atom 1.1 GHz（部分资料标300 MHz Celeron旧版CPE310，CPE310带Atom，需核对固件）
- 用户内存：10 MB（程序+数据，非易失Flash，早期批次2 MB/16 MB混发，以手册为准）
- 总内存：256 MB（部分渠道标大内存版，实际用户可用10 MB）
- 通信端口：2 × RJ45 以太网 10/100 Mbps（独立MAC，SRTP/Modbus TCP/EGD），1 × RS-232，1 × RS-485
- 背板总线：RX3i PCI+串行高速背板（兼容Series 90-30 I/O模块）
- I/O容量：最大8,192点（本地+远程Genius/Profibus等），支持最多8机架
- 编程软件：Proficy Machine Edition（PME），IEC 61131-3（梯形图/ST/功能块/C）
- 供电方式：由RX3i电源模块供背板5V/24V（如IC695PSA040），典型功耗约25 W
- 安装：单槽RX3i机架，导轨或底板插拔，上下M3螺钉锁紧（0.8 N·m）
- 工作温度：–20°C 至 +60°C（宽温版，标准0°C起，需核对标签）
- 存储温度：–40°C 至 +85°C
- 防护等级：IP20（柜内安装），湿度5%–95%非冷凝
- 诊断：前面板LED（PWR/OK/RUN/ERR/ETH Link/Act），内置watchdog
- 扩展：支持SD卡（程序/配方备份），智能选项模块（高速计数/运动），可选冗余能量包IC695ACC400
- 认证：CE，UL 61010-2-201，cUL，RoHS，Class I Div 2（需核对具体批次）
产品介绍
这是GE PACSystems RX3i平台的中程CPU模块，CPE310变种带1.1 GHz Atom，比老款300 MHz Celeron快约3倍。定位很直白：老90-30系统升级、RX3i新建中大型产线主控，或者当备件顶替停机的CPE310/CPE305。插在RX3i机架CPU槽，背板直接拖离散/模拟I/O、Genius总线、智能模块，双以太网口一根进控制网连HMI/SCADA，一根隔离做IT数据采集或用SRTP跟第三方通。支持热插拔I/O但CPU本身不能热插拔——换它必须停机架电。
和Siemens S7-300/400或AB ControlLogix比，这货卖点是RX3i背板同时吃90-30老模块和新PCI模块，老电厂/水厂改造不用全换I/O架，只换CPU升到PAC架构，省六位数布线钱。坦白讲，ACAT后缀大概率是渠道商加的项目代码或特殊固件标识，原厂基型是IC695CPE310，买二手一定核对前面标签手写批号，别光看型号丝印。
应用场景与行业案例
痛点切入：我在现场遇到过市政水厂原90-30 CPU310半夜死机，电池漏液腐蚀插座，原厂早停产，换整套RX3i新CPU要停泵4小时等批准。还有食品厂蒸汽区高温高湿，普通办公控制器三个月通讯飘，非计划停机等清洗完才能开门换件。CPE310宽温版–20°C冷启动+IP20柜内防尘，插上原有90-30 I/O架跑老程序（PME转换一下），减少停机时间。
典型场景：
- 市政水厂泵站：多台变频泵压力闭环，双以太网口一个连调度中心SCADA（Modbus TCP），一个本地HMI，RS-485挂老Genius流量计，非它不行因为90-30背板兼容。
- 电厂辅机控制：锅炉风机/给水泵联锁保护，CPE310做冗余热备（CRU320），主CPU故障100 ms切备机，确保24×7运行不停炉。
- 汽车焊装线：伺服+气动阀同步，Atom 1.1 GHz跑复杂顺控+运动功能块，SD卡插U盘自动备份配方，换线不用连笔记本。
- 化工厂老旧90-30升级：原CPU311烧了，插进同机架，PME里升固件，老程序稍改I/O映射直接跑，避免重拉万米电缆。
真实案例：两年前在太原北郊一个热电厂，#2炉给水泵稀油站原90-30 CPU310在春节保电期冒烟，操作工急得跺脚。凌晨2点我带一块二手IC695CPE310-ACAT（渠道标ACAT，实测就是标准宽温版），断电拔旧CPU，插新进RX3i机架槽位，拧M3螺钉，从SD卡恢复备份程序（PME提前转好），上电OK灯常亮。说实话，室外–22°C，辅机没跳，保住当晚高峰供电，省了至少15万非计划停机罚款。那块屏有划痕、螺丝拆过，但现场它就是救命备件。
常见问题解答 (FAQ)
- 是否支持热插拔？CPU本身不支持热插拔。RX3i背板支持I/O模块热插拔，但拔插CPU必须断机架总电源，否则烧背板供电MOS管和通信桥片。正确做法：先停程序到安全态，断总空开，拔CPU，换新，上电自检后Run。I/O热插拔只在CPU正常运行时有效。
- 停产了，替代方案是什么？原厂RX3i /CPE305已逐步淘汰，新项目用IC695CPE330/340（更快Atom/多内存），但需PME升到新版并可能改程序。老系统保产直接买二手，成色选测试过的翻新，带6–12个月质保。实在找不到，可评估Emerson推荐迁移到RX3i CPE405（需换底板和电源，成本高，工期两周起）。
- 兼容性与程序丢失风险？向下兼容90-30程序逻辑，但固件版本差太大会拒载（如V9到V30跨大版）。换CPU前一定用SD卡或U盘做完整备份（工程+.bin+.sym），新CPU先刷匹配固件再烧程序。电池（CR2032或专用3V锂电池）没电超一年会丢用户RAM数据，但Flash里程序一般还在，RTC时间会重置影响事件记录时间戳。
- 成色与防伪鉴别？二手水深。看机架导轨划痕深不深（插拔次数多说明现场跑久），前面LED透镜有无发黄（长期高温老化），螺丝有无拧花。摸标签，原厂GE/Emerson条码可扫出序列号前缀，ACAT后缀一般是渠道贴纸盖原码，翻过来查背面原厂激光刻字。通电测：OK灯闪→常亮，以太网口灯闪链接，PME能联机读CPU信息不报“unknown module”。
