产品详情

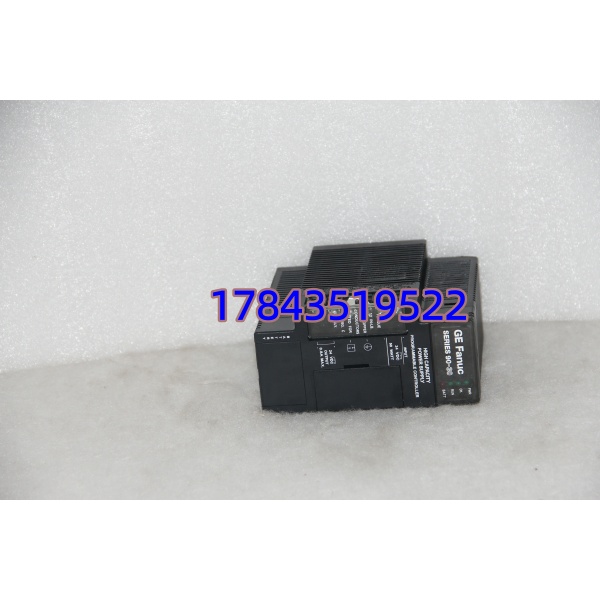

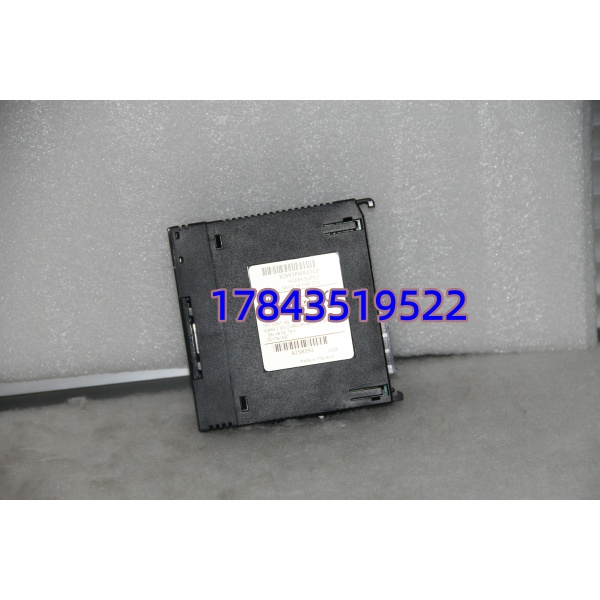

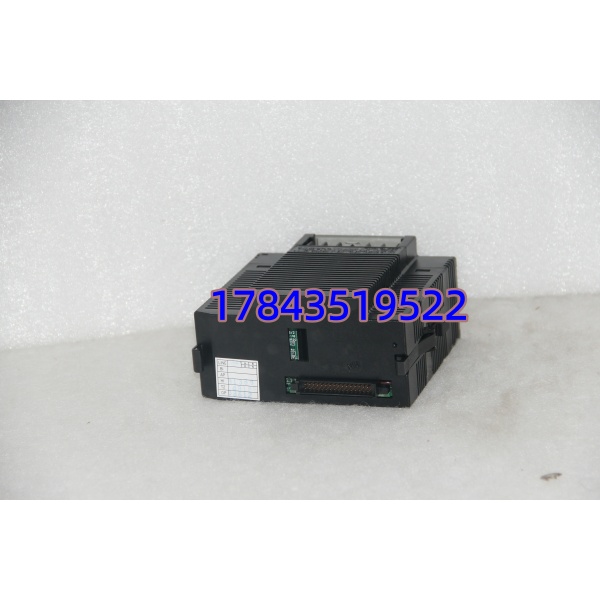

· 型号：IC693PWR331C（采购常称 IC693PWR331；AC 输入版为 PWR321/322）
· 品牌：GE Fanuc / Emerson（Series 90-30 Legacy）
· 系列：GE Series 90-30 PLC Power Supply Module — 24VDC Input
技术参数
| 参数项 | 规格说明 |
|---|---|
| 目录号 | IC693PWR331C（含后缀 A / K 等，电气同系列。C=版本/区域标识） |
| 安装位置 | Series 90-30 机架 Slot 0（最左槽，电源槽专用，不能插 CPU/I/O） |
| 输入电压 | 18 ～ 30 VDC（标称 24 VDC 直流输入），反极性保护 ✅ |
| 输入电流（典型） | ≈1.2 A @ 24VDC 满载（5V 3A + 24V 0.4A 输出） |
| 输出 +5VDC | 5.0 V ±3%，最大 3.0 A（供背板逻辑/CPU/I/O 模块电子电路） |
| 输出 +24VDC | 23.0 ～ 26.5 V（标称 24V），最大 0.4 A（供背板现场参考电/少量传感器） |
| 背板 5V 总容量 | 15 W（3A×5V），依机架模块总背板电流核算是否够用 |
| 隔离电压 | 输入—输出 1500 V AC（典型），输入—地 500 V AC |
| 保护功能 | 输入反接保护、输出过流/短路保护、热关断 |
| 状态 LED | PWR（输入正常）、+5V（逻辑输出正常）、EXT（外部 24V 检测，部分版本）、+BATT（电池状态联动） |
| 工作温度 | 0 ～ +60℃（32～140℉），存储 -40～+85℃ |
| 湿度 | 5～95% RH（非凝露） |
| 物理尺寸 | 标准 Series 90-30 电源模块宽度（≈单槽宽 35mm 但占用 Slot0 全长） |
| 认证 | UL 508、CSA、CE，符合 IEC 61131-2 |
产品介绍
在一个化工 UPS 直流屏供电项目里原柜配 PWR321（120/240VAC 入），停电后直流屏有 24V 但 PLC 不启动——才想起 321 不认直流输入。换成 PWR331 后直接挂直流屏 24V 实现停电时 PLC 靠 UPS 继续运行数分钟做安全停机，这就是选 331 而不是 321 的典型动因：有直流屏/直流 UPS 的场合必须用 331 系列。
本件为 GE Fanuc Series 90-30 原装 IC693PWR331C，经上电（24VDC 输入）验证 +5V/+24V 输出精度、负载调整率及 LED 状态指示正常。与 PWR321 比它适应工业直流电源（蓄电池/直流屏/直流 UPS），适合电力、石化等要求失电后 PLC 短时保活做顺控停机的工况。停产件市面以测好 NOS 或拆机件流通，交期通常 1–3 工作日（视库存）。采购前确认：① 柜顶供电是 AC 还是 DC 24V；② 机架 I/O 总背板 5V 电流不超 3A（PWR321/331 均为 3A，大 I/O 密集柜可考虑 PWR322 5A 版）。
替换与升级建议
✅ 直接替换
- IC693PWR331 ↔ IC693PWR331C / PWR331A / PWR331K（不同后缀电气一致）插回 Slot 0，外部 24VDC 接入同极性（L+=+24V，L- = 0V/DC Com），无工程改动。建议原柜断电后更换，确认输入极性无误再上电。
- IC693PWR330（24VDC 窄体电源）→ 仅当装于扩展机架或指定兼容槽位可替 331；主机架 Slot0 优先用 PWR331 全尺寸版，避免机械锁扣不匹配。
⚠️ 软件兼容（需改供电/确认容量）
- IC693PWR321（120/240VAC 输入版）↔ PWR331物理插槽兼容但输入电源类型不同——若现场有 AC 220V 可用 PWR321，有 DC 24V 屏必用 331。替换时需改前端空开/端子接线（AC↔DC），程序与 I/O 配置不受影响。属”可互替但供电线路须对应”。
- IC693PWR322（24VDC 输入，5A 高电流版）替 PWR331电气兼容、输入同为 24VDC，输出能力更强（5V@5A），适合 I/O 密集柜——通常直接插 Slot0 可用，无软件改动，属升容量替换。
❌ 硬件不兼容
- IC695PSAxxx（RX3i 电源）——背板尺寸与引脚完全不同，不可插入 Series 90-30 机架。
- IC697PWRxxx（Series 90-70 电源）——不兼容 90-30 背板。
