产品详情

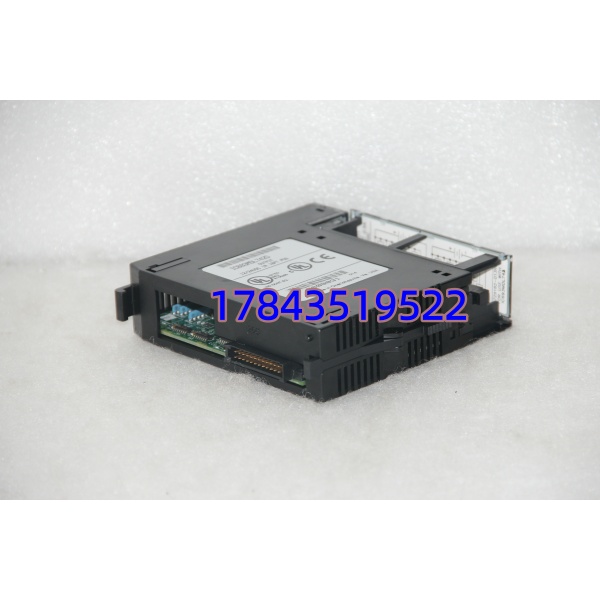

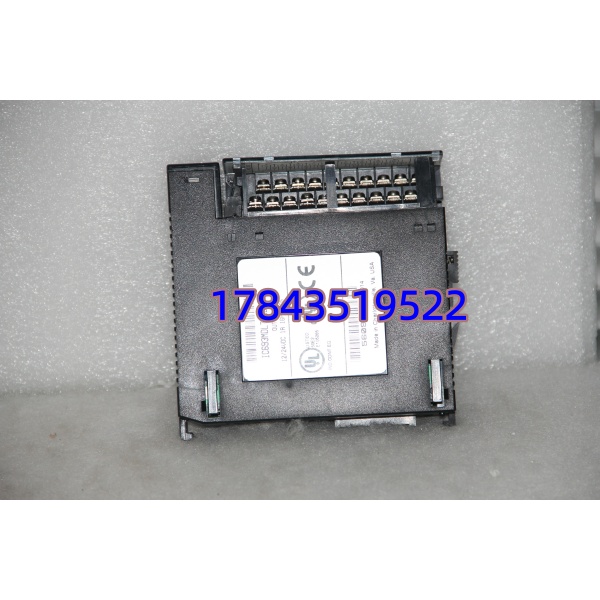

· 型号：IC693MDL742（16-Point 12/24 VDC Positive Logic Output Module with ESCP）
· 品牌：GE Fanuc（现属 Emerson Automation，GE Vernova Legacy 产品线）
· 系列：GE Series 90-30 PLC — Discrete (DC) Output Module
技术参数
- 制造商：General Electric (GE Fanuc)，现 Emerson Automation Solutions
- 模块型号：IC693MDL742（后缀 -E=扩展温区/-CA=Conformal Coating/-K 等，电气兼容）
- 适用系统：GE Series 90-30 全系列 CPU 机架（IC693CHS311/313/397 等底板任意 I/O 槽位）
- 模块类型：数字量（离散）输出模块，单槽宽度
- 输出通道数：16 点，分为 2 组各 8 点，每组有独立公共端（COM1/COM2）
- 输出类型：Positive Logic（Source / PNP 源型）——负载一端接 0V，模块 COM 接 +12/24VDC，输出点接通时电流从模块流出至负载
- 额定输出电压：12 VDC 或 24 VDC（工作范围 10.2–28.8 VDC，允许 +20%/-15%）
- 额定电流：1.0 A / 点；每组最大 4.0 A @ 50℃、3.0 A @ 60℃；峰值浪涌 5.2 A（10 ms）
- 电压降（导通）：最大 1.2 VDC；关断漏电流：最大 1 mA
- 响应时间：ON 最大 2 ms / OFF 最大 2 ms
- 短路保护：嵌入式电子短路保护（ESCP），按组分路监测；短路时组 F LED 亮、该组输出关断，排除故障重上电复位（ESCP 保护组而非单点）
- 隔离：现场侧↔逻辑侧 1500 VAC，组间 500 VAC
- 背板功耗：约 130 mA @ +5 VDC（由机架电源模块供给，不需外部逻辑电源）
- 状态指示：16 个绿色 LED（各通道 ON）+ 红色 “F” Fault LED（组短路指示）+ 绿色 OK LED
- 接线端子：可插拔螺丝端子排（模块附带），适配 AWG 20–14 导线
- 工作环境：0℃～+60℃（32～140℉），5%～95% RH 非冷凝，IP20 柜内；-CA 涂层版耐蚀性更强
- 认证：UL 508 Listed、CSA C22.2、CE 认可元件，符合 IEC 61131-2
- 停产状态：Series 90-30 全线 EOL（GE 官方 2017 年终产通知），IC693MDL742 新造已断，市面为 NOS（库存余料）或专业翻新版
产品介绍
在某个污水处理项目碰过——MDL742 一组 8 点驱动四只 24VDC 电磁阀，其中阀线圈匝间短路引发 ESCP 动作，F LED 亮但该组切断保护了模块本身，另一组 8 点不受影响，未造成全柜跳车。这就是它和内不带 ESCP 的 MDL730/731 本质区别：内置分组电子短路保护能在负载侧短路时不烧 PCB，排除故障重新给外部电源上下电即可复位。它是 90-30 里最常用的 24VDC 源型输出卡，比晶体管型耐轻微过载，现场接线容错率也高些。
采购端要盯紧两点。第一，IC693MDL742 是正逻辑/源型（Source/PNP）——COM 端接 +24VDC，负载另一端接 0V；若你原柜图纸标的是负逻辑（Sink/NPN，COM 接 0V）那应该是 IC693MDL730/731 而非此型号，插错会导致所有输出点逻辑反向或不驱动。第二，Series 90-30 已全面 EOL，要求卖家提供：①完整序列号标签照片 ②16 点逐点触发 LED 测试视频或校准单。按 ABC 分类多数属 B 类（影响开车但非 SIS 关键），建议装置有多台同型 90-30 时间备 N+1 块冷备——这卡故障表现通常是整组 ESCP 跳闸或某点晶体管击穿常通，排查快但缺件等货窗口长。严格来说 -CA（敷形涂层）版更适合高湿/粉尘环境，普通版用于洁净柜即可。
替换与升级建议
✅ 直接替换
- IC693MDL742 ←→ IC693MDL742-E / -CA / -K / -J（后缀差异为温区/涂层/批次，插拔兼容同槽直接替换）。换上后 I/O 扫描自动识别，观察 OK LED 常亮 + 触发负载正常即 OK，不需重下装逻辑。
⚠️ 软件兼容（需改接线或架构）
- IC693MDL730 / IC693MDL731（16 点 12/24VDC 负逻辑/Sink 输出，无 ESCP）——物理插槽兼容但接线逻辑相反（COM 接 0V 而非 +24V），若原柜是 Source 接线不能直接替入，反之亦然。仅在你计划同步改现场负载公共端接线时可考虑，不建议紧急救火时尝试。
- IC693MDL740（12/24VDC Source 但无 ESCP，或 0.5A 限流版本变体）——部分批次物理兼容但保护特性不同，严格来说 ESCP 功能缺失，不推荐替代有感性负载（电磁阀/接触器）的回路。
- 升级 PACSystems RX3i：需换 IC694MDLxxxx 系列 + 新底板，属系统级改造。
❌ 硬件不兼容
- IC693MDL741/745（继电器输出模块，物理触点、外接负载电源不同）——不能替入 DO 直流输出用途。
- RX3i / VersaMax / 90-70 输出模块——背板引脚与总线协议不同，完全不可用。
