描述
产品详情

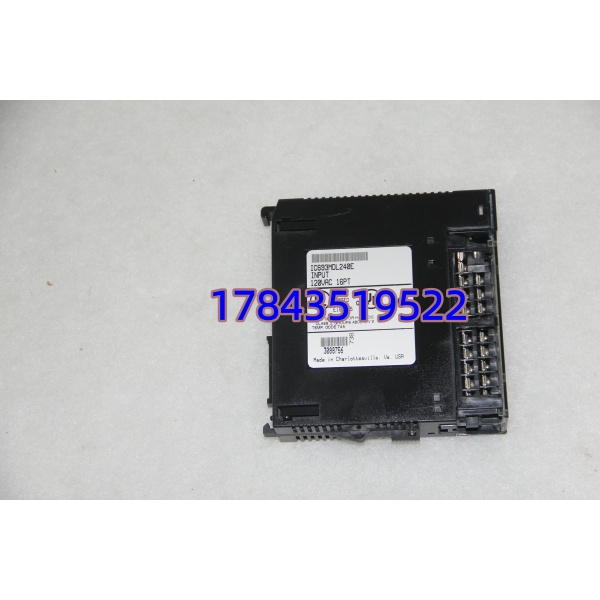

· 型号：IC693MDL240
· 品牌：GE Fanuc / Emerson（Series 90-30 Legacy）
· 系列：GE Series 90-30 PLC — Discrete Input Module
技术参数
| 参数项 | 规格说明 |
|---|---|
| 目录号 | IC693MDL240（含后缀 K / KA 等固件/版本标识） |
| 适用机架 | IC693CHS391 / CHS392 / CHS398 — Slot 2~4（CPU 槽右侧任意 I/O 槽） |
| 输入点数 | 16 点离散量输入，分为 2 组 × 8 点，每组独立公共端（A 组 / B 组） |
| 额定电压 | 24 VDC（工作范围 20.4 ~ 28.8 VDC，ON 阈值典型 ≥15V，OFF ≤5V） |
| 逻辑类型 | 正逻辑（Positive Logic）/ 兼容 Source 或 Sink 接线（视公共端接 +24V 或 0V） |
| 典型输入电流 | 4 mA @ 24VDC（每点） |
| 输入滤波时间 | 软件可组态：1 ms / 4 ms / 10 ms（默认 10 ms 抗抖） |
| 接通延迟 | ≤滤波时间 + 背板扫描周期（典型 < 20 ms 整体响应） |
| 断开延迟 | ≤滤波时间 |
| 通道间隔离 | 光电隔离 1500 V AC（现场侧 ↔ 逻辑侧），组内无隔离 |
| ON 状态 LED | 每点独立绿色 LED，亮=输入有效 |
| 背板功耗 | 典型 5VDC @ 70 mA（由机架电源模块供给） |
| 工作温度 | 0 ~ +60℃（32~140℉），存储 -40 ~ +85℃ |
| 认证 | UL 508、CSA、CE，符合 IEC 61131-2 Type 1 输入 |
产品介绍
老柜改造最常遇到的场景是：原系统配了几块 MDL240 做按钮/限位/接近开关采集，某块输入点全无反应——拆下量现场 24V 正常但模块 LED 不亮，多是内部光耦老化或端子排腐蚀。直接换同型号是最省事的，不用改程序、不用动 I/O 映射，插回去 RUN 即恢复。
本件为 GE Fanuc Series 90-30 原装 IC693MDL240，经 16 点逐一施加 24VDC 信号验证 LED 指示与背板状态字正确返回。优势很朴素：正负逻辑灵活接线、每组独立公共端方便分开供不同电源、LED 就地诊断快。停产件市面以测好 NOS 或拆机件流通，交期通常 1–3 工作日（视库存）。注意——它不能替交流输入模块（MDL230/231）也不能替 48VDC 输入（MDL241 部分版本差异大），买错版本现场调不通。若原柜混用 120VAC 输入请单独订 MDL230。
替换与升级建议
✅ 直接替换
- IC693MDL240 ↔ IC693MDL240（不同后缀 K/KA 等，电气一致）
插回任意 I/O 槽，原程序 I/O 映射不变，无工程改动。建议核对旧模块组公共端接线极性一致。
⚠️ 软件兼容（需确认极性/参数）
- IC693MDL241（24VDC Negative Logic 负逻辑输入）
物理插槽兼容但逻辑极性定义相反——多数情况下接线公共端反向即可用，属”可替但要改现场接线极性及确认传感器类型匹配（PNP⇔NPN）”，程序 I/O 地址无需改。不确定请拍原模块端子接线照确认。
- IC693MDL340（高密度 32 点 24VDC 输入）
同为 90-30 系列但占用单槽、点数翻倍、公共端分组不同，若原槽位允许且程序 I/O 配置重映射可替——需改硬件配置中模块型号并重新下载，属升密度替换。
❌ 硬件不兼容
- IC693MDL230 / MDL231（120VAC 输入模块）——内部光耦与交流耦合电路不同，24VDC 信号无法触发，严禁替用。
- IC694MDLxxx（RX3i 系列）/ IC200MDLxxx（VersaMax）——背板引脚与总线协议不同，不能插入 Series 90-30 机架。
