描述
产品详情

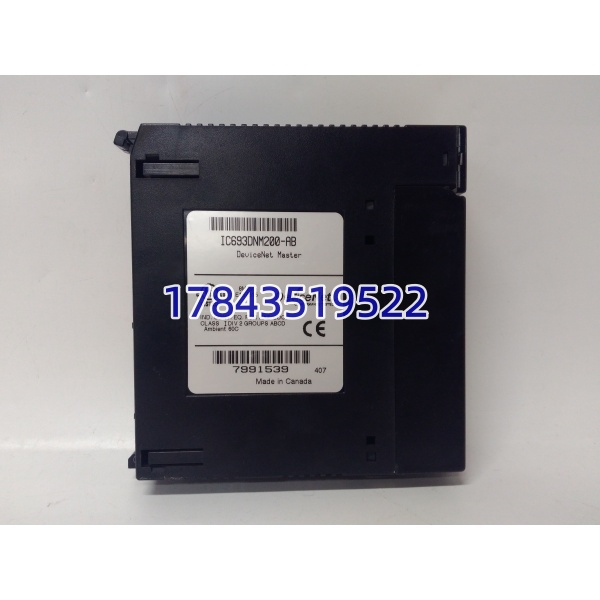

· 型号：IC693DNM200（IC693DNM200-BD / -AA / -AB 等为硬件修订版）
· 品牌：GE Fanuc（现属 Emerson Automation）
· 系列：Series 90-30 / PACSystems RX3i 通信模块
规格参数
- 产品类型：DeviceNet Master（Scanner）通信模块，单槽宽度
- 适用平台：GE Series 90-30 PLC 机架（CPU 右侧 Slot 2 起），部分兼容 PACSystems RX3i
- 网络协议：DeviceNet（ODVA Compliant，基于 CAN 2.0A）
- 网络角色：Master / Scanner（可管理 Slave 连接，部分固件支持 Adapter 模式需核对）
- 最大从站数：63 个节点（MAC ID 0–63，主站自身占用一个 ID）
- I/O 数据容量：总计约 3972 字节输入 / 3972 字节输出（每从站最大 255 In / 255 Out）
- 波特率：125 Kbps / 250 Kbps / 500 Kbps（DIP 开关或软件配置，需全网一致）

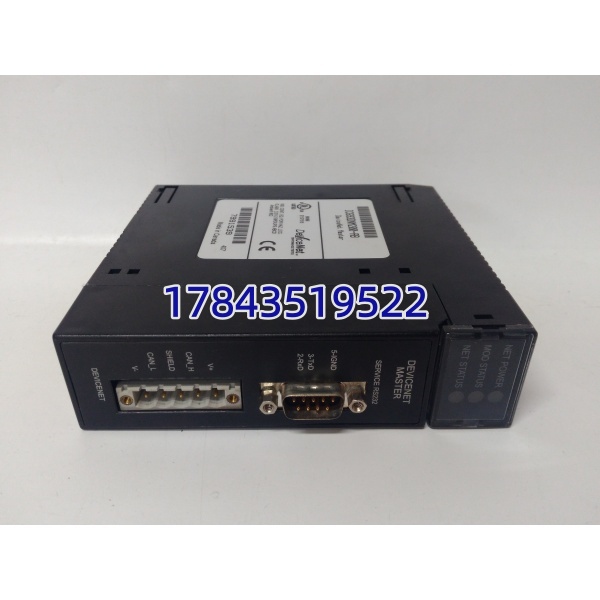

- DeviceNet 接口：5 针可拔式端子块（V+、V-、CAN-H、CAN-L、屏蔽），Mini-Change 兼容
- 服务端口：1×RS-232 DB9 母座（用于配置/诊断，不影响正常运行）
- MAC ID 设置：前面板双 rotary switch（0–63），上电时读取，运行中改需重启生效
- 背板供电：+5 VDC 取自 PLC 机架，典型 350–450 mA
- DeviceNet 网络电源：需外部 12–24 VDC 独立供电（模块本身不供总线电源）
- 光电隔离：DeviceNet 端口与背板逻辑间 ≥500V 隔离
- 指示灯：MOD（模块状态）、NET（网络状态）、FAULT、I/O Active LEDs
- 配置软件：Logicmaster 90-30 / VersaPro / Proficy Machine Edition（需 DeviceNet 配置工具 + EDS 文件）
- 工作温度：0～+60℃（存储 -40～+85℃）
- 安装位置：90-30 机架任意槽位（不可占 Slot 0 电源、Slot 1 CPU），不支持远程扩展机架
- 认证：CE、UL 508、ODVA 认证
产品介绍
IC693DNM200 是 Series 90-30 PLC 接入 DeviceNet 现场总线的主站接口卡。它独立于 CPU 运行 DeviceNet 扫描表，周期性轮询已组态从站 I/O 数据并映射进 PLC %I/%Q 地址区，CPU 把它当普通 I/O 模块扫，不需要额外通讯编程。相比满柜硬接线，一根四芯 DeviceNet 缆带数十个远程 I/O 块或变频器，省线材和省柜内空间是它最大的现场价值。
坦白讲这模块停产多年，新线没人选了，但大量汽车、包装、水处理线还在跑。常见故障是 CAN 收发器被现场浪涌打坏或端子氧化接触不良，多数情况换块测好的备件就能恢复，不必改组态——前提是 MAC ID 拨码和原配置一致。
应用场景与行业案例
痛点切入
我碰到过汽车线输送带系统，DNM200 的 CAN 口被一台接地不良的 VFD 打坏，NET 灯红闪，整条线 40 多个 DeviceNet 阀岛全部离线。CPU 本身没问题但产线停了。翻出一块 IC693DNM200-BD 换上，MAC ID 拨回原值、插回机架、上电——无需重下装，30 秒内 NET 灯转绿，产线恢复。这就是有备件和没备件的区别。
典型场景
- 汽车总装/焊装线——DeviceNet 远程 I/O 块 + 气动阀岛 + 伺服，90-30 CPU 通过 DNM200 统一扫描，非它不可因原系统架构绑定
- 包装机械——Allen-Bradley 或第三方 DeviceNet 变频器/VFD 挂 GE 90-30 控制，DNM200 做跨品牌桥接
- 水处理/污水——分散式 DeviceNet 电机起动器（E3 Plus 等），DNM200 替代大量硬接线 DI/DO
- 老线延寿改造——保留 Series 90-30 CPU 和机架，只换坏掉的 DNM200 维持 DeviceNet 网络
真实案例
华东某食品包装厂，晚班 DNM200 MS 灯红亮，DeviceNet 网络全断。电工量 24V 网络电源正常，怀疑模块挂了。库房有一块测试好的 IC693DNM200-BD（原装 -AA 版坏了），拨相同 MAC ID = 2，插回 Slot 3，上电 MS 绿 NET 绿，阀岛全部上线。维修班长说：”早知道这东西这么容易挂，三年前就该多囤一块。”
