产品详情

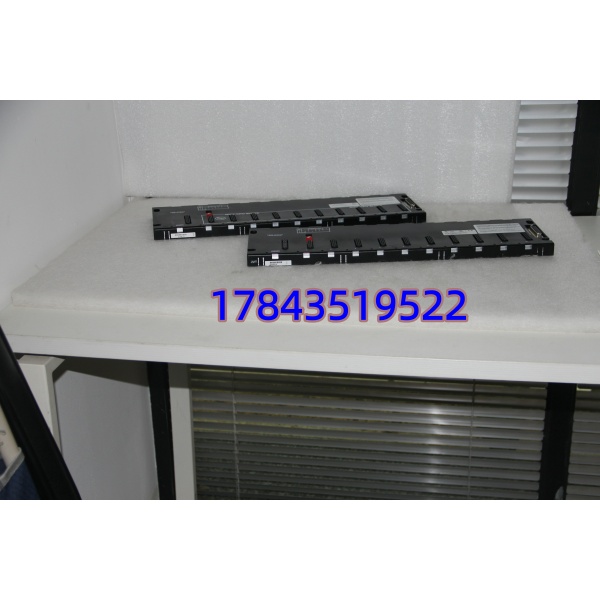

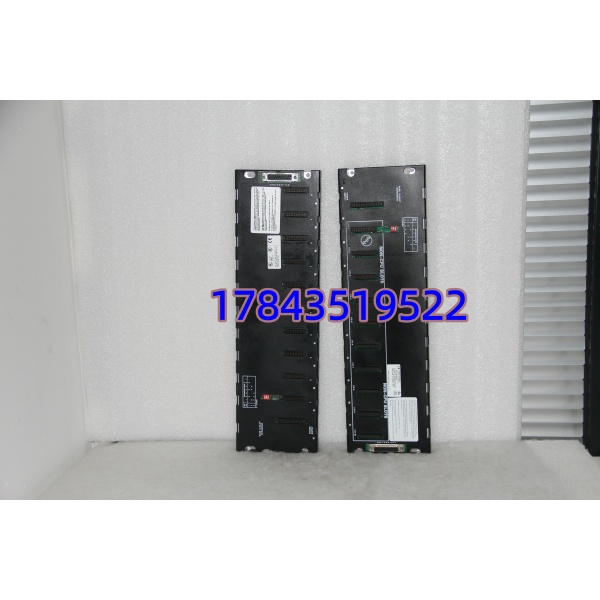

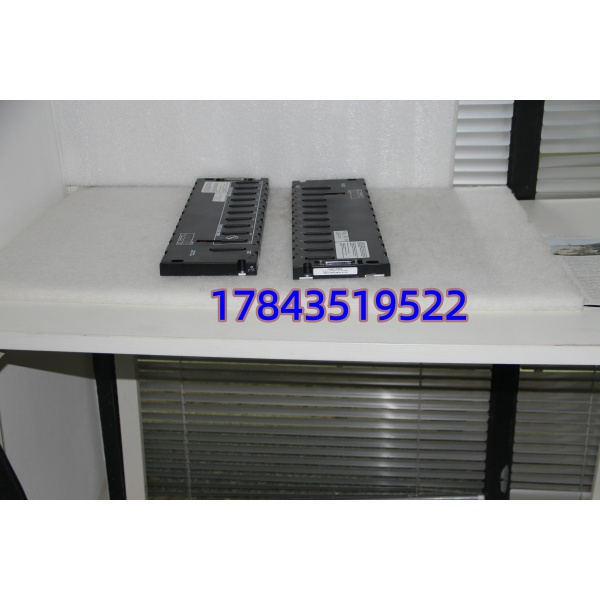

· 型号：IC693CHS392J（电气与机械兼容 IC693CHS392，后缀 J 为制造批次/产地标识，功能完全等效）
· 品牌：GE Fanuc Automation（现归属 Emerson Automation / 艾默生自动化继承支持）
· 系列：GE Series 90-30 PLC — 10-Slot Expansion Baseplate（扩展机架，无 CPU 槽位）
技术参数
- 完整型号：IC693CHS392J（等同 IC693CHS392 — 10-Slot Expansion Baseplate）
- 底板类型：扩展机架底板（Expansion Baseplate），不可安装 CPU 模块，CPU 须在主基板（如 IC693CHS391/CHS398）
- 适用系统：GE Fanuc Series 90-30 PLC，兼容 CPU 311/313/323/331/340/341/350/363/364 等
- 槽位配置：共 10 槽 — Slot 0（最左）= 电源模块槽（须装 IC693PWR321/PWR330/PWR331 等）；Slot 1～9 = 通用 I/O 或 Option 模块槽（不支持 PCM/ADC/BEM330/CMM 等智能通信模块，须放 CPU 机架）
- 扩展接口：右侧 25-pin D-sub female（DB25F）并行扩展总线口，通过 IC693CBL300/301/328/329/330 等扩展电缆连至 CPU 机架或前级扩展机架
- 机架地址设置：板载 DIP 开关（通常 3-bit，设 0～7 扩展机架编号），地址不可与同级扩展机架冲突
- 背板供电要求：本地电源模块向底板供给 5 VDC（背板逻辑）+ 24 VDC（继电器模块驱动用）；底板自身电子消耗约 150 mA @5 VDC
- 最大扩展距离：CPU 机架 ↔ 首块扩展底板电缆 ≤15 m（50 ft）；超过建议用 Genius Bus 远程 I/O 方案（IC693CHS393 + BEM311）而非并行扩展
- 最大扩展机架数：CPU 331/340/341 最多 4 台扩展底板；CPU 350/351/352/363/364 最多 7 台扩展底板（含混合 CHS392/CHS398）
- 模块兼容性：支持所有 Series 90-30 数字量/模拟量 I/O 模块、IC693BEM331（Genius 从站）等；禁止插 CPU、PCM（可编程协处理器）、ADC、CMM311
- 安装方式：面板安装（两侧安装耳螺丝固定），非 DIN 导轨；建议控制柜内 IP20 环境
- 工作温度：0～+60℃（32～140℉）；存储 -40～+85℃；5～95% RH 无冷凝
- 尺寸（约）：443 mm(L) × 142 mm(H) × 130 mm(D)；重量 ≈0.94～1.32 kg（批次差异）
- 接地要求：底板接地端子须接柜内 PE 干线，推荐接地电阻 <1 Ω
- 认证标准：UL 508、CSA、CE，符合 IEC 61131-2工业环境要求
产品介绍
（场景痛点切入——从”扩展机架变形导致 I/O 全丢”谈采购决策）
某个水处理项目里原装 5 槽扩展底板（CHS390）塞满 DI/DO 后不够用硬挤模拟量，后来技改加了一块 IC693CHS392J 把多余 AI/AO 移过去——结果三年后柜内凝露导致旧底板背板总线金手指氧化接触不良，整组扩展 I/O 全掉线，操作员看不到液位报警差点溢罐。换这块底板是唯一解法：它跟主机架通过并行总线直连，不需要额外通讯模块或重新组态，断电拔出旧底板、插模块到新 CHS392J、设对 DIP 地址、连扩展线即可恢复——全程不改一行逻辑。
Series 90-30 硬件 GE 已整体进入 EOL（End of Life），IC693CHS392 系列原厂新单基本关闭，市面流通 NOS（原厂剩余新库存）和拆机件。按 ABC 分类属 B～A 类（视产线重要度及扩展机架数量）——它不像 CPU 烧了马上跳车，但扩展 I/O 全丢仍可能触发工艺连锁降负荷。建议有 ≥2 套 90-30 在役且使用扩展机架的客户按”主机架数∶扩展机架数 = 1∶1 冷备池（最低备 1 块）”做 LTB，比紧急跨国调货便宜且不用赌 2～4 周物流。新项目不应再选 90-30 平台，直接评估 RX3i PACSystems 或分布式远程 I/O。
替换与升级建议
✅ 直接替换
- IC693CHS392（任意后缀无功能差异，含 -K、-A、-CA 等）——Pin-to-Pin、槽位定义、DIP 开关设置、扩展电缆接口完全相同，换完设好机架地址重连扩展线即可，无需改程序或组态。
- IC693CHS398（10 槽带扩展口的主/扩展兼容底板）——若你只需扩展功能可替入，但 CHS398 价格通常更高且部分批次支持作主机架，注意 DIP 地址不与现网冲突即可。
⚠️ 软件兼容（需改配置/重接线）
- IC693CHS391（10 槽 CPU 主机架）——物理尺寸相同但 Slot 0 设计插 CPU 而非电源，若你临时用它替 CHS392J 必须把电源模块移到 Slot 1、CPU 装 Slot 0 改为主机架架构，这等于重组系统拓扑，不适合应急替换扩展机架。仅在做整机柜改造时考虑互换。
- 升级到 RX3i 机架（IC695CHSxx）——完全不同的背板总线与电源架构，不能在 90-30 系统使用；若整体升级需换 CPU/电源/底板并重做硬件配置与 %I/%Q 地址映射。
❌ 硬件不兼容
- IC693CHS390（5 槽扩展底板）——槽位数量不同，物理上可替但会损失 5 个 I/O 槽位，不属于对等替换，仅紧急限点运行时临时凑合（不推荐）。
- Series 90-70（IC697CHSxxx）或 VersaMax 底板——总线不兼容，无法插入或通信。
