描述
产品详情
· 型号：IC687BEM742
· 品牌：GE Fanuc / Emerson
· 系列：Series 90-70（IC697 机架）/ RX7i（IC698 机架）FIP 总线扩展模块（配套 IC697CPUxx、IC697BEM713 主 BEM、远程 I/O 机箱）
规格参数
| 参数项 | 数值/说明 |
|---|---|
| 模块定位 | FIP Bus Controller / Bus Expansion Module（Slave BEM 或冗余 FIP 接口） |
| 适配平台 | GE Series 90-70（VME Integrator 机架）、PACSystems RX7i |
| 总线协议 | WorldFIP / FIP（1 Mbit/s 物理层），非 Profibus DP、非 Genius |
| 通道数 | 双通道 A/B 冗余，可独立挂两段 FIP 或做 1oo2 冗余 |
| 处理器 | 32 位 RISC 通信控制器 |
| 内存 | 512 KB SRAM（数据缓冲）+ 2 MB Flash（固件/配置/SOE） |
| 背板取电 | 5 V DC @ 0.8 A（典型），由 90-70/VME 背板供 |
| 前端接口 | 2×FIP 屏蔽双绞线端子（A/B）、1×RS-232 9 针 D-sub（维护/刷固件） |
| 传输距离 | ≤1 km（屏蔽双绞，无中继） |
| 带载能力 | 每通道 256 I/O 点（512 总计），或对应 FIP 变量表容量 |
| 冗余切换 | A/B 通道自动检测，故障切换 <50 ms |
| 指示 LED | MODULE OK、RUN、CH A Carrier/Transmit、CH B Carrier/Transmit（6 灯） |
| 热插拔 | VME Integrator 机架支持（冗余对可带电换，单机换需停机架） |
| 组态软件 | Proficy Machine Edition（90-70 工程），无 DIP 拨码，软件配节点 |
| 工作温度 | -40~+85 ℃（宽温不降额），存储 -40~+85 ℃ |
| 尺寸重量 | 约 250×220×20 mm（半槽长卡），0.36 kg |
| 生命周期 | 90-70 系停产多年，BEM742 原厂新件绝迹，市面全拆机/库存/认证再造 |
| 易混型号 | IC687BEM713（主 BEM Master）、IC693BEM321（90-30 Genius）、IC695PBMxxx（RX3i Profibus）、商家乱标的”IC687BEM742 Profibus 版”不存在 |
产品介绍

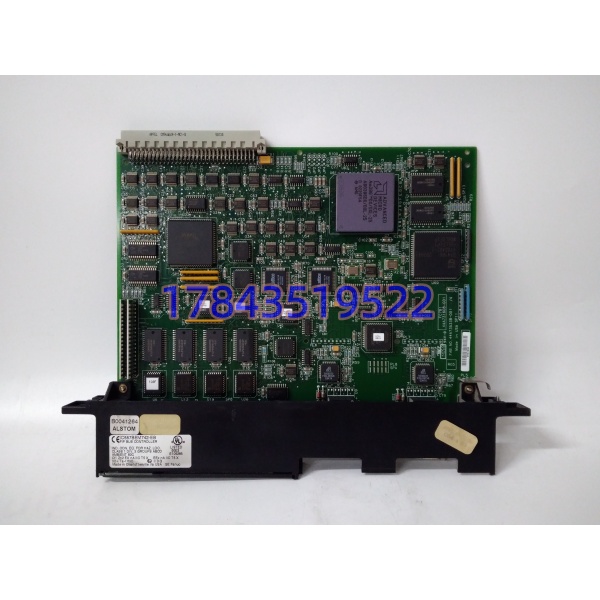

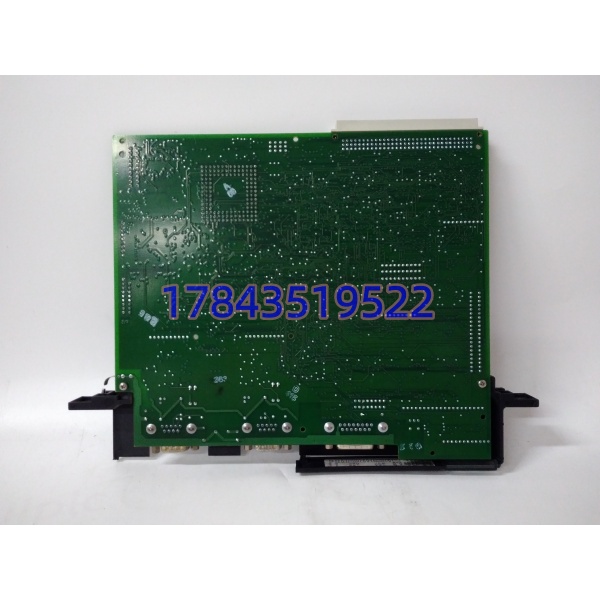

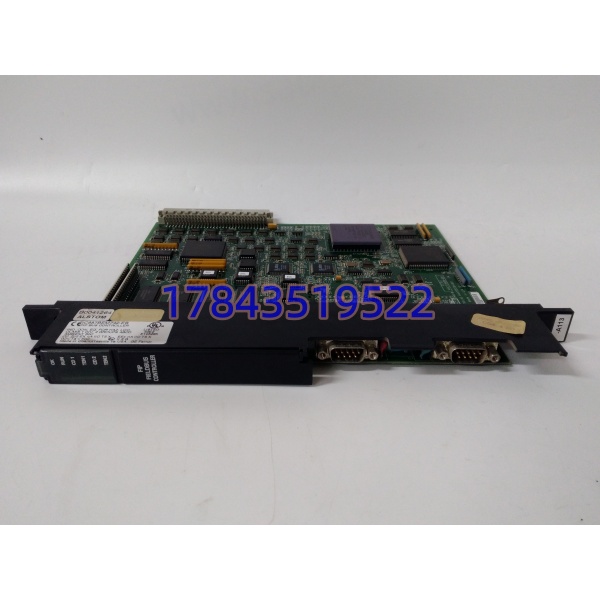

IC687BEM742 是 90-70 系统里干 FIP 总线桥的那块半槽卡。CPU（如 IC697CPU772）跑逻辑，BEM742 在 VME 背板侧收 CPU 数据，前端两路 FIP 甩出去挂远程 I/O 机箱（里面再插 IC697 系 I/O）或现场 FIP 仪表/变频器。和 IC687BEM713 的关系是：713 常做 Master BEM 在主机架，742 做 Slave BEM 在远程机箱或做双通道冗余接口，两者固件角色不同不能盲换。WorldFIP 是法系老总线（施耐德/GE 核电水务用过），不是 Profibus，商家页写”Profibus-DP 主站”是拿 IC695PBM 的描述套过来——RX3i 才用 IC695PBM，90-70 没有 Profibus 原生卡这说法。
和上一轮 GDD471A001（ABB Harmony 高压 DI/DO）完全不是一个宇宙：BEM742 是通信桥、不带 I/O 点、不采 125 V 信号。坦白讲这模块原厂随 90-70 一起进博物馆了，市面拆机件故障模式主要是：Flash 里 FIP 节点表 CRC 错、RS-232 刷固件口 MAX232 死、双 FIP 变压器一端受潮。它的现场价值是”90-70 老水电厂远程泵房 I/O 掉线，查下来是 BEM742 A 通道 FIP 变压器虚焊，拔卡留机架，插同件 Control Builder 不用改节点表，远程机箱 3 分钟重同步”。
应用场景与行业案例
我在某 90 年代建的水电厂碰到过：主机房 IC697CPU 带 3 面远程泵房机箱，每面机箱插 IC687BEM742 做 Slave BEM。夜班 2 号泵房 BEM742 的 CH A Carrier 灯灭，远程 32 点 DI/DO 全灰，但 CH B 还活着，系统没跳机只是降为单通道运行。查下来是 A 口 FIP 双绞线在电缆沟被积水泡了半年，屏蔽层接地电阻劣化，BEM742 侧变压器次级氧化。非计划停机不怕 BEM 死，怕的是”单通道运行没人发现，三天后 B 口也潮了，泵房全灰”——那种事出了操作工只能手动去现场启泵。
典型场景：
- 水电厂远程泵房/闸门：90-70 主机房经 双 FIP 光纤转铜缆挂 3~5 面远程 I/O 机箱，距主机房 800 m 内不用中继。
- 核电辅助系统：WorldFIP 确定性好、法国系仪控遗留多， 做老机组仪控接口桥。
- 冶金高炉上料：90-70 主控经 FIP 挂料批秤远程站，1 Mbit/s 够用且抗变频器群干扰优于 Profibus 早期版。
- 市政污水分布式 I/O：老 90-70 改造过渡期， 保原有 FIP 远程站不动，上层加 RX3i 网关做协议收敛。
- 老线保产：EPC 原图锁定 IC687BEM742，采购单只写”BEM 通信卡”买回来可能是 IC687BEM713（Master 角色）插 Slave 槽不认，或商家发 IC695PBM（RX3i Profibus）物理槽都不对。
真实案例：
西北某老化工 2002 年 90-70 系统，2021 年检修发现 2 块 中有 1 块 Flash 里 FIP 节点表丢失（上电后 CH A/B 灯闪但远程机箱不扫到）。库房领出一块标”全新 IC687BEM742″的库存，面标对，但用 RS-232 连笔记本刷原节点表时，商家给的固件是 RX3i 版（不兼容 90-70 的 FIP 栈），刷进去直接 MODULE OK 灯灭。退掉，找 GE 老渠道订带原 90-70 FIP 固件（版号含 -90-70 标识）的拆机件，出厂带双 FIP 通道扫远程机箱测试（挂 1 面 IC697 远程箱跑 48 h 无掉同步），窗口期 45 分钟换完，泵房 I/O 3 分钟全绿。老师傅说：” 这卡，固件是 90-70 还是 RX3i 差出一代，RS-232 口插错线刷错件，比没备件还惨。”
