描述
产品详情

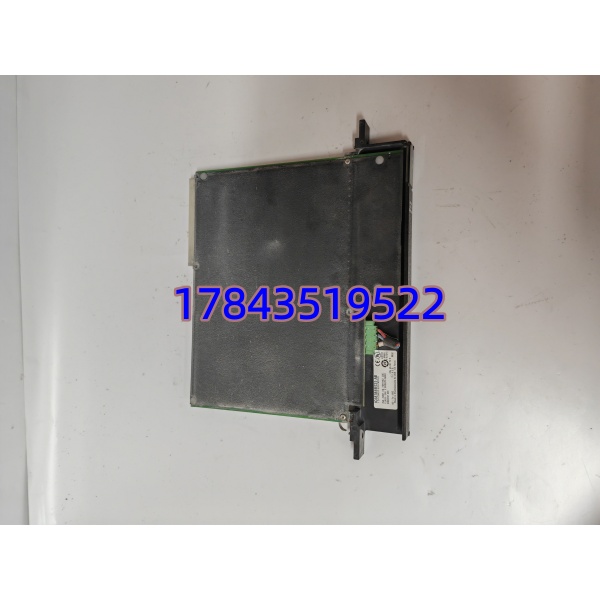

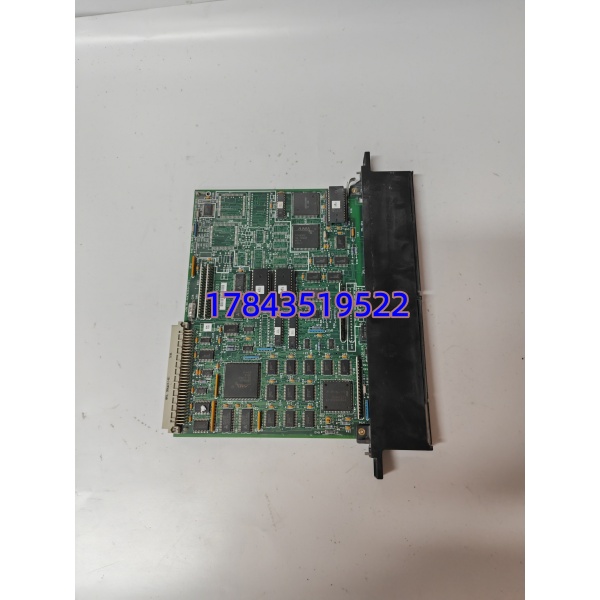

· 型号：IC687BEM731-AB
· 品牌：GE Fanuc（现归入 Emerson PACSystems™ GE 遗产产品线）
· 系列：Series 90-70 — IC687BEM731 PROFIBUS-DP Master Module
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IC687BEM731-AB |
| 适用 PLC 系统 | GE Fanuc Series 90-70（IC697 机架 + IC697CPU7xx 系列） |
| 模块类型 | PROFIBUS-DP Master (Class 1) Bus Expansion Module (BEM) |
| 背板接口 | VME bus（90-70 机架专用插槽，不可用于 90-30） |
| 总线接口 | 1× DB9 Female (RS-485) PROFIBUS-DP + 1× AUX DB9 |
| 波特率 | 9.6 kbps ～ 12 Mbps（自动协商或手动设定） |
| 支持协议 | PROFIBUS-DP v0（ cyclic data ）/ 部分 v1 服务（依固件），兼容 Siemens GSD |
| 最大从站数 | 典型 ≤ 125 节点（实际受线缆与中继器限制，工程中常用 ≤ 32 每网段） |
| 外部供电 | 需配 IC697PWRxxx 或外接 24 VDC 至 BEM 端子块（部分配置经机架背板供） |
| 状态指示 | 前面板 LED：MOD（模块状态）、COM（总线通信）、ERR 等 |
| 组态软件 | GE Proficy Machine Edition (PME) / DOS-based Configurator，导入 Siemens GSD |
| 工作温度 | 0℃ ～ +60℃（运行），-40℃ ～ +85℃（存储） |
| 湿度 | 5%～95% RH（非冷凝） |
| 认证 | CE / UL / cUL / FM，符合 EN 50170 / IEC 61158 |
| 版本差异 | -AB 为后期版本，固件诊断与 GSD 文件较 -A 版更新；严格来说需 PME 版本支持对应 GSD |
产品介绍
90-70 系统要和西门子 S7-300/400 远程站或第三方 DP 从站（变频器、智能仪表）打交道时，缺的就是这块 BEM731。它不走 CPU 扫描程序，靠 VME 背板 DMA 方式周期性刷新 I/O 映像区，实时性比用串口网关强得多——在一个老旧轧线改造里碰到过用第三方串口转 DP 网关延迟大到影响闭环控制，换回原装 BEM731 后扫描抖动消失，Profibus 示波器看波形也稳。
采购这模块最大的坑是版本后缀：-AB 和早期 -A 硬件引脚一样，但 GSD 文件版本不同，如果你用老版 MS-DOS config 工具可能认不出 -AB，得用较新 PME 或单独更新 GSD（Siemens 标准 gsd可向下兼容）。另外注意它不能用于 Series 90-30 机架（那是 IC693BEM331），买错物理插不进。我们出货做背板 ID 读取及 DB9 口环回测试，附对应 GSD 文件光盘/下载链接。
替换与升级建议
✅ 直接替换
- IC687BEM731-A — 同插槽同引脚，-AB 可原位替换早期 -A 版，建议同步更新 PLC 工程内 GSD 引用并按新模块重下载配置，工作量极小。
- IC687BEM731-AA（若有库存） — 部分批次 AA/AB 差异仅在工厂测试固件，互代性需核对 Release Note，通常 -AB 向下兼容。
⚠️ 软件兼容（需改配置）
- IC693BEM331（90-30 系列 PROFIBUS Master）— 功能类似但物理尺寸与背板总线不同，无法直接插入 90-70 机架。若系统整体迁移到 90-30 才可考虑，否则不属于同级替换。
- 第三方 PROFIBUS 网卡（如 Hilscher、Anybus）插 PC 槽 — 架构完全不同（PC-based Master vs PLC BEM），需重写通信程序，不建议模块级替换。
❌ 硬件不兼容
- IC697CMM711（以太网接口模块）— 不同总线类型，不能代替 PROFIBUS 主站功能。
- Siemens CP343-5 / CP5611 — 西门子自有主站卡，不兼容 GE 90-70 VME 背板。
