描述
关键技术规格
| 参数名称 | 规格数值 |
|---|---|
| 输入通道数 | 8路，单端输入 |
| 信号类型 | 0 至 20 mA 电流 |
| 分辨率 | 12位 |
| 输入阻抗 | 250 Ω (典型值) |
| 共模抑制比 | 40 dB (最小值, 50/60 Hz) |
| 数据刷新率 | 每个模块每次总线传输 |
| 隔离电压 | 1500 Vrms (通道与逻辑/电源之间) |
| 接线方式 | 可拆卸端子块 |
| 工作温度 | 0°C 至 60°C (32°F 至 140°F) |
| 相对湿度 | 5% 至 95% (无冷凝) |
| 认证 | UL, CSA, CE |
产品深度介绍

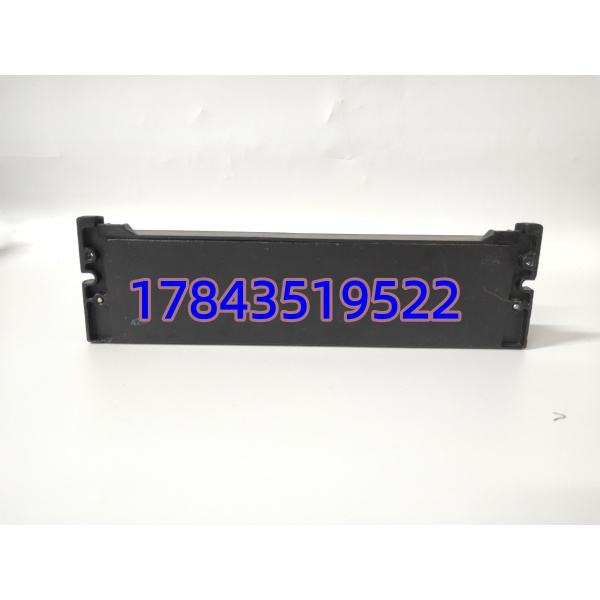

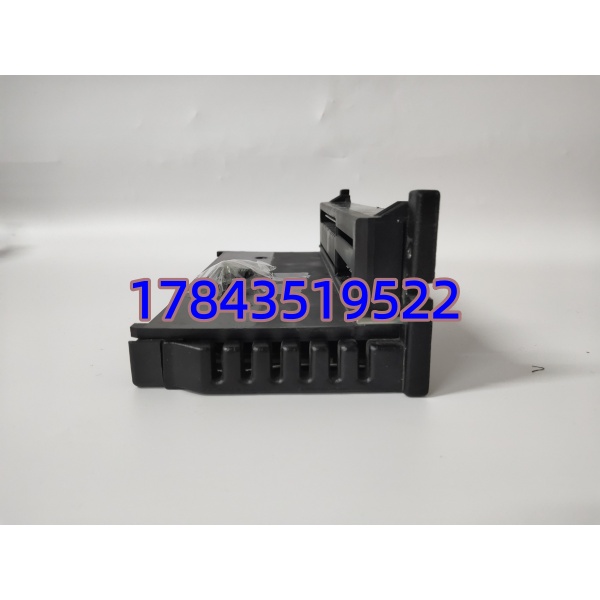

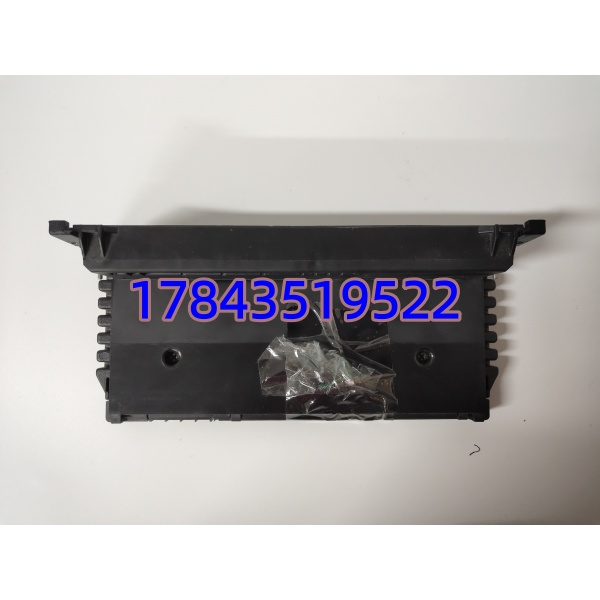

IC660TBA026M 是 GE Fanuc Genius I/O 分布式控制系统中的关键模拟量输入模块。它的主要职责是采集现场的 0-20mA 电流信号，并将其转换为数字量，通过 Genius 总线传输给主控制器（如 Series 90 PLC）。在化工、水处理等老系统中，这款模块因其稳定的电气隔离和抗干扰能力，至今仍在服役。
作为 IC660TBA026 的后续版本，”M” 后缀通常意味着制造上的改进或物料变更，但在功能和引脚定义上保持了高度兼容。对于维护工程师而言，它最大的价值在于其可拆卸的端子块设计，允许在不停电的情况下更换模块（需先断开现场接线），大大缩短了故障处理时间。其12位的分辨率对于大多数过程控制应用来说已经足够精确。
兼容性与替代选型
- IC660TBA026 → IC660TBA026M : ✅ 直接替换 (M版本是026的升级版，通常可以直接替换，但建议核对固件版本)。
- IC660TBD026 → IC660TBA026M : ❌ 绝对不兼容 (TBD026是0-10V电压输入模块，与026M的电流输入特性完全不同，混用会导致信号错误或模块损坏)。
- IC660TBA024 → IC660TBA026M : ❌ 绝对不兼容 (024是热电偶输入模块，信号类型和量程均不匹配)。
⚠️ 常见选型误区：
务必分清 TBA (电流输入) 和 TBD (电压输入) 系列。虽然外观一样，但内部电路完全不同。如果现场传感器是两线制变送器输出4-20mA，必须选用TBA系列。如果错用了TBD电压模块，需要在回路中额外串联一个250Ω的精密电阻才能读取到信号，否则读数会异常。
