描述
产品详情
· 型号：IC660ELB912J
· 品牌：GE / GE Fanuc（现Emerson自动化）
· 系列：Genius I/O，配PCIM（IC660ELB921单槽 / IC660ELB922双槽）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | Genius µGENI 网络接口子板（Electronic Logic Bus sub-board） |
| 配套主机卡 | PCIM：IC660ELB921（单槽ISA/PCI）、IC660ELB922（双槽，可插2块ELB912J） |
| 总线协议 | Genius现场总线（HDLC基带，专有GE协议） |
| 通信接口 | 1×可切换RS-232/RS-485（Genius端子排），接Genius总线变压器/电缆 |
| 波特率选项 | 38.4 k / 76.8 k / 153.6 kbps（标准及扩展），现场多用153.6k |
| 最大从站数 | 单子板管理30个Genius节点（I/O块、变频器、仪表、通信适配器） |
| 电源要求 | +5 VDC ±5%，400 mA（由PCIM底板供，不需外部电源） |
| 内存关联 | 主机侧占用4字节I/O映射，子板带16 KB SRAM（报文缓冲） |
| 状态指示 | 2×LED：RUN（绿色，板卡运行）、COMM（绿色闪烁，总线活动） |
| 工作温度 | 0 至 +60°C（工业级，非宽温，-40找PCIM宽温版需核对/以原厂手册为准） |
| 存储温度 | -40 至 +85°C |
| 湿度 | 5% 至 95%（非冷凝） |
| 安装形式 | 插在PCIM卡的子板插座上（垂直金手指），螺钉固定挡片 |
| 尺寸（约） | 单槽ISA/PCI子板，约224×91×119 mm含挡片（PCIM主机卡尺寸参考） |
| 重量 | 约1.36 kg含PCIM主机卡，子板单独约0.2 kg |
产品介绍

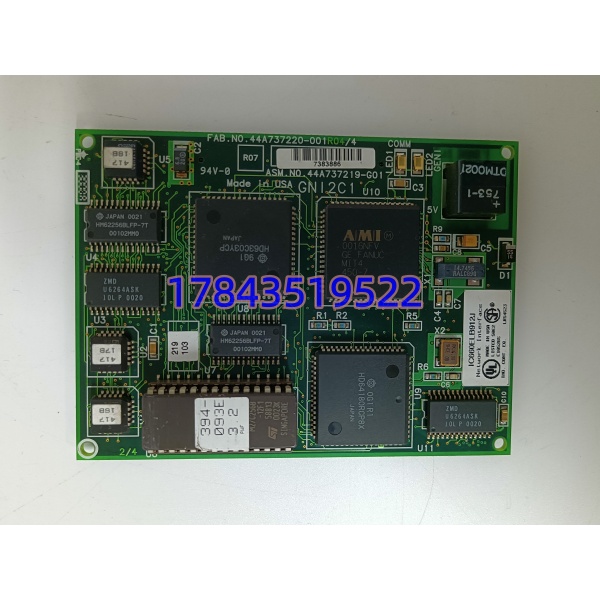

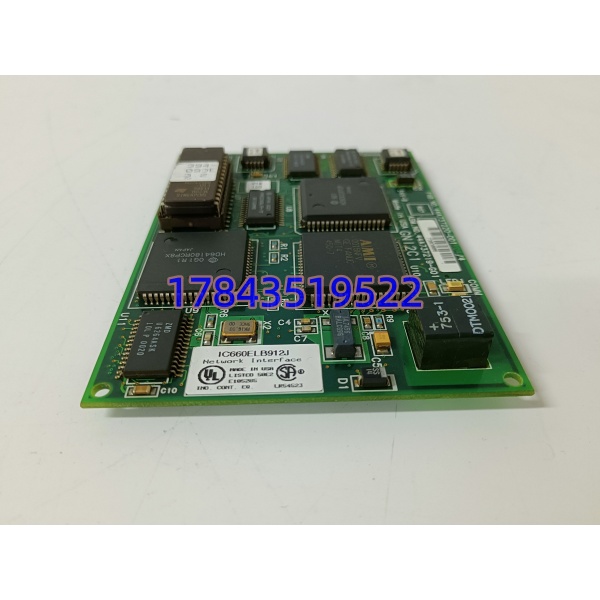

IC660ELB912J 是 GE Genius I/O 体系里的 µGENI 网络接口子板，本身不带I/O通道，任务是把插了PCIM主机卡（IC660ELB921/922）的工控机或笔记本，变成Genius总线上的一个主站。简单说：PCIM卡插在ISA或PCI槽里，ELB912J子板插在PCIM上，再通过RS-485/变压器接到Genius双绞线总线，上位机跑Proficy/PMxx或LabVIEW调用驱动，就能透明读写远端IC660系列I/O块、90-30/90-70 PLC、变频器、现场仪表。
和直接用90-70 CPU做主站比，这组合专用于实验室台架、燃机测试、老厂改造时要把PC直接挂Genius总线的场景——不用改PLC程序，PC当临时主站或并行监听。有一点要注意：ELB912J只是子板，不能单独用，必须配PCIM主机卡，而且只跑Genius协议，不自带以太网/IP或Modbus，想转协议得在上位机软路由或用网关。
应用场景与行业案例
我在现场遇到过：电厂大修时90-70 CPU故障待件，但辅机系统Genius总线上还挂了40多个IC660 I/O块和Mark VI干接点，运行部要临时监视阀门限位和跳闸信号，总控室画面全黑，这时候PC+PCIM+ELB912J就是最快救场。
- 燃气轮机试车台：工控机插IC660ELB922双槽PCIM+两块ELB912J，Genius总线拉28只IC660热电偶/DI块，5 ms周期采512点温度/火焰检测器，LabVIEW做实频曲线，不用动Mark VI程序。
- 炼厂老装置改造：原90-70退役，保留Genius总线上的IC660BB/BD I/O块，用PC+ELB912J当临时主站先跑三个月，等PACSystems RX3i适配器到货过渡，零I/O重新布线。
- 水电厂辅机监控：笔记本+单槽PCIM+拎到现场，RS-485夹到Genius终端电阻旁，扫全总线30个节点做离线诊断，查哪块I/O块FAULT灯闪但PLC没报出来。
背景是北方某9F燃机检修后热态点火，凌晨2点 Mark VIe 做不了Genius协议抓老式IC660继电器输出块状态（急停/阀门限位全在老Genius环上），SCADA点全灰。翻备件柜翻出一台旧工控机、IC660ELB921单槽PCIM和一块子板，ISA槽插好、Genius变压器接总线终端，上电装GE Genius PCIM驱动V2.10，设153.6k波特率点Scan Bus——2秒刷出27个节点，急停DI和主汽门限位全在。开Genius Test面板映射到LabVIEW做临时监视，点火顺控走完没耽误。说实话，这老ISA子板在凌晨2点的电厂比新PAC还管用，库房里留一套PCIM+比啥都踏实。
