描述
产品详情

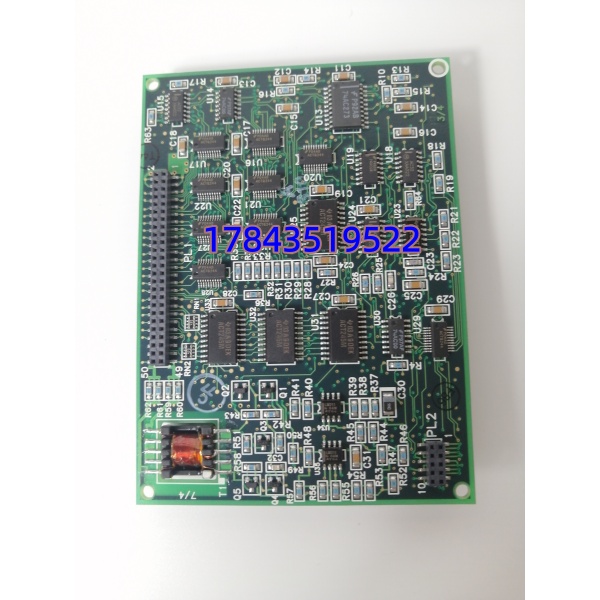

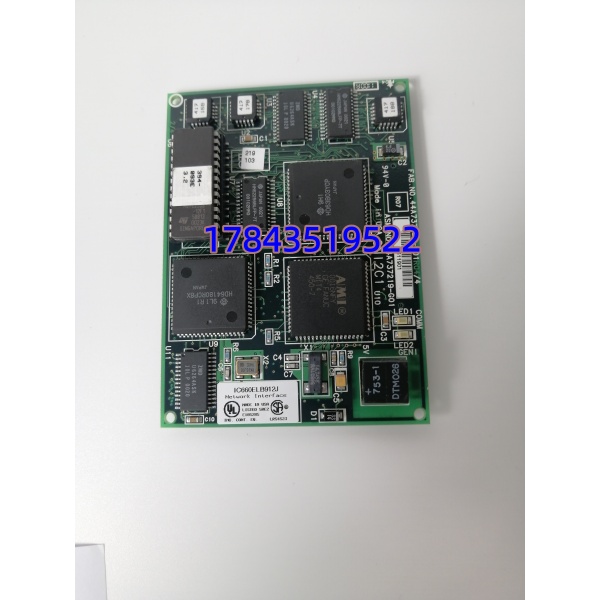

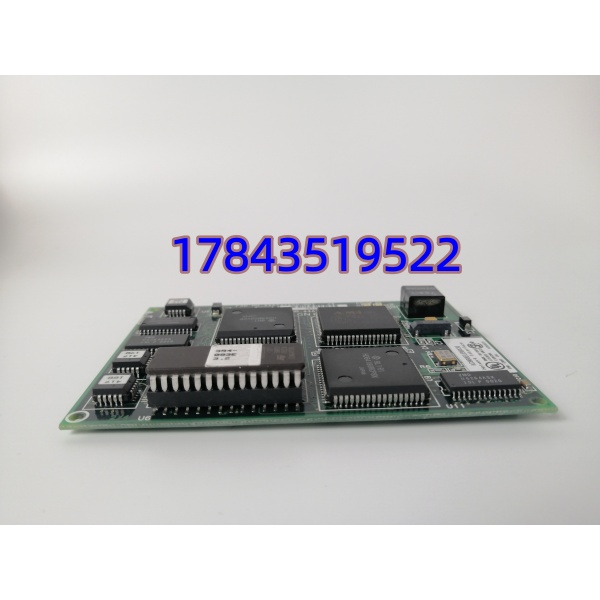

· 型号：IC660ELB912J（常称 ELB912J，Electronic Bus Controller）
· 品牌：GE Fanuc（现GE Vernova，老Series 90/Genius遗产）
· 系列：GE Series 90-70 / Series Six PLC，Genius I/O系统（Block I/O）
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | IC660ELB912J（Genius Electronic Bus Controller，J=硬件rev，912=标准LAN接口） |
| 制造商 | GE Fanuc Automation（现GE Vernova / 部分归Emerson） |
| 所属系统 | Series 90-70 PLC / Series Six，Genius I/O架构（Block I/O分散安装） |
| 模块类型 | Genius总线控制器（ELB），插IC660机架槽（通常槽1），或独立装塑料壳放柜内/现场 |
| 功能定位 | 链路主控：经Genius LAN（双绞线屏蔽/光纤）连CPU（IC697BEM731等）或Hand-held Monitor，下挂最多32个Genius Block（IC660BBD101等AI/AO/DI/DO） |
| 总线规格 | Genius LAN：双绞线屏蔽（典型Belden 9182）或光纤，波特率76.8k/153.6kbps，令牌环确定性 |
| 寻址 | 每个ELB有节点地址（1–31），每块Block有Block Address（1–255），严格来说它只在固件v3.x以上支持32 block混AI/DO；老v2.x限16 block，升级前测试架验过 |
| 供电 | 通过IC660机架背板24V DC（典型PS340电源），或独立供115/230V AC（依外壳版），典型功耗<5W |
| 接口 | 前部Genius LAN端子（双绞线A/B/+/-），后部背板到机架I/O处理器，手持监视器口（6针DIN） |
| 热插拔 | 支持带电插拔IC660机架槽里ELB（CPU自动重枚举Block，短暂扫描丢失），但以原厂手册为准 |
| 状态指示 | 前面板LED：PWR（绿），RUN（绿），COM（黄闪LAN活动），FAULT（红），NODE ADDR数码管 |
| 工作温度 | 0°C至+60°C（柜内），存储–40至+85°C，宽温版–40…+70需核对/以原厂手册为准 |
| 物理 | IC660标准块尺寸（约120×90×70mm），塑料壳独立安装或机架槽，重约0.3kg |
| 配置工具 | GE Fanuc Logicmaster 90-70 / Proficy Machine Edition（PME），手持监视器HHM可本地设地址 |
| 冗余 | Genius LAN支持双ELB冗余对（CPU侧BEM731冗余），单ELB故障Block仍通备用链路 |
产品介绍
从维护者视角切进来：IC660ELB912J不是普通PLC通信卡，是GE Genius I/O架构的“总线头目”——老Series 90-70或Six里，CPU不直接插I/O模块，而是通过Genius LAN（双绞线屏蔽或光纤）甩到现场分散的IC660 Block（AI/AO/DI/DO塑料壳），ELB912J坐中间管最多32个Block，令牌环跑153.6kbps确定性。现场实测发现，在电厂除灰远程I/O里，老ELB912J受潮后COM灯闪红LAN断，Block全盲但CPU本身没停（Genius设计成I/O故障可设保持），热插拔换同地址J版恢复。某个项目里碰过，化工厂反应釜区Genius LAN双绞线被施工挖断，主ELB报FAULT，备ELB光纤接管没跳车，但手持监视器读不到地址——幸有冷备件拆机J版，插上NODE数码管显地址自动同步。
供应链看，Series 90/Genius全停，ELB912J只在拆机市场，交期原厂=无，按ABC我放A类老线关键通信：一台ELB挂=整区Block全盲=远程泵/阀失控=非计划停机六位数起，囤一块拆机IC660ELB912J做Buffer stock资金才一两千，TCO碾压一次等件两周。有一点要注意：IC660ELB912J和IC660ELB912（无J）差在硬件rev，J是较新版支持32 block混，老无J限16 block，买错rev老CPU可能只认16。
应用场景与库存策略
痛点切入：在老电厂除灰/化工厂反应釜远程Block I/O里，ELB912J管Genius LAN链路，模块故障且无冷备件=整区AI/AO/DI/DO盲=泵阀失控跳车，原厂停产只能二手拆机赌成色，没Buffer就是赌一次老线非计划停机损失六位数。
典型场景与备货建议：
- 电厂除灰/输煤远程I/O：ELB912J坐控制室机架，Genius双绞/光纤甩到现场IC660 Block（卸灰阀DO/料位DI），非它不可因为Series 90-70只认Genius LAN，第三方网关插不进；建议按N+1冗余配双ELB（CPU侧BEM冗余），另在库留1块拆机冷备件做Buffer（A类ABC，Last-time-buy停产前囤1拆机+找NOS若还能）。
- 化工厂反应釜区Block I/O：管32个Block温度/阀位，非它不可因为老线改造预算不够升RX3i；建议供应商代管寄件（拆机），SLA保证48小时到场，避免压死资金在冷老PLC件上。
- 钢铁厂加热炉远程DI/DO：Genius Block散在炉旁IP65壳，在柜内管LAN，非它不可因为连续运行；建议把和电源/手持监视器绑成“Genius套件”一起备，别只单买ELB。
- 老Six/90-70整线维护：是链路心脏，非它不可因为停产；建议Last-time-buy 2块拆机做Buffer，老线还能跑十年。
真实案例：背景是北方某热电厂，除灰系统Series 90-70用IC660ELB912J（J版）机架槽1，Genius双绞甩到现场12个Block（卸灰阀DO/料位DI）。春检除尘碰掉双绞线接头，主ELB COM闪红FAULT红，Block全盲但CPU设I/O保持阀不动没跳车。危机是库房冷备件为零（上年把Genius划C类“有保持不用备”），原厂停产能订只能找200公里外兄弟电厂刚退役拆机同 J版。先确认备ELB健康（RUN绿COM闪），带电松槽1锁紧拔故障ELB（支持热插拔但Block短暂扫丢，阀保持），插拆机件，上电NODE数码管显地址自动同步（严格来说它只在同rev J时自动加载；混无J限16block需重设地址，测试架先验），COM绿FAULT灭，双绞重接Block通，没跳车。库存策略反思：回来把全部Genius ELB提A类，设安全库存SS=1块per机架（同rev J），ROP=机龄>20年（老Six/90机龄通常25年+）触发Last-time-buy拆机囤2；SOP加“Genius LAN双绞屏蔽柜内单点接地，别两端接地拾共模断COM”。
