描述
产品详情

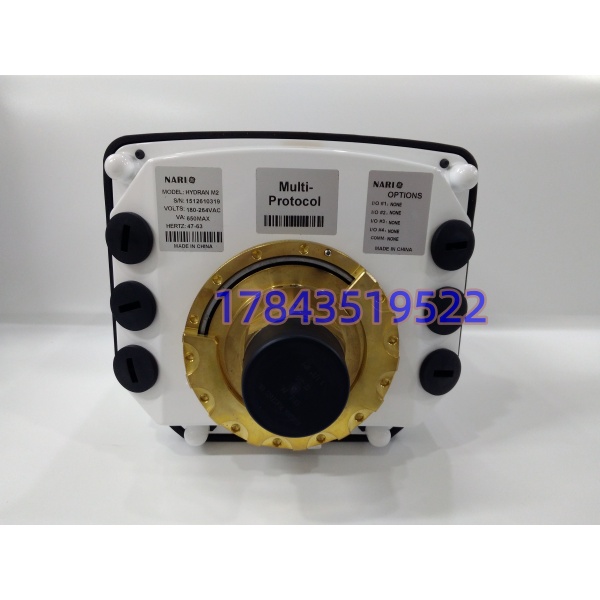

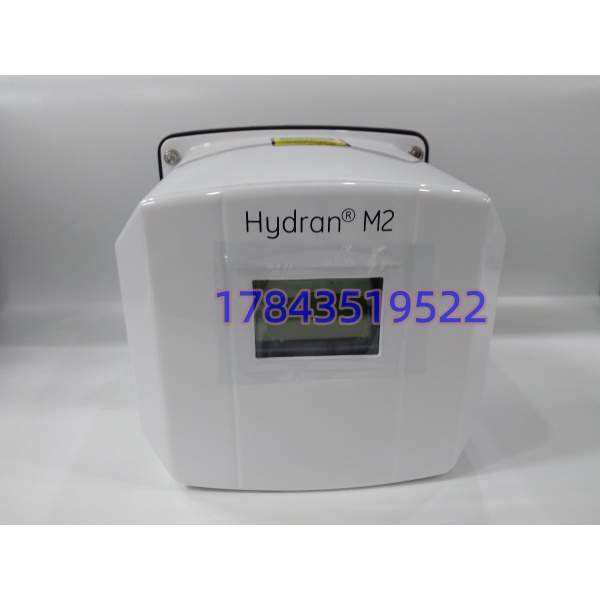

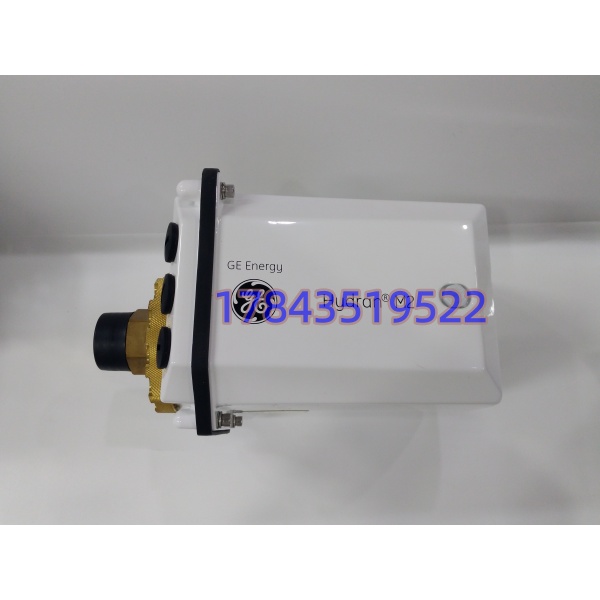

· 型号：Hydran M2
· 品牌：GE (通用电气)
· 系列：Hydran 在线监测系列
技术参数
| 参数项 | 规格值/描述 | 备注 |
|---|---|---|
| 监测对象 | 油中溶解气体 (DGA) & 水分 | 核心功能 |
| 气体传感器 | 仅氢气 / 复合气体 (可选) | 复合气体对H₂, CO, C₂H₂, C₂H₄敏感 |
| 水分测量 | %RH 和 ppm | 实时跟踪 |
| 安装方式 | 单阀安装，无泵无移动部件 | 极简维护 |
| 气体萃取 | 耐真空萃取膜 | 核心专利设计 |
| 数学模型 | 基于 IEEE/IEC 标准 | 板载计算，非云端 |
| 模型输出示例 | 绕组热点温度、纸中湿度、绝缘老化等 | 需接入额外传感器 |
| 通信接口 | RS-485 (标配), TCP/IP/光纤 (可选) | 协议: Modbus, DNP3.0, IEC 61850 |
| 报警设置 | 双级报警 (Alert/Alarm) | 可配置 |
| 自检功能 | 每15天自动自检 | 包含传感器、电源、油阀状态 |
| 防护等级 | NEMA 4X (IP66) | 户外防护 |
| 数据记录 | 长达一年历史数据 | 本地存储 |
产品介绍
变压器突然跳闸，事后DGA分析才发现乙炔超标，这种“死后验尸”的代价谁都付不起。Hydran M2 的核心价值就在于把“事后分析”变成“事前预警”，它通过一个耐真空的萃取膜，24小时不间断地从变压器油里“嗅”出故障气体和水分，在电弧或过热真正恶化前就发出警报13。
现场实测发现，它最聪明的地方不是“测得准”，而是“算得清”。严格来说，它不只是个传感器，更是个边缘计算节点。当你接入油温、负载等外部信号后，它能基于IEEE标准在本地直接算出绕组热点温度、纸绝缘湿度甚至过载能力，这些数据直接就能喂给SCADA，省去了中间网关和云端订阅费13。但必须诚实提醒：别迷信“复合气体”传感器。它对氢气100%响应，对乙炔（电弧）、乙烯（油过热）、一氧化碳（纸过热）也敏感，但无法区分具体是哪种气体超标12。如果你的变压器是核心枢纽，需要精准定位故障类型，请考虑更高端的色谱在线监测仪；Hydran M2 的定位是“高性价比的早期趋势预警”，而非“故障诊断专家”。
替换与升级建议
- ✅ 直接替换：Hydran M2 (Mark III)13。注意核对传感器类型（仅氢气 vs 复合气体），这是硬件差异，无法通过软件更改。严格来说，早期Mark II版本在电子板和电源上已不符合RoHS，且不支持酯类油，新项目务必确认是Mark III1。
- ⚠️ 软件兼容（需改配置）：Hydran 201Ci7。同属GE Hydran家族，但通信协议栈和配置工具（Perception vs 201Ci Config）不同。替换后需重新配置报警阈值、通信地址及数学模型参数，预留至少2-4小时调试时间。
- ❌ 硬件不兼容：Kelman DGA900 / Siemens Sitrans6。虽然功能定位相似，但安装法兰、萃取膜接口、通信协议、配置软件全不兼容，强行替换需重新加工阀门接口、改线、重写SCADA点表，成本极高。
