描述
产品详情
· 型号：HE700GEN200C
· 品牌：Horner APG（为GE Fanuc代工）
· 系列：HE700GEN系列 / uGENI VME系列
规格参数
- 型号：HE700GEN200C
- 品牌：Horner APG（为GE Fanuc代工生产）
- 产品类型：双通道Genius接口模块 / VME总线通信适配器
- 所属系统：GE Fanuc VME机架系统 / Series 90-30 PLC扩展架构
- 通道数：双通道（2路Genius总线接口）
- 对比型号：HE700GEN100（单通道版本）
- 总线类型：VME背板
- 供电电压：5V DC（由VME背板提供）
- 电流消耗：约200mA
- 功耗：约1W
- 工作温度：0℃ ~ +60℃
- 存储温度：-40℃ ~ +70℃
- 相对湿度：5% ~ 95%RH（无凝露）
- 配置方式：板载DIP开关配置
- 连接器类型：前面板螺钉式连接器
- 子板型号：GNI2C1
- ASM编号：44A737219-G01
- FAB编号：44A737220-001R04/4
- 芯片版本：3.2
- 部件号：HE700GEN200 Rev.1
- 安装方式：VME背板插槽安装
- 重量：约0.21kg
- 尺寸：标准VME模块尺寸（具体以实物为准）
- 通信协议：Genius总线协议
- 防护等级：IP20（柜内安装）
- 认证：符合相关工业标准
- 原产地：美国
产品介绍

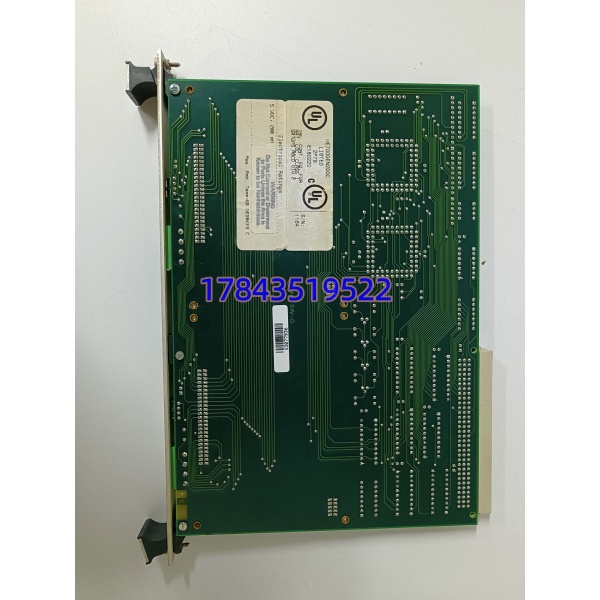

HE700GEN200C是Horner APG公司为GE Fanuc代工生产的一款双通道Genius接口模块，本质上是一座”VME背板到Genius总线”的桥梁。GE Fanuc的老VME机架系统（比如Series 90-30的VME扩展架构）本身跑的是VME总线，但现场的分布式I/O很多是Genius协议的设备。这块模块插在VME背板上，把VME总线上的数据包转换成Genius协议，再发到现场的I/O站；反过来，现场I/O的数据也通过它回传到VME机架里的CPU。
它是HE700GEN系列的双通道版本，比单通道的HE700GEN100多了一路Genius接口，可以同时挂接两个Genius I/O总线段，扩展能力翻倍。板上的DIP开关用来配置总线地址、波特率等参数，前面板的螺钉式连接器接Genius总线电缆。我在现场拆过这种老VME机架，HE700GEN200C插在背板上，两根Genius总线电缆从前面板引出，一根往东区的I/O站，一根往西区的I/O站，布线简洁。
应用场景与行业案例
痛点切入
老GE Fanuc的VME系统在国内装机量不小，但很多用户面临一个尴尬：VME机架里的CPU和通信模块是好的，现场I/O设备也还能用，但中间的接口模块坏了，整个系统就成了”断头路”。HE700GEN200C就是打通这条路的关键节点，没有它，VME系统和Genius I/O之间无法通信。
典型场景
- 火力发电：老火电厂DCS的VME扩展机架与Genius远程I/O通信。非它不可的原因：很多90年代投运的GE Fanuc系统，VME机架在电子间，Genius I/O站在汽机房，两者靠HE700GEN200C对接。
- 石油化工：炼油装置的老GE PLC系统与现场Genius I/O总线连接。这些系统跑了二十多年，I/O模块分散在装置区，Genius总线的抗干扰能力比模拟信号线强，是VME机架和现场I/O之间的唯一接口。
- 冶金行业：轧机控制系统的VME背板与Genius分布式I/O通信。轧机产线长，I/O点多，Genius总线把I/O分散到各机架旁，负责把数据汇总到VME主控。
- 水处理：大型泵站的VME控制系统与Genius远程I/O站通信。泵站分布广，Genius总线的1200米传输距离正好满足，是VME机架侧的接口。
- 造纸行业：纸机DCS的VME扩展与Genius I/O通信。纸机产线长、I/O分散，Genius总线把温度、压力、速度信号就近采集，通过回传到VME主控。
真实案例
2021年夏天，我在南方一家造纸厂，他们一台老GE Fanuc VME控制系统的纸机突然报”Genius总线通信故障”，东区I/O站全部离线。现场排查发现是模块的其中一路Genius接口芯片损坏，该通道的收发器烧了，导致东区I/O站失联。当时正在生产高克重卡纸，东区I/O站管的是烘缸温度，温度失控直接导致纸张过干断裂。仓库里没有备件，原厂说这款已停产多年，建议整套升级。最后通过渠道商找到一块的库存件，凌晨2点换上，重新拨DIP开关配置总线地址后，4点东区I/O站恢复通信，烘缸温度曲线重新上线。电气主管后来跟我说：”这模块看着不起眼，但它一坏，VME系统和现场I/O就断了联系，备件必须囤一块。”
