产品详情

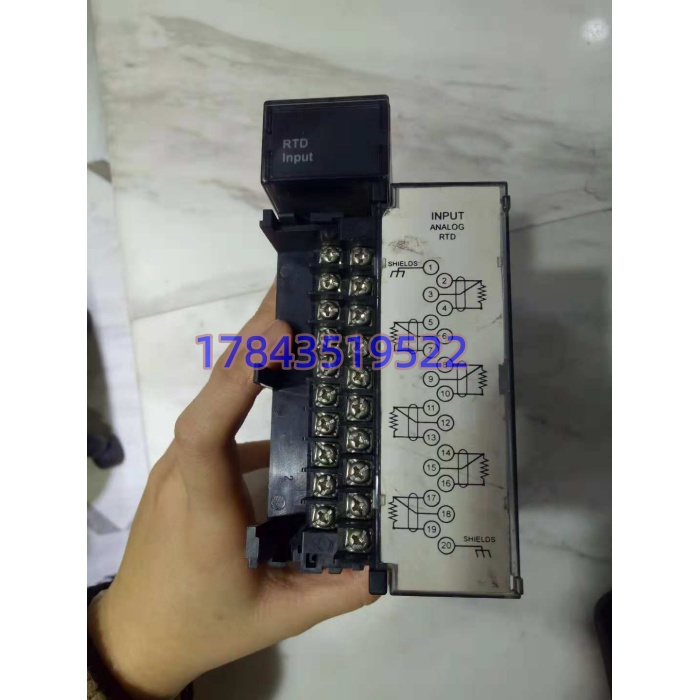

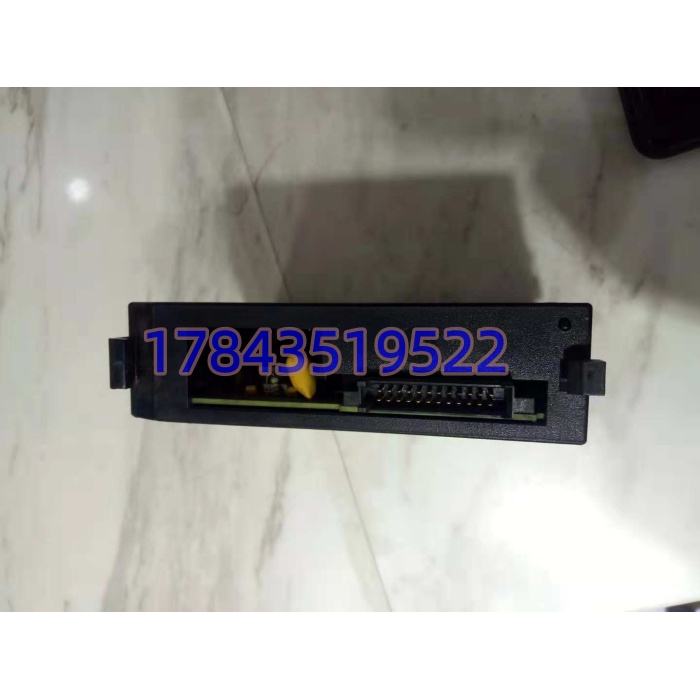

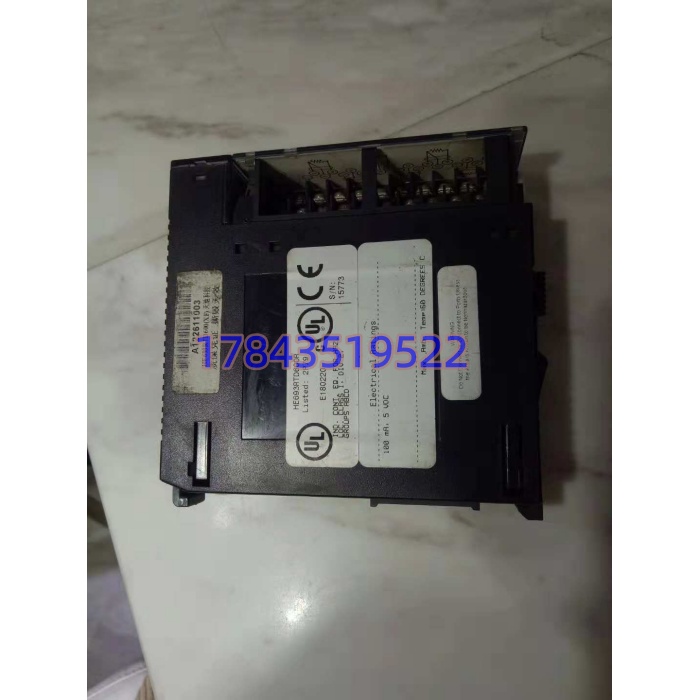

· 型号：HE693RTD600
· 品牌：GE（原 Horner Electric 制造）
· 系列：Series 90-30 智能 RTD 输入模块
规格参数
| 参数项 | 规格值 |
|---|---|
| 通道数 | 6 路独立 RTD，单槽占 6 个 %AI 字 |
| 支持传感器 | Pt100（α=0.00385/0.003902/0.003906）、Pt1000、Ni120、Cu10、Cu50、Cu53、Cu100、PT-90(MIL-7990)、TD5R、线性电阻 |
| 接线制式 | 2 线 / 3 线 / 4 线（软件配；3 线补偿引线电阻，4 线消引线误差，2 线精度降） |
| A/D 类型 | 16 bit 积分型 |
| 分辨率 | 0.1℃ / 0.1℉ |
| 精度 | ±0.5℃ 典型（Pt/Ni 系），Cu10 与 TD5R ±1.0℃ |
| 通道跟踪 | 通道间 ≤0.1℃ |
| 刷新率 | 50 通道/秒（6 通道轮巡约 120 ms 全更新一轮） |
| RTD 激励 | 恒流 330 µA（Pt100 下），模块内部源 |
| 输入阻抗 | >1000 MΩ |
| 背板供电 | 5 V DC，典型 75 mA（≈0.375 W），无外部 24 V 要求 |
| 故障保护 | 通道输入齐纳钳位，传感器断线/短路诊断写状态位 |
| 配置方式 | Proficy Machine Edition 或 Logicmaster 90 硬件组态里选传感器类型/线制/单位，存模块 NVRAM |
| 安装 | IC693 基架（CHS391/397 等）任意 I/O 槽，单槽宽 |
| 环境 | 0~60℃，5~95% RH 无凝露，IP20 柜内 |
| 生命周期 | 原厂随 90-30 平台停产后由 Horner 以 HE693RTD600R 续供，市面 600 原版以库存/拆机为主 |
产品介绍
HE693RTD600 是 90-30 时代把“温度模块”和“通用 AI+变送器”切开的那块卡。它不收 4-20 mA，收的是 RTD 元件本身的电阻，内部给 330 µA 恒流、积分 16 bit、按 IEC 751 曲线线性化，直接出 0.1℃ 步进的 %AI 整数值（典型 2710 代表 271.0℃）。和 IC693ALG220 比，ALG220 收 4-20 mA 得外挂 Pt100 变送器，HE693RTD600 省变送器、省柜内端子、省校准环节，但代价是 RTD 线长了引线电阻得靠 3/4 线制扛。和后来 RX3i 的 IC695ALG600 不通用——背板总线协议不同，硬插不进 IC695 架。
在现场它解决的是“90-30 老线温度点不想动变送器架构”的备件问题。很多 2000-2010 年上的锅炉、HVAC、食品杀菌、制药夹套项目，一排 HE693RTD600 带几十个 Pt100，LM90/PME 里 %AI 地址写死，HMI 直接绑。换件最忌两点：一是拿 HE693RTD600R 当 600 插进去以为完全等价（R 版是 Horner 续供货，固件配置字兼容但批次和 NVRAM 默认值偶尔有差，需核对 PME 里模块版本）；二是 3 线制接线时三根线径长度不一致，不平衡误差直接吃掉 ±0.5℃ 精度。
应用场景与行业案例
我在现场遇到过最误事的就是“3 线 Pt100 换线时用了两段不同批电缆”：老师傅图省事，CH2 的 3 根线里两根用库存 RVVP 0.5、一根用铠装引出线，线阻差 1.8 Ω，HE693RTD600 读出来比相邻 CH1 同工况点常年高 0.6℃，工艺员以为是蒸汽阀问题，查了两周。
典型场景：
- 锅炉汽包/减温水：90-30 架里 4 块 HE693RTD600 扫 24 路 Pt100，PME 里 %AIW0~%AIW23 直接进 PID 回路，不用变送器柜。
- 食品厂杀菌釜温水循环：Ni120 配 走 -80~260℃ 段，比 Pt100 在低温段线性好，模块内置 Ni120 曲线免外算。
- 制药夹套/冷冻水：Cu10 老传感器（美标 10 Ω）直接接， 认 Cu10 不用改硬件，换 ALG220+变送器反而要重选型。
- 备件池管理：老 BOM 写“”采购发成 HE693RTD600R 或 IC693ALG220，插上去 PME 报模块不匹配或 %AI 全 0。
- 改造项目：90-30 升 RX3i 保留 90-30 基架做本地 I/O 时， 可暂留，但 IC695 主机得走 IC694 接口，不是直接挪槽。
真实案例：
前年大寒夜，辽宁某热电厂除灰空压机站 90-30 架报“I/O Fault”，6 路 Pt100 里 CH4 温度显示 -199.9℃ 不动。到现场拆 看 OK 灯绿，但该通道状态位置“Sensor Open”。量端子间电阻 118.5 Ω（对应约 47℃）正常，顺电缆查到现场接线盒——Pt100 3 线制里那根“补偿回线”被桥架积水泡断，模块判开路。手头有块拆机 （同 Horner 标），先断电拔旧卡，PME 里查原组态是 Pt100/3-wire/℃/0.1 步进，新卡插回同槽位、同背板，上电模块 NVRAM 从背板组态自动重载（90-30 智能 I/O 支持组态下装），CH4 回 47.3℃，空压机联锁恢复。这活儿让我记死： 换件前先拍 PME 硬件组态里该槽的传感器类型/线制/单位三项，别信“同型号插上就行”——NVRAM 里旧配置若没下装，新卡默认可能是 Pt100/2-wire，读数差好几度。
