描述
产品详情

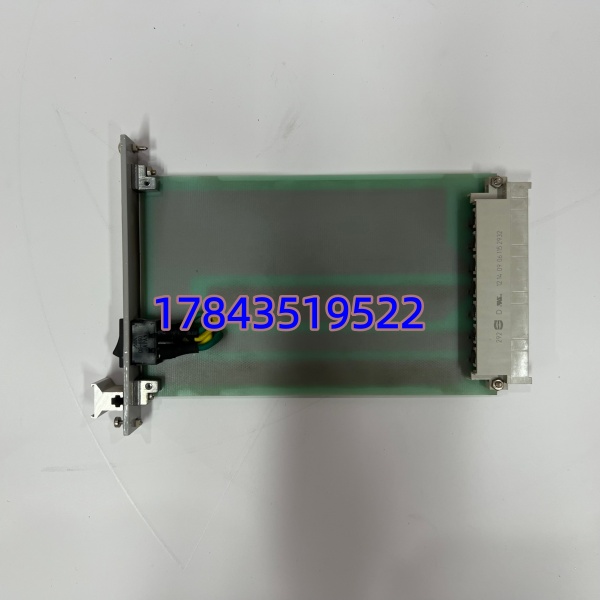

· 型号：WEA13-13（Board / Module P/N：2508-21001）
· 品牌：General Electric（GE Energy — Wind / Excitation Legacy Platforms）
· 系列：GE WEA Series Topbox Module / Legacy Excitation & Mark VIe-associated I/O Board
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品标识 | WEA13-13（通用型号），部件号 2508-21001；常见关联GE IC位号 IS215WETAH1A（Topbox A Module） |
| 应用系统 | GE 1.5s/1.5se/2.5xl Wind Turbine Nacelle Topbox 或 GE Static Excitation System（WEA13平台 SCR Firing/Interface）——以现场实际柜内铭牌为准 |
| 产品形态 | 多层PCB电子板组件（带DIN导轨卡扣或机架导轨安装金属支架，非标准PLC插卡） |
| 信号接口 | 依版本含多路模拟量(±10V/4–20mA)、数字量(Dry Contact/TTL)、脉冲输入；SCR版提供同步/门极驱动输出 |
| 通讯方式 | Topbox版：RS-485(Profibus DP可选)与WTG Controller通讯；励磁版：并行背板总线接AVR/Regulator |
| 供电要求 | 典型 +24V DC（范围 18–30V DC）取自Nacelle控制柜或励磁柜内部电源模块 |
| 隔离防护 | 输入/输出通道光电隔离或变压器隔离，PCB敷形涂层(Conformal Coating)抗盐雾/湿气（IEC 60068-2相关） |
| 指示灯 | 板上LED指示Power/Comms/Status/Fault（具体位号依Revision，部分老版仅靠测试点量测） |
| 工作温度 | -40℃～+85℃（风力机舱版）；励磁版典型0～+60℃满功率（以实物铭牌为准） |
| 存储温度/湿度 | -40℃～+85℃，5%～95%RH非凝露 |
| 物理尺寸/重量 | ≈220×160×50mm（Topbox版参考）/ ≈130×100×40mm（紧凑版参考），约0.3～2.5kg依版本 |
| 认证/标准 | CE标记（部分批次），设计符合IEC 61000-4 EMC、IEEE 1613（变电站类关联产品参照） |
| 固件/版本注意 | 板上EPROM/Flash含特定Loader版本，更换时须核对Revision Code（如-AB/-AC后缀）与现网Topbox软件兼容 |
产品介绍
（从 D 历史生命周期验证切入）早几年陪风电场做 GE 1.5s 机型延寿评估时就盯过这块板——WEA13-13（2508-21001，对应 IS215WETAH1A Topbox A Module）在 Nacelle 里专职管变桨反馈采集、机舱温度阵列和主控链路握手；励磁版变体则把 AVR 模拟量变成 SCR 门极脉冲。严格来说它在 Topbox 架构里是”黑盒”板级组件，GE Vernova 早已停止新板供货且原厂不再公开完整 Schematics，部分批次 PROM 不易现场改写——换板黄金法则是”找同 Rev 测试 OK 件整板替换＋核对 LED 状态序列”，别试图在线刷固件救砖，大概率变砖更深。
随 GE 老风机平台（2000 年代初投运批次）全面 Obsolescence，新原包绝迹，市面货源全为测 OK 拆机件或 NOS。按 ABC 分类——若单风机独苗 Topbox A 模块（无热备）属 A 类关键件，一旦损坏锁死变桨通讯致机组 Safe Mode 停机等件（国际调货常需数周），建议按在线风机台数×5%~10% 留冷备最低全场保 1 块测 OK 件密封存干燥柜；励磁系统同理单点失效致发电机失磁跳闸必留 Buffer Stock。（具体 Topbox 版本兼容与接线定义请以 GE Wind Energy《WEA Topbox Module Replacement Manual》或贵司机组原厂图纸为准）
应用场景与库存策略
GE 老风机 Nacelle Topbox A 模块或 WEA13 平台励磁接口板若故障——前者锁死变桨通讯致机组进入 Safe Mode 脱网停机，后者引起励磁丢失触发发电机跳闸。现场实测发现最脆弱的是板载电解电容干涸（高温高湿机舱加速老化）和 RS-485 / 同步输入接口遭感应雷击打坏，表现为通讯断链反复 Reset 或 SCR 无门极脉冲输出。
- 风力发电—GE 1.5MW/2.xMW 机组 Nacelle Topbox A 模块（变桨反馈/机舱 DI/温度采集）→ Topbox 架构专用无通用 PLC 替代 → 建议：在线同型号风机≥10 台按 5% 留冷备（最低全场保 1 块测 OK 件），防静电袋抽真空封存并标注板号/Rev 后缀，每 2 年上电核验 LED 指示正常。
- 火电/水电—GE 静态励磁系统 WEA13 平台 SCR 触发/接口板（配合 EX2000/PAVR）→ 老机组改造空间极小 → 建议：同机型励磁柜保底冷备 1 块（确认与现网 AVR 固件兼容之 Rev），纳入年度点检重点关注电容鼓包。
- 采购红线 → “-13 2508-21001” 在不同渠道可能指 Topbox 板或励磁板（两种 PCB 布局不同），冷备采购必须提供现场拆下实物正反面照片核对接插件位号及 Rev 后缀（-AB/-AC 等），只报型号买错概率极高。
- 验收要点 → 要求供方提供：①清晰序列号及 GE 原厂标签/激光刻码照 ②上电自检 PASS（Topbox 版可连模拟负载看 COM LED 闪烁；励磁版需接 AVR 测试台验门极脉冲时序）③敷形涂层完好无腐蚀氧化。
真实案例： 去年秋检某 1.5s 风电场 #07 号机报”Topbox Comms Loss”反复复位——量通讯线 OK，拆 Nacelle 查 -13（2508-21001 Rev.AB）RS-485 驱动 IC 周边发黄、电容微鼓。库房恰有一块早年收同 Rev 拆机件（当初差点当呆滞处理掉），热插拔替换后通讯恢复当天下午并网。回来按”每风场至少 1 块同 Rev 测 OK 冷备密封保存＋每年抽检上电”追加 Last Buy，今年春检把超 15 年老 Topbox 板轮换做红外扫温对比，MTTR 从等国际调货 3 周压到现场换板 40 分钟。
