描述

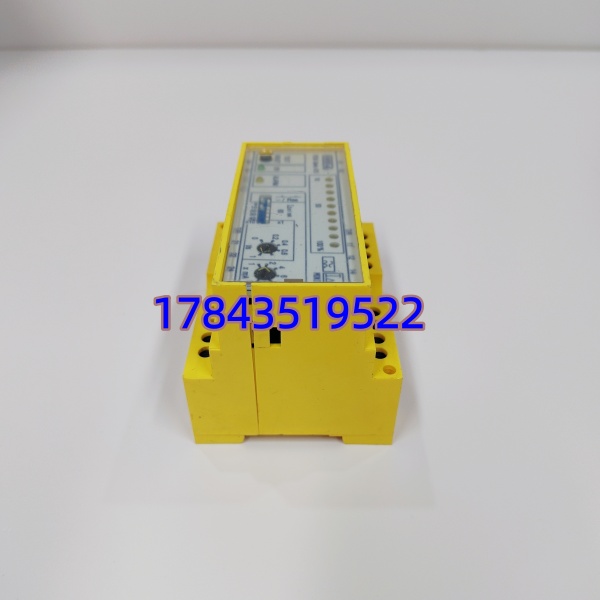

产品详情
· 型号：RCM475LY-7113（RCM-475 Series，Option Code 7113 = LY 配置包含通信/IO组合，具体以 GE Order Form 为准）
· 品牌：General Electric（GE Grid Solutions — Multilin™）
· 系列：RCM-475 Low Voltage Motor Protection & Management Relay

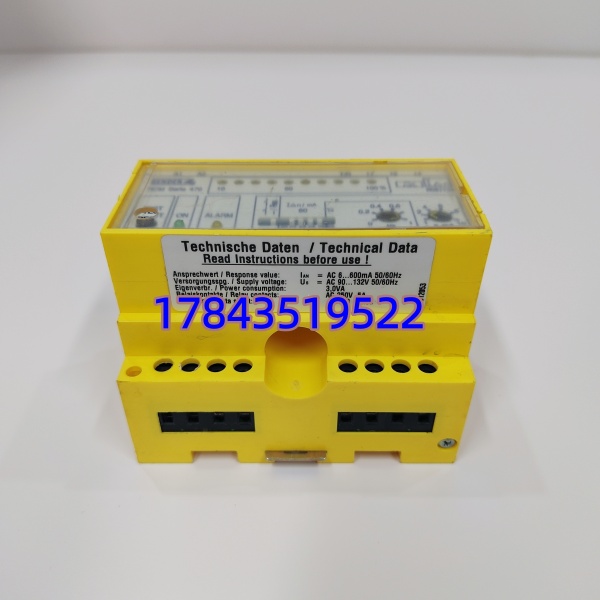

规格参数

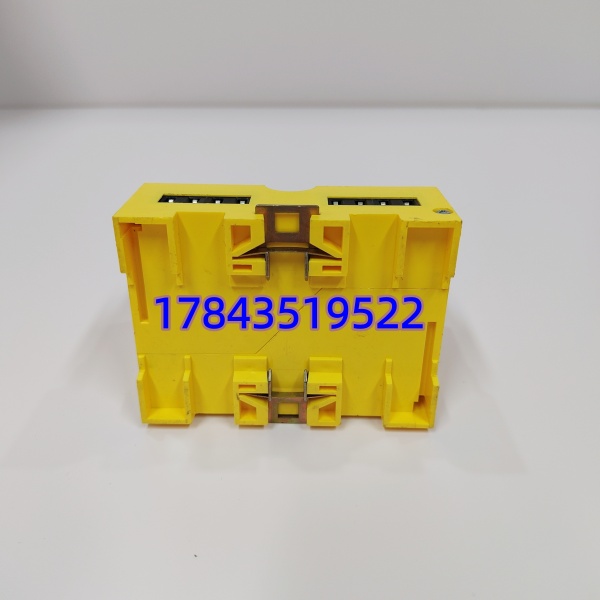

| 参数项 | 规格值 |
|---|---|
| 产品型号 | RCM475LY-7113（RCM-475 主体 + LY 配置/Option Code 7113；常见关联通用型号 RCM475LY、RCM475LX 变体） |
| 应用对象 | 低压异步/同步电动机（典型 ≤1000HP @4160V 下引低压侧）或重要低压馈线过载/接地保护 |
| 电流输入 | 三相 CT 二次输入 1A/5A（或 LPCT 线性输入依 LY 变体），范围 0.2～2×In(1A) / 1～10×In(5A) 可编程 |
| 电压输入 | 三相线电压 相/线可选（100V/110V/220V/415V PT 二次），用于 UV/OV 及功率计算（依 Option 是否含 V 输入） |
| 保护功能集 | 热过载 49(加热模型 θn/τn 可调)、启动超时 51、堵转 51LR、接地故障 51N(10%～100%In)、相不平衡 46、欠/过压 27/59、相序、CT 断线检测 |
| 控制输出 | 典型 2×Form C 继电器（Trip / Alarm），触点容量 5A@250V AC 阻性；部分版本含 1×辅助 DO |
| 状态输入 | 外部闭锁/复位/Remote Start 干接点 DI（1～2 路依 Option 7113 定义） |
| 通讯接口 | RS-485 两线半双工 Modbus RTU（Option 7113 含此功能，默认 9600/19200 bps 可组态），部分高配含 DeviceNet/Profibus(需另 Opt) |
| 前面板 | LCD 多行显示（运行电流/热容比/故障代码）、4 键导航、LED 指示 Run/Fault/Trip |
| 供电电源 | 85～265V AC 或 20～60V DC（依 LY 变体，常见 AC/DC 宽范围自适应） |
| 整定方式 | 面板按键或通讯下装（需 Multilin SW 或 EnerVista™ Launchpad 中 RCM-475 插件） |
| 认证标准 | UL 508 / CSA / CE / IEC 60255-21/27；符合 IEEE Device Numbers 命名 |
| 安装形式 | DIN 导轨(35mm TS35) 或 1/4 DIN 面板螺栓安装（配分体 CT 或 LPCT 环） |
| 物理尺寸/重量 | 约 96×96×120mm(面板)或 DIN 轨 72×90×115mm（依壳体形式），≈0.5～0.8kg |
| 替代迁移 | GE 建议新项目用 UR Family 低压版(MPR-300 系列)或 Multilin 869 系列做 Retrofit；RCM-475 已入 Legacy/Discontinued |
产品介绍
（从 A 场景痛点切入）老 MCC 柜里那种只靠热偶做过载保护的早该淘汰——RCM475LY-7113 当年推出来就是给重要低压电机（给水泵、引风机辅机、压缩机主驱）加上 IEEE 49 热模型+接地故障+启动监视，还能把启动电流曲线和跳闸原因(过载/堵转/接地)通过 Modbus 上 ECS，比传统热偶多出的故障代码对分析”为啥跳”太有用了。严格来说它要用 EnerVista Launchpad 里 RCM-475 插件做参数下装和故障录波读取，老 DOS 版软件在新 Win11 可能需兼容模式——换新电脑前记得验驱动和串口驱动(USB-RS485)。
GE 已将 全系列为 Legacy/Discontinued，新原包基本绝迹，市面流通为 NOS 及测 OK 拆机件。按 ABC 分类——若保护对象是关键辅机（单泵单保护无旁路）属 A~B 类，建议按同类在线继电器数 5%~10% 留冷备最低每类(相同 CT 变比/Option)保 1 台测 OK 件；新项目或备件断供建议引导客户做 MPR-300/Multilin 869 Retrofit Kit（注意需核对 CT 变比/安装尺寸及通信点表映射）。（具体 Option Code 7113 含义、CT 变比范围及 Retrofit 适配请以 GE Multilin Instruction Leaflet/ MPR-300 Migration Guide原厂手册为准）
应用场景与库存策略
低压电机保护继电器若故障（多见 CT 二次回路开路引入高压打坏输入级或电源模块电容鼓包），对应电机失去热过载及接地保护——运行中若再发生堵转或单相接地可能越级跳闸甚至烧机。现场实测发现最脆弱是 MCC 柜内潮气致电源板电解鼓包致继电器反复复位，或维护误拆 CT 回路未短接引入感应高压打坏输入放大器。
- 电力/石化辅机—给水泵/循环水泵/引风机主驱低压电机保护(重要辅机单点保护)→ 热模型+接地故障无可替代(老装置改新需整定重校) → 建议：同类继电器按 CT 变比/Option 分组，在线≥5台同种配置保底冷备1台测OK件（含同Option Code 7113 或确认 LY 包功能覆盖），存干燥柜每2年上电看 LCD 自诊断无 Err；新项目引导 MPR-300 Retrofit。
- 一般低压 MCC 回路—非关键输送/照明馈线保护 → 可用普通电子热继或新版 Multilin 869 替代 → 可不专备 RCM475 老件，故障时评估升代。
- 采购红线 → RCM475LY-7113 中 “7113” 是 Option/Order Code 组合（LY=CT range+通信+DO配置），不同尾数功能差异大（有无 Modbus/几副 DO/电压输入），冷备必须核对完整铭牌照片(尤其是 CT Primary Range 及 Option Sticker)——只买 “RCM475” 极易买到无通讯版或 CT 范围不匹配要重改整定值。
- 验收要点 → 要求供方：①清晰序列号及 GE Multilin 标签(含 Option Code 7113、CT Prim./Sec. Range) ②上电 LCD 亮无 Err、做模拟 CT 注入(一次侧大电流源或 CT 模拟器)看热容爬升及 Trip 输出 ③通讯口连笔记本读 Holding Register 验证 Modbus 站号/电流值。
真实案例： 前年协助某自备电厂辅机 MCC 年检，#3 给水泵低压电机(355kW)RCM475LY-7113 上电后 LCD 闪”Cal Err”随即复位——拆下查电源板 1000μF/16V 电容顶部微鼓，放置半天冷启偶尔能过自检但不可靠。库房有块早收同 Option 7113 拆机件（CT 变比 400/5A 同），断电拔旧插新→EnerVista 下装原 .rcm 参数文件→Run 恢复约 20 分钟（提前笔记本存参数备份是关键）。事后按”每 CT 变比/Option 分组保至少 1 台冷备 + 年度 EEPROM 参数归档至共享盘”追加 Last Buy，今年春检把超 12 年老 轮换做 CT 模拟注入测试，MTTR 压到换继电器+下装参数约 10 分钟。
