描述
产品详情

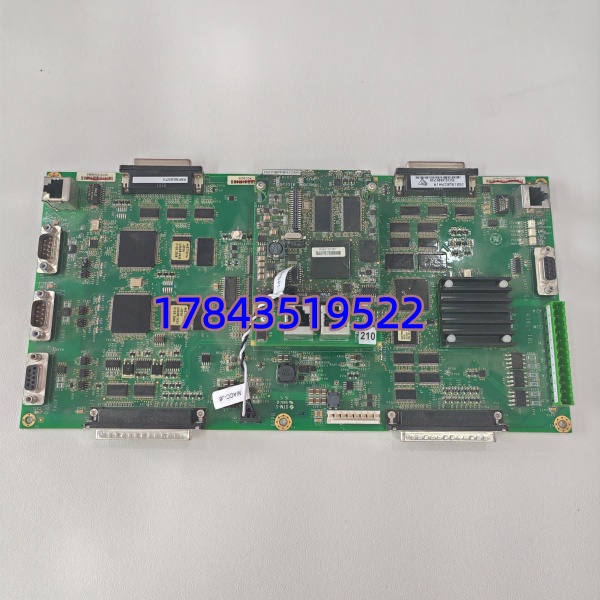

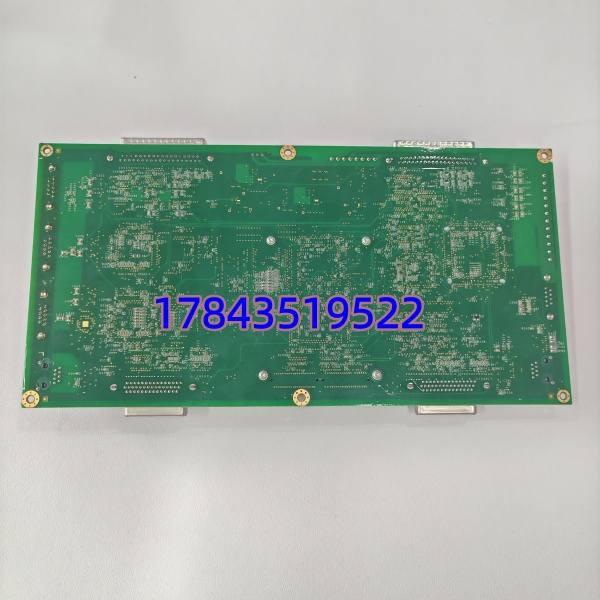

· 型号：IS210MACCH1AKH（Mark VIe MACH Module，硬件平台 IS210MACCH1A / -AKH 为后缀变体）
· 品牌：General Electric（GE Energy / GE Vernova — Speedtronic™ Mark VIe）
· 系列：Mark VIe (MKVIe) Control & Protection System — MACH Processor Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IS210MACCH1AKH（MACH Control Processor），关联基础型号 IS210MACCH1A；高配版/后期版标识 IS210MACCH2A（同物理插槽兼容） |
| 适用系统 | GE Mark VIe (MKVIe) Turbine Control & Protection System — Gas/Steam Turbine、GTCC、Combined Cycle、Mechanical Drive |
| 插槽位置 | Mark VIe Controller Rack（ICMA/ICSA系列）Slot 1（主）/ Slot 2（冗余对），不可与 Mark VI (VCMI)混插 |
| 处理器 | 32-bit PowerPC RISC @ ≥400MHz（后期版提频），板上 SDRAM + Flash + SRAM |
| 非易失存储 | 板载 Flash 存应用代码/组态；电池备份 SRAM（部分版本用超级电容）存 Trend/SOE 暂存数据 |
| 网络接口 | 2×10/100/1000Base-TX Ethernet Port（IONet A / IONet B），支持冗余环形或星型 IONet 拓扑 |
| 控制周期 | 典型 20ms / 40ms / 80ms 可组态（与 ToolboxST 应用类型有关），SOE 分辨率 1ms |
| 冗余支持 | 支持 1oo2 热备成对配置（Two MACH modules），无扰自动切换（Control/Protection 功能持续） |
| 诊断功能 | 上电/周期 RAM/ROM/CRC 自检、IONet 链路状态监控、Watchdog、LED 指示（RUN/FLT/MS/ACT/LINK） |
| 供电要求 | +24V DC（取自 Mark VIe Controller Power Supply Module，如 IS200EPSMG1A 等），典型 15–25W |
| 工作环境 | -30～+65℃ 运行（部分 Datasheet 标 0～+60℃ 依版本），存储 -40～+85℃，5～95%RH 非凝露，G3 防腐涂层(ISA-S71.04) |
| 认证标准 | UL / C-UL / CE / ABS；符合 IEEE 1613 Class 1（变电站/电厂控制设备）、IEC 61000-4 EMC |
| 配套软件 | GE ToolboxST（应用下载/在线监视/SOE 回放）、CIMPLICITY HMI（通过 IONet 或 Ethernet 连 MACH） |
| 物理尺寸/重量 | 标准 Mark VIe 模块 ≈233×20×160mm / ≈0.35–0.5kg（含面板把手） |
| 固件/兼容注意 | 后缀 -AKH 代表特定硬件 Rev + Connector Config，更换时须核对 ToolboxST 中 Controller Hardware Version 与现有 Application 兼容（通常向下兼容，重大跨代需确认） |
产品介绍
（从 E 维护者视角切入）在现场干过 Mark VIe 开机柜的人都知道——MACH 模块（IS210MACCH1AKH 这类）就是整台燃机的”小脑”，顺控启停、转速 PID、保护跳闸全跑在上面，IONet 下挂几十个 I/O 包。严格来说它在 ToolboxST 里分 Application Code 和 Hardware Configuration，换 MACH 卡第一件事不是插上去就跑而是用 ToolboxST 做”Download All”（Application + Cfg），且新旧卡 Firmware Version 差太大时 ToolboxST 会拦住要求先升 Firmware——这点常被第一次换 MACH 的仪控新手忽略导致白跑一趟。
GE 对 Mark VIe 核心模块尚未全线 EOL 但特定早期 Rev（如 -AKH 某些步进制程）已进入 LTB 窗口，新原包视区域库存紧张。按 ABC 分类属绝对 A 类——单点失效= turbine controller lost = 机组跳闸/无法启动，建议按在线 Mark VIe 控制机架数配对情况：单机配置保底冷备 1 块（含确认与现网 Application 兼容之 Rev/Flash 版本），1oo2 冗余对建议留 1 块可互换备件并核实现网两节点 Rev 兼容。别只囤裸板——要同步备份最新 .tcw / .app 文件到离线介质！（具体 IONet 拓扑限制及 Firmware Compatibility 请以 GE《Mark VIe Hardware & Installation Guide (GEK-XXXXXX)》原厂手册为准）
应用场景与库存策略
Mark VIe MACH 处理器若故障（常见为板载内存 ECC 不可纠正错、IONet PHY 芯片热老化或电源模块异常致反复复位）， turbine controller 丢失 → 机组保护动作跳闸或无法启动。现场实测发现最脆弱的不是 CPU 本身而是配套 Controller Power Supply 输出纹波变大或机柜接地不良通过 Ethernet 屏蔽层耦合打坏 IONet PHY，表现为 MACH FLT 灯亮、IONet Link 灯灭或反复 Boot Loop。
- 电力/油气—9F/9E 燃气轮机、蒸汽轮机、GTCC 联合循环 MKVIe 主控(MACH)（执行 EHC 控制/转速调节/保护跳闸）→ Mark VIe 原生 MACH 无可替代 → 建议：在线控制机架若为单机配置保底冷备 1 块 IS210MACCH1AKH（同后缀 Rev 或确认向下兼容版），1oo2 冗余对确认两卡 Rev 可互备后至少留 1 块；冷备每 2 年上电插离线机架看 Boot 至 Run 状态正常。
- 机械驱动—大型轴流/离心压缩机 MKVIe 控制柜（关键工艺驱动机组）→ 同上 A 类建议 → 同装置≥2 台建议留 1 块周转件。
- 一般辅助系统—用 MKVIe I/O 包做远程 I/O 无 MACH 主控（此场景不涉本模块）→ 不适用。
- 采购红线 → 下单须注明完整型号含后缀（IS210MACCH1AKH 非仅 IS210MACCH1A）并要求供方提供 Firmware Version 声明——不同后缀硬件版本与 ToolboxST 最低版本有绑定关系，买错可能要现场先升 ToolboxST 才能 Download。
真实案例： 前年协助某 9F 联合循环电厂年检，#1 燃机 MKVIe 单机配置 MACH（Slot1）上电后 RUN 灯不亮 FLT 常量——查为板载 NVRAM 校验失败（老卡 2008 年投运），冗余对空缺（老设计省成本）。库房有块早收 NOS 件但后缀 -AKB 而现网 App 建在 -AKH 上，插上 ToolboxST 提示 Firmware Mismatch，临时先用 ToolboxST 升 Firmware 至兼容版再 Download All 恢复，折腾近 2 小时。事后按”每控制机架至少 1 块同/兼容 Rev 冷备 + 季度离线备份 .tcw 至移动硬盘”追加申报，今年大修把超 12 年老 MACH 轮换做带载自诊断，MTTR 压到插卡+Download 约 25 分钟（提前准备笔记本+最新 App 文件是关键）。
