产品详情

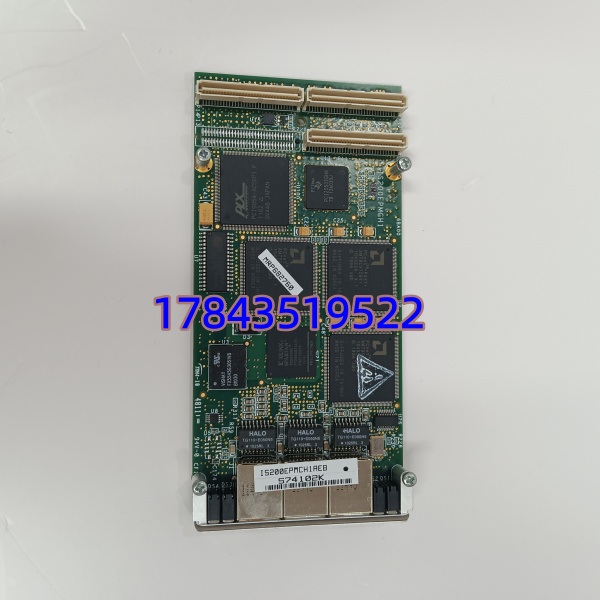

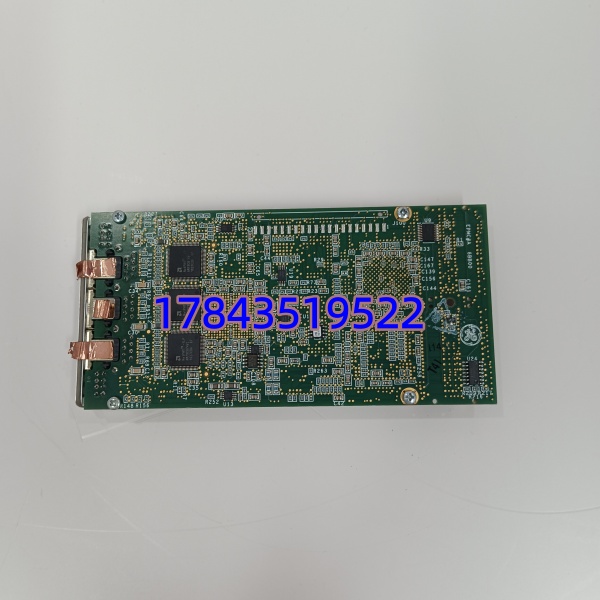

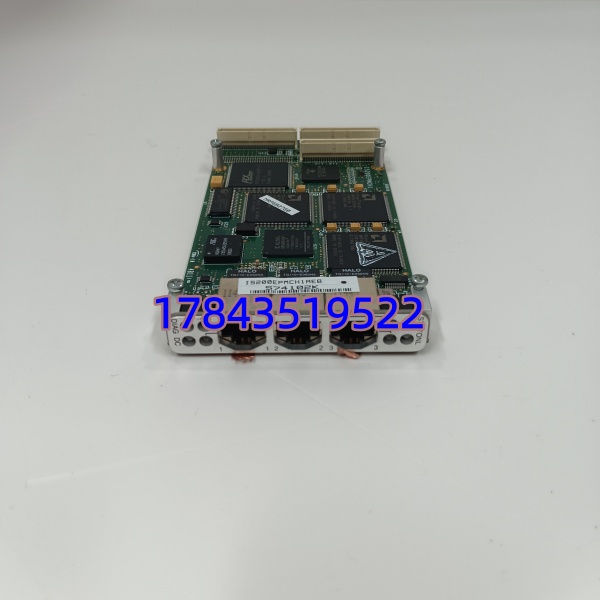

· 型号：IS200EPMCH1（Expansion Processor Module for Mark VIe E-Pack，基础硬件 IS200EPMCH1A）
· 品牌：General Electric（GE Energy / GE Vernova — Speedtronic™ Mark VIe）
· 系列：Mark VIe — Expansion Pack (E-Pack) Controller Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IS200EPMCH1A / IS200EPMCH1AAA（Expansion Processor Module, EPM），配套E-Pack机架 IEPA/IESA系列 |
| 适用系统 | GE Mark VIe (MKVIe) Turbine Control & Protection — 扩展I/O包(E-Pack)应用（配合MACH主控或独立做Remote IO Master） |
| 插槽位置 | E-Pack机架 Slot 1（标识”Processor”），不可与MACH模块(IS210MACCHx)混插（物理兼容但FW会报错） |
| 处理器 | 32-bit PowerPC RISC，板上SDRAM+Flash，执行本地I/O扫描与IONet协议栈 |
| 网络接口 | 2×10/100/1000Base-TX Ethernet（IONet Port A上联MACH或上级交换机 / Port B下级或环回），支持冗余IONet |
| 管理容量 | 单EPM可管理本E-Pack内最多8块Mark VIe I/O模块（如IS200TDBSHx/IS200TREGHx等），总IONet节点数受MACH授权限制 |
| 与MACH关系 | EPM不独立运行控制逻辑——它受MACH下载配置，负责本地I/O刷新并将数据经IONet送MACH；MACH失效时EPM继续刷I/O但不执行保护/控制算法 |
| 诊断功能 | 上电RAM/Flash/CRC自检、IONet链路监测、Watchdog、LED指示（RUN/FLT/MS/ACT/LINK A&B） |
| 冗余支持 | E-Pack层级通常不设1oo2 EPM（E-Pack整体冗余靠双E-Pack或MACH 1oo2+Dual IONet），EPM本身不支持成对热备 |
| 供电要求 | +24V DC取自E-Pack Power Supply（如IS200EPSMG1A/IS200EPSMHx），典型12–20W |
| 工作环境 | -30～+65℃运行（部分Datasheet标0～+60℃依版本），存储-40～+85℃，5～95%RH非凝露，G3防腐涂层(ISA-S71.04) |
| 认证标准 | UL/C-UL/CE/ABS；符合IEEE 1613 Class 1、IEC 61000-4 EMC |
| 配套软件 | 配置经由ToolboxST（在MACH Application中定义E-Pack/IOMap），EPM本身无独立工程文件只存Config Image from MACH |
| 物理尺寸/重量 | 标准Mark VIe模块≈233×20×160mm / ≈0.35kg（含面板把手） |
| Firmware注意 | 后缀(AAA/ABB等)含Firmware Bundle版本，应与MACH IONet节点库中定义版本兼容；跨大版本需同步升MACH FW或按Compatibility Matrix操作 |
产品介绍
（从 B 技术定位切入）Mark VIe系统里MACH管全局算法和保护，但I/O点一多——几十个温度、振动、开关量铺满一个单元——就得用E-Pack（扩展I/O包）把I/O就近放现场或分散到辅机柜，这时候Slot1插的就是IS200EPMCH1。它自己不跑顺控，纯粹做本地I/O扫描+IONet桥接把数据喂回MACH，严格来说ToolboxST里是在MACH Application的Hardware视图添加E-Pack节点并Assign I/O Map，EPM的配置Image由MACH下装过去——换EPM卡时记住：不用单独下装EPM，只要MACH Download All后重启E-Pack它自动从MACH拉配置。（这点常被误以为要单独灌文件白忙活）
GE对早期EPM Rev逐步收窄新件供应，部分批次进LTB窗口。按ABC分类——E-Pack用于重要辅机远程I/O（如BOP就地柜温度振动阵列、给水泵辅助设备DI/AI）属B~A类（若E-Pack挂安全相关或机组启停允许条件升A类），建议按在线E-Pack机架数5%~10%留冷备最低全系统保1块测OK件（含核对与现网MACH FW兼容之后缀）。别忘了同步备份MACH Application中含E-Pack I/O Map的最新.tcw文件——换卡后第一件事是确认MACH下装过Config Image。（具体IONet节点限额及E-Pack布线限制请参阅GE《Mark VIe I/O Pack & Expansion Hardware Manual (GEK-XXXXXX)》原厂手册）
应用场景与库存策略
E-Pack的EPM模块若故障（多见IONet PHY芯片雷击打坏或板载SDRAM ECC不可纠），整包本地I/O掉通讯——MACH侧报”E-Pack x Offline”，挂在上面的AI/AO/DI/DO全丢值。现场实测发现最脆弱是E-Pack布置在就地无UPS小间靠长距离CAT5e联网时，接地电位差或感应浪涌通过屏蔽层打坏IONet端口，表现为LINK灯灭EPM FLT亮反复尝试Reconnect。
- 电力/油气—BOP辅机远程I/O包(给水泵/凝结水泵就地柜温度+振动+DI)、燃机辅机分散I/O(E-Pack in local panel)→ Mark VIe原生E-Pack架构需EPM主控 → 建议：在线E-Pack≥3个按1块冷备（最低全系统保1块IS200EPMCH1同/兼容后缀），每2年上电插离线E-Pack机架看Boot至Run及IONet Link正常。
- 机械驱动—大型压缩机组分散I/O扩展柜（非安全关联但影响状态监视）→ 可用光纤IONet介质改冗余拓扑降浪涌风险，备件策略同上B类 → 建议同。
- 采购红线 → 下单须完整型号含后缀（IS200EPMCH1AAA而非仅IS200EPMCH1A）并要求供方声明Firmware Version兼容现网MACH——EPM与MACH Firmware跨大版本有时需同步升级ToolboxST中E-Pack Node Definition。
- 验收要点 → 要求供方：①序列号及GE原厂标签清晰照 ②上电插E-Pack机架（只加PS模块+EPM不插I/O）Boot至RUN绿灯、IONet Port A/B Link灯亮（可环接或接笔记本抓ARP）③提供Firmware Version截图。
真实案例： 去年协助某9F联合循环电厂BOP改造后调试，#2机凝结水泵就地E-Pack（IS200EPMCH1AAA）遭施工临时电焊地线不规范引感应打坏IONet PHY，MACH报E-Pack 2 Offline所有就地AI变—-。库房冷备有块早收NOS件后缀-AAB（现网MACH建的是-AAA），插上E-Pack加电Boot RUN亮、Link闪烁，MACH Download All后自动推送Config Image恢复正常，约20分钟恢复。事后按”每E-Pack类型保至少1块兼容Rev冷备+季度备份含E-Pack I/O Map的.tcw”追加，今年春检把超10年老E-Pack EPM轮换做上电自检出健康状态，MTTR压到换卡+MACH Re-download约15分钟（提前笔记本连好最关键）。
