产品详情

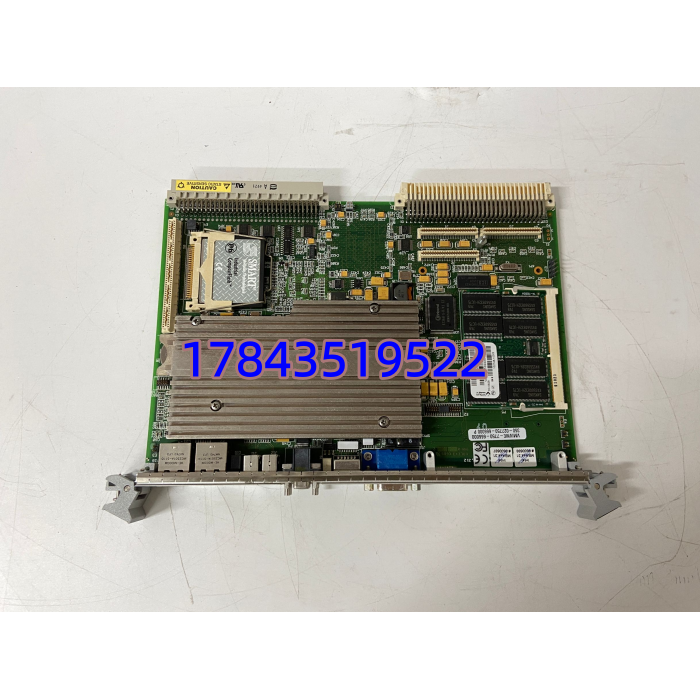

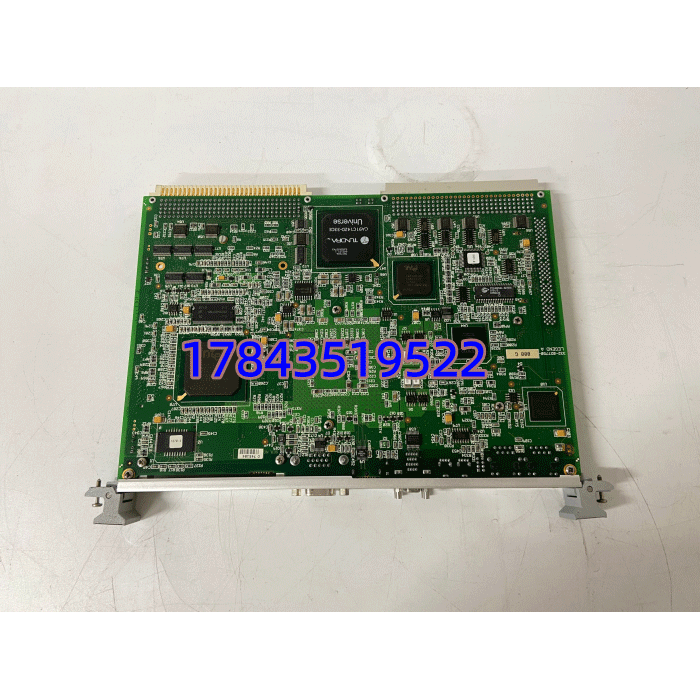

· 型号：VMIVME-7750（350-027750-760000N / 000-7750-760 等后缀变体）
· 品牌：GE Fanuc / GE Intelligent Platforms（原 VMIC）
· 系列：VMIVME-7700 Series — VME64x 6U Single Board Computer (SBC)
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | GE Fanuc VMIVME-7750 VME64x 6U Single Board Computer with Intel Pentium III & PMC Site |
| 制造商 | GE Fanuc Embedded Systems / GE Intelligent Platforms（原 VMIC） |
| 常见物料标识 | VMIVME-7750-760（760=1.26GHz CPU, 标准温区）；350-027750-760000N（完整订货串） |
| 处理器 | Intel Pentium III (Coppermine/Tualatin)，常见 800MHz / 933MHz / 1.0GHz / 1.26GHz（依后缀），512KB L2 Cache |
| 芯片组 | Intel 815E + 82371 (PIIX4E) + Tundra Universe IIB PCI-VME Bridge |
| 系统内存 | 1×144-pin SODIMM，PC133 SDRAM，最大 512MB（部分 Rev 支持 1GB 依 BIOS） |
| 非易失存储 | 32KB Battery-Backed NV SRAM（参数保持）；IDE CompactFlash 槽（≤1GB 可启动 DOS/VxWorks/Linux） |
| 以太网 | 2× 10/100Base-TX RJ45（Intel 82559 或 82550 早期 MAC），支持 PXE 网络启动 |
| 串口 | 2× RS-232 DB9（16550 UART 兼容），可配置为 Console 或 Modbus RTU |
| 显示 | 内置 SVGA 控制器，4MB 显存，HD15 VGA 口（最高 1600×1200×256色）——仅用于本地调试 |
| PMC 扩展 | 1× 32-bit/33MHz PMC 槽（IEEE P1386.1），可插 VMIPCI-5565（反射内存）、AI 采集卡等 |
| VMEbus 接口 | VME64x Rev.C.1，A32/A24/D32/D16，MBLT64 突发，充当 SysCon 或 Slave |
| 看门狗 | 软件可编程 WDT（1–65535 秒），超时可触发 VME 总线复位或 NMI |
| 供电（背板） | +5VDC（典型 3.5–5A 依配置/外设），+12VDC（用于串口/显示部分依版本），功耗 ≈15–25W |
| 工作温度 | 商用 0~+55℃；工业宽温版（部分 -40~+85℃ 三防涂层，需确认后缀 W 标识） |
| 支持 OS | VxWorks（BSP 提供）、Linux（定制内核）、QNX、Windows NT/2000/XP Embedded（老旧） |
| 生命周期 | VMIC VME SBC 系列 EOL — 原厂停产新货无，渠道多为 NOS 或经测拆机/翻新 |
| 物理尺寸 | VME 6U：233.4×160×20.3 mm（单槽），重 ≈400–500g |
产品介绍
（数据驱动切入）某个舰船仿真训练器项目里，四槽 VME 机架 Slot1 插 VMIVME-7750 做主控制器跑 VxWorks 5.4——运行第八年某次重启卡在 BIOS 内存自检循环，拆下发现 SODIMM 原装三星 PC133 颗粒老化出现 ECC Uncorrectable Error（老 SDRAM 电解质干涸典型）。换了一根全新旧库存同规格 SODIMM 恢复，但模块本身若桥芯片 Universe IIB 热老化致 VME 仲裁失败也会整架丢失通信。（这里提醒：VMIVME-7750 故障表现通常是无法 POST、VME 从设备不响应或以太网口 PHY 不 Link——先查 SODIMM、CMOS 电池、PHY 再判模块坏。）严格来说它不是反射内存模块（反射内存是 VMIVME-5565/VMIC-5567 或插 PMC 槽的 VMIPCI-5565），VMIVME-7750 是主控 SBC 可带 PMC 反射内存子卡——采购时别混淆两类，买错变呆滞。
按 ABC 分 A 类关键件（VME 系统无冗余通常只有一块 SBC），原厂 EOL 交期=无货——建议按 VME 机架内 SBC 槽位数 N（通常 1 块/架）备 N+1 跨架互备最低 1 件冷备（含确认 SODIMM 规格及 CompactFlash 含 OS 镜像备份）。新项目建议迁移到 cPCI/PXIe 或现代 x86 嵌入式平台，老装置延寿只买同后缀 NOS（注意 CPU 频率/温区/BIOS 版本尽量与原物一致）。
