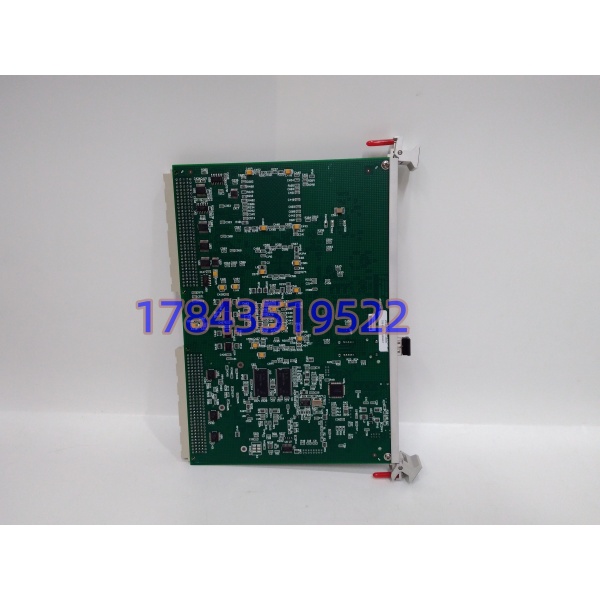

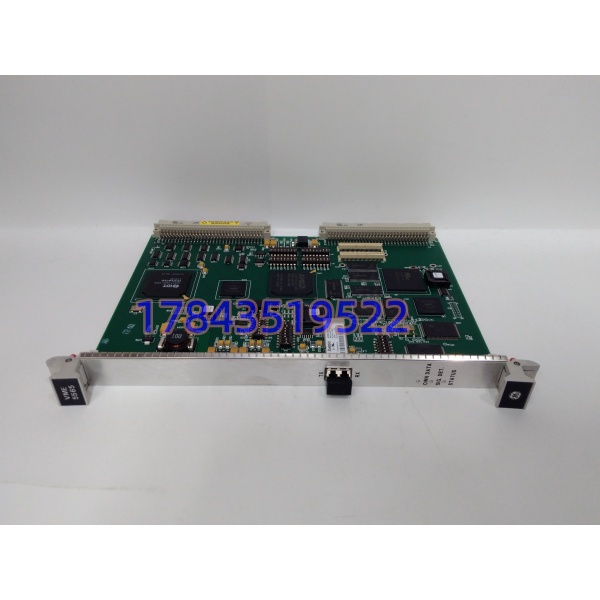

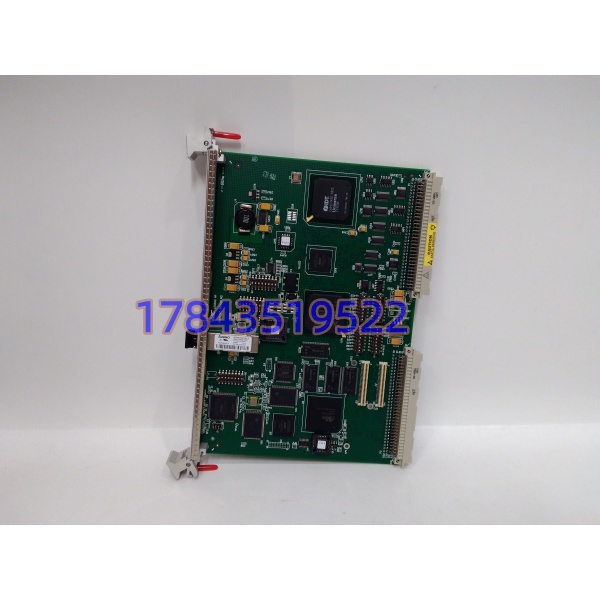

GE Fanuc VMIVME-5565-110000 | VME总线反射内存节点卡

描述

产品详情

· 型号：VMIVME-5565-110000
· 品牌：GE Fanuc Embedded Systems（原VMIC）
· 系列：VMIVME-5565 Reflective Memory Series

规格参数

产品介绍

搞过大型半实物仿真或者分布式实时控制的人都懂，多个VME机箱、多台计算机之间要“同步”数据，靠以太网那点延迟和不确定性根本不现实。反射内存（Reflective Memory）就是解决这个问题的专用硬件方案。 它背后的逻辑非常直观：你往自己板卡的内存里写一个数据，这个操作会通过光纤网络自动、透明地广播给环网上所有其他节点，并且写入它们板载内存的相同地址。这个传输过程完全不占用任何节点的CPU开销，纯粹由硬件完成。VMIVME-5565就是基于VME总线的这个解决方案的核心成员。

严格来说，这款产品在2002年发布，到今年已经二十多年了。它的原始制造商是VMIC，后来VMIC被GE Fanuc收购，再后来GE又出售了嵌入式系统部门，这个产品线早已处于无人维护的状态。市面上所谓的“新品”基本都是十几年前的库存，或者是退役设备上拆下来的。停产时间超过10年，这是板上钉钉的事实。 尤其需要注意一点，从搜索到的资料看，很多供应商把这款卡的应用场景错误地关联到“Mark VI涡轮机控制”或“模拟量输入输出”，这些大概率是搜索优化导致的张冠李戴——它就是一个纯粹的VME反射内存卡，应用的场景是仿真、数据采集、雷达信号处理这类需要多节点高速同步数据的领域，别买错了用途。

应用场景与库存策略

痛点切入：
这种卡停产了且没有原位替换品。它不像PLC模块坏了可以换个新型号，这东西牵涉到VME背板、特定驱动和实时操作系统。一旦坏了一块，整个实时网络的同步机制就可能崩溃，尤其在仿真或者多机协同控制的应用里，意味着整个系统停摆。

典型场景与备货建议：

1. 半实物仿真系统：飞行模拟器、车辆动力学仿真等，多个计算节点通过反射内存卡进行实时数据交换，构成闭环仿真环境。强烈建议备1-2块同型号、经过功能测试的库存件。
2. 大型数据采集与控制系统：多台VME工控机分别负责不同区域的信号采集，通过反射内存卡实现数据的全局共享和统一时标。建议至少备1块验证件。
3. 老旧系统延寿：系统已经在跑，迁移到新平台代价高昂（可能涉及换机箱、换背板、重写驱动和应用程序）。建议按在网节点数的20%-30%进行战略储备。
4. 雷达信号处理或军工应用：这类系统对实时性要求极高，且认证流程复杂，更换平台几乎不可能。建议备2块以上，并对库存件做定期上电老化测试。

真实案例：
背景：某飞行模拟训练器，由8台VME工控机构成，通过VMIVME-5565卡件形成反射内存环网，用于实时解算飞行数据和驱动视景系统。某次开机自检，其中一个节点的反射内存卡无法被网络识别，故障灯亮。
缺少备件引发的停机危机：模拟器停飞，训练计划中断。库房没有备件。联系原厂渠道被告知早已停产，无维修服务。市面上能提供测试服务的供应商寥寥无几，且价格不菲。整个训练器停摆近2周，期间动用了备用模拟器，但功能受限，严重影响训练进度。
紧急调货/替换解决：最终通过一家专业供应老旧板卡的渠道，高价购入一块经过完全功能测试和老化测试的库存板卡。替换后重新配置节点ID，网络恢复正常。
库存策略的反思：训练中心随后对该型号板卡采取了“用一备一”的强制库存策略，并建立了每年一次的备件上电轮换测试制度。
