描述
产品详情

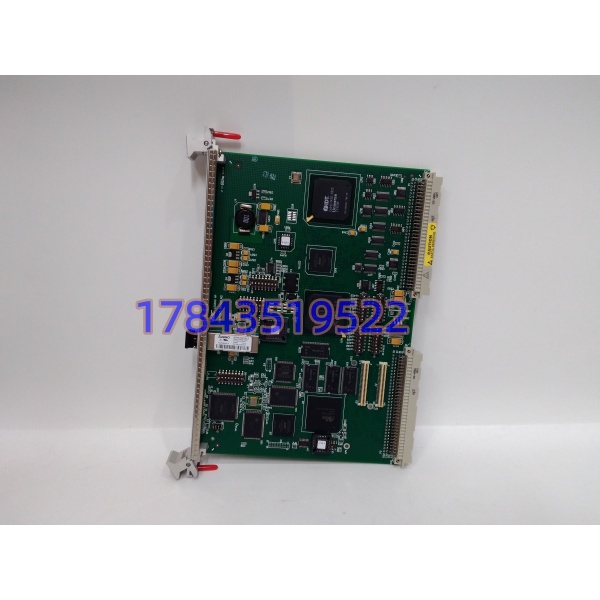

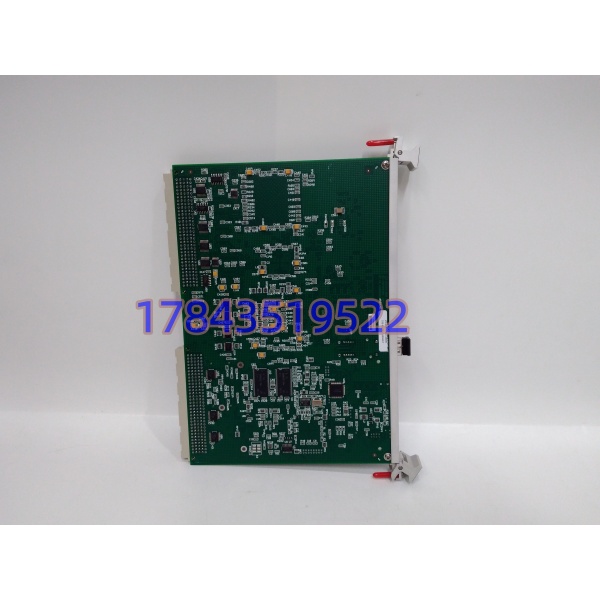

· 型号：VMIVME-5565-110000
· 品牌：GE Fanuc / VMIC（Curtis-Wright Abaco 继承）
· 系列：VMIC 5565 Reflective Memory
规格参数

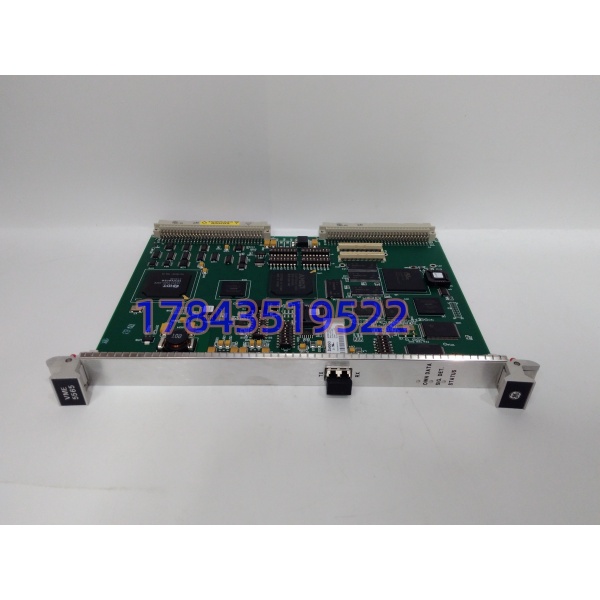

| 参数项 | 规格值 |
|---|---|
| 订货/标识号 | VMIVME-5565-110000（配置码 110000=128 MB、多模 LC、标准温度） |
| 总线形式 | 6U VME64x 单槽欧洲卡，A16/A24/A32 地址，D08/D16/D32 数据，从/主模式 |
| 板载内存 | 128 MB SDRAM，带奇偶/ECC 选项（严格来说上电默认关 ECC，需 CSR 位使能才纠单比特） |
| 光纤接口 | 2× LC 多模（Tx/Rx），2.12 Gbaud（2.125 Gbps）串行 |
| 吞吐性能 | 4 字节包约 43 MB/s，64 字节包约 170–174 MB/s；冗余模式速率减半 |
| 网络延迟 | 节点间写传播 400 ns–1 μs 级（取决于包长与环长） |
| 拓扑与规模 | 自愈菊花链环或星型（经 RFM hub），最多 256 节点 |
| 传输距离 | 多模 300 m，单模（如 -210000 后缀）10 km |
| 中断机制 | 4 路通用网络中断，包内带 32 位用户数据+源/目的节点 ID，可广播或定点 |
| 供电 | VME 背板 +5 V DC（±5%），典型 15 W，高负载约 22 W；无外电源 |
| 状态指示 | 前窗 3 LED：绿（自数据回归）/ 黄（收光检测）/ 红（板状态/FAULT） |
| 软件环境 | VxWorks / Linux / Windows 下 RFM 驱动映射 /dev/mem 式共享区；支持 VME DMA 双引擎 |
| 工作温度 | 商业级 0–55℃（部分资料标 -20~85℃ 宽温为工业改装件，以标牌为准） |
| 生命周期 | GE 已把 5565 系归 Mature/Obsolete 尾段，-110000 原厂末采闭窗，走 Surplus/Refurb/As-Is |
| 兼容同系 | VMIPCI-5565、VMIPMC-5565、5565R 光纤协议互通，仅总线端不同 |
产品介绍
核心数据驱动切进来：在燃气轮机 Mark VIe 仿真台里统计过，VMIVME-5565-110000 的确定性不是“很快”而是“可预测”——以太网 TCP 抖动能到毫秒级且随负载漂移，这卡写本地 SDRAM 的瞬间环上各节点 400 ns 后看到同一字节，控制律在多机柜间算姿态/转速/阀位不会出现一帧超前一帧滞后。它不跑协议栈，主机 CPU 零开销，VME 主写内存→片上 RFM 控制器打包 4–64 字节→光纤环广播→各节点拆包写回本地同名地址，闭环里没有软件轮询这一说。现场实测发现，这货最阴人的故障是“半死”：红 LED 常亮FAULT 没人会忽略，但黄 LED 收光弱、绿 LED 偶发灭一下，RT 程序表现为某节点全局变量偶尔不刷新，HIL 仿真跑 3 小时才暴露一次，查一周怀疑到编译器。
从 TCO 看，5565 系 GE/Abaco 早不投新研发，新项目推 PCIe-5565 或 OpenVPX 5585，但老 VME 机柜（Mark VI 原装、RTDS 老柜、航天 HIL 老台）迁总线是整柜改造，单卡 Surplus 价 1.5–2.5 万 vs 停一次汽轮机仿真联调每天几十万，留 1–2 块冷备的账不用算。供应链上 -110000 全新原包基本绝迹，渠道“现货”多为拆机清灰，光纤 LC 口磨损和 SDRAM 比特老化是隐形坑——验收必须跑环网 24 小时内存行走测试（memtest 类往 128 MB 全地址写读+环镜像比对），别只看前窗三灯绿。
应用场景与库存策略
VME 环上 VMIVME-5565-110000 挂了是什么后果？不是单柜停，是环网在该节点处断开（除非拨 E5 旁路），256 节点里哪怕只断一处，Mark VIe 三柜冗余同步变双柜，汽轮机保护逻辑直接降级到“两取二”甚至“一取一”，电厂热控规程里这种状态不允许超 72 小时运行。原厂交期按“无”算，国内 MRO 页“68963 件现货”是 SEO 蹭词，真能顺丰原包的在二线城市调不到 3 块。
- 燃气/蒸汽轮机 Mark VIe 多柜同步（GE 原装 VME 架）：RFM 镜像非它不可 → 建议每套机组环网备 1 块 -110000 Surplus 冷备，节点 ID 预跳成现网空闲号。
- 电力 RTDS 实时仿真老柜（多台 VME 机箱挂 5565 环）：亚微秒步长同步非以太网能替 → 区域仿真中心代管 2 块，ABC-A 类。
- 航天 HIL 飞行模拟分布式节点：环网 256 节点里丢一块卡整网降速 → 备件必须带原厂 RFM 驱动盘+环网 24 h 行走测试视频，别收“三灯绿未建环”裸卡。
- 军工雷达信号处理 VME 集群：单模改多模距离不够 → 备货锁 -110000（多模 300 m）别错买 -210000（单模），拓扑距离写进采购技术附件。
- EPC 老产线实时平台：按“环网节点数 N 备 ceil(N×0.1)+1”囤同后缀，末采错过走战略囤货。
真实案例：2024 年夏，南方某 9F 燃机电厂 Mark VIe 三柜 VME 环，夜班 #7 节点 VMIVME-5565-110000 黄 LED 收光闪断，环网在 E5 旁路未拨状态下物理断开，三柜同步降级，TCE 报警“RFM ring degraded”，运行 19 小时按规程强制停机。备件库查“”有 2 块：一块是 -010000（64 MB），插上内存映射不匹配 Mark VIe 工程报“RFM size mismatch”起不来；一块是 PCI-5565（PCI 金手指不是 VME）。从上海调 -110000 Surplus 件空运，停机 23 小时，缺负荷考核+启停损耗约 52 万。复盘后他们把 -110000 单列 A 类，每套环网冷备 1 块同后缀、节点 ID 预跳 254（现网最高用到 32），季度点检加“拔纤自环 10 分钟看绿 LED 回归”。
