产品详情

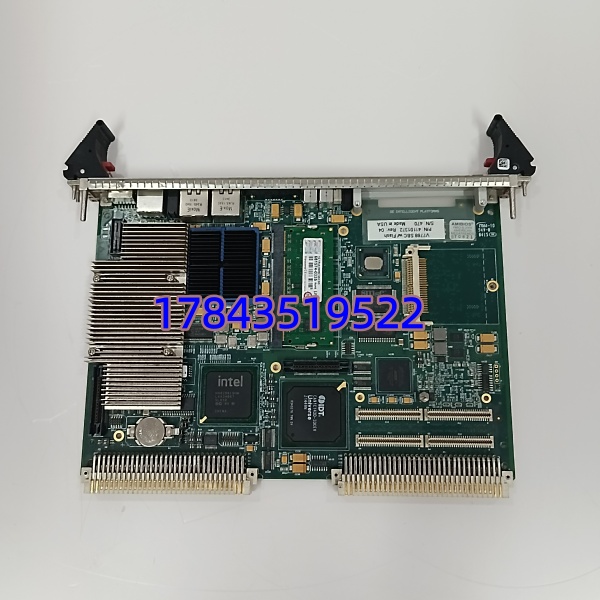

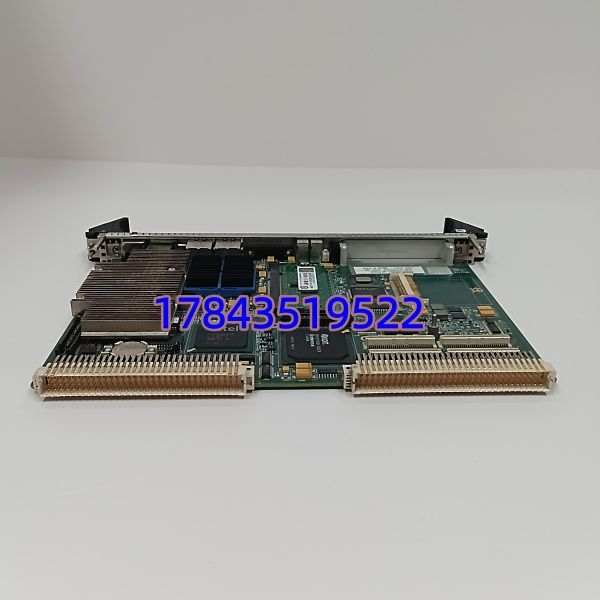

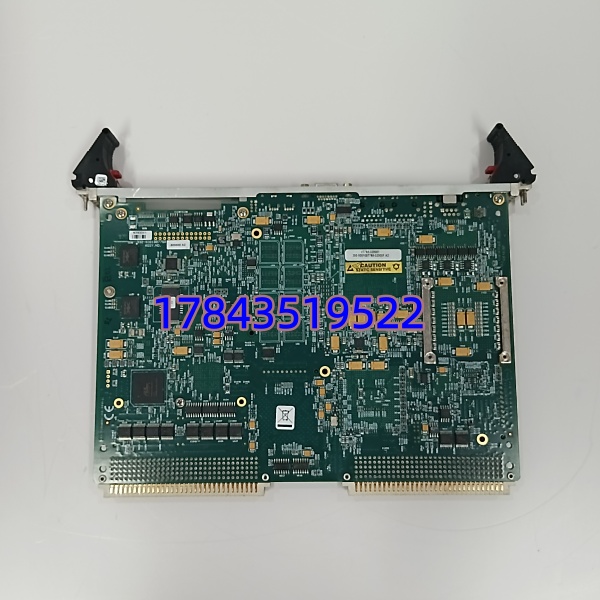

· 型号：V7768-320001（V7768 Family SBC，常见搭配 512 MB–2 GB DDR SDRAM）
· 品牌：GE Fanuc Embedded Systems / GE Intelligent Platforms（现部分产线归属 Abaco Systems 或已 EOL）
· 系列：V7768 6U CompactPCI Single Board Computer (SBC)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | V7768-320001（V7768 series 6U cPCI SBC；CPU 依批次 Pentium M 或 Core 2 Duo ULV，主频 1.0–1.8 GHz 级） |
| 产品类别 | 6U CompactPCI / VME64x 兼容单板计算机（SBC），无板载交换芯片，靠 cPCI 背板 J1–J5 与系统槽通信 |
| 处理器 | Intel® Pentium® M / Core™ 2 Duo（依 Rev），FPU + MMX/SSE 支持 |
| 内存 | 板上 1×DDR SDRAM 200-pin SODIMM 插槽（支持 512 MB–2 GB，部分 Rev 最大 4 GB） |
| BIOS | AMI / Phoenix BIOS（cPCI aware），支持 PXE 网络启动、CompactFlash 引导 |
| 图形 | 板载 VGA（DB15），ATI / Intel 集成图形核（依 Rev），最大 2048×1536@75Hz |
| 网络接口 | 2×10/100/1000BASE-T Ethernet（RJ45 或后 I/O 引出，依机箱面板） |
| 串口 | 2×EIA-232（DB9 或 10-pin header），常一个为控制台调试口 |
| USB | 2×USB 2.0（Type A 或 header 引出） |
| 存储接口 | 1×IDE（CompactFlash Type II 插槽 + 44-pin IDE header for 2.5″ HDD/SSD） |
| 看门狗(Watchdog) | 板上可编程看门狗定时器（BIOS 级，OS 驱动支持） |
| 背板总线 | 6U cPCI (PICMG 2.0) J1–J5，32/64-bit 33/66 MHz，Master/Slave 模式可配 |
| 供电要求 | +5 V / +3.3 V / ±12 V（依 cPCI 背板供给），典型功耗 15–25 W |
| 工作温度 | 0 ～ +60℃（商业级，亦有 Conduction-Cooled 扩展温版 -40～+85℃ 询原厂）；存储 -40～+85℃ |
| 湿度 / 防护 | 5–95% RH 非冷凝，IP20（柜/机箱内置） |
| 认证标准 | CE、FCC Class A、UL 60950-1，符合 PICMG 2.0 / 2.1 R2.0 |
| 配套件(建议另核) | cPCI 机箱/背板、DDR SODIMM、CF 卡(装 OS/镜像)、后 I/O 过渡板、散热导冷板(若导冷版本) |
产品介绍
在某化工厂碰过一回：运行了 9 年的 GE 90-70 操作站突然黑屏，查是 -320001 上电风扇转但 BIOS 卡死——拆下见 CPU 供电电感旁电解电容微鼓。这板子在存量系统里扮演 HMI/历史站角色：挂了意味着操作员失去画面、趋势和报警汇总（控制回路通常不受影响，但 SOE 可能不记录），对于需要合规存档的批次记录场合是硬性缺陷。
GE 已将 系列划入 EOL/Lifecycle End，原厂不接新单，市面靠全新库存和拆机板。按 ABC 法属 A 类（影响人机界面与历史数据），建议按同型操作站数 N 台备 min(1件, round(N/3)) 且不少于 1 件冷备，预先灌好与你现网一致的 OS 镜像/CF 卡克隆——比临时淘拆机板重装系统省数小时停机时间。
应用场景与库存策略
SBC 故障后果：对应 HMI 节点黑屏/离线→失去操作画面+历史归档（控制一般不停但无可视化+报警），批次记录或 SIL 报表可能中断。交期已 EOL，拆机件电容老化/北桥虚焊是已知坑。
- 存量 GE 90-70 / Mark VIe 配套操作站（iFIX/CIMPLICITY HMI、Trend Historian 节点）—非它不可因 BIOS/cPCI 机箱绑定制，普通工控机不能直替；建议按每 3 台同型 HMI 备 1 件冷备，预先写入相同 OS 镜像并贴标签注明适用节点；防静电袋密封存柜。
- —建议项目验收时做整机 Ghost/Clone（含 CF 卡镜像）归档，方便快速恢复。
- 存量 2000s–2010s 投运系统—确认 EOL 状态，按剩余 5–10 年运行期按 N×30～50%（最低 1 件）战略囤货或启动 HMI 虚拟化迁移评估（改用通用 x86 工控机+虚拟机跑老 HMI 软件）。
- 供应商代管/坏件返修—联系原授权服务方谈”坏件置换池”，减少自有资金占用。
真实案例：某自备电厂 #1 机 GE 90-70 系统操作员站（-320001 + CF 卡装 WinXP Embedded + iFIX）运行中突然蓝屏→重启卡 BIOS。库房有一块去年按建议囤的同 Rev 板但未灌镜像——花 3 h 从 IT 备份服务器恢复 Ghost 镜像到新 CF 卡才跑起来，期间运行人员靠副屏和就地表计维持。事后把所有 HMI 节点做月度镜像备份并给冷备板预灌三份 CF 克隆，再没因此超时宕机。
