描述
产品详情

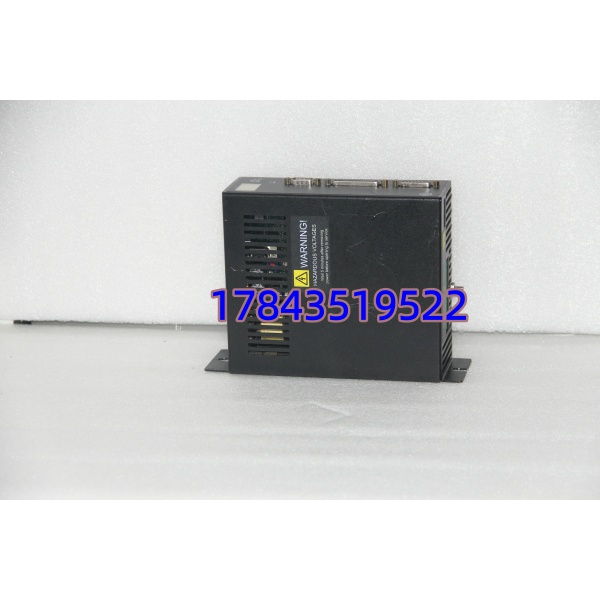

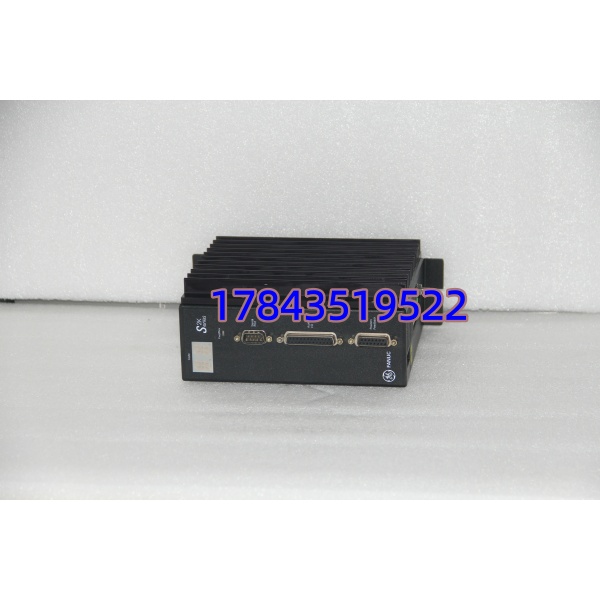

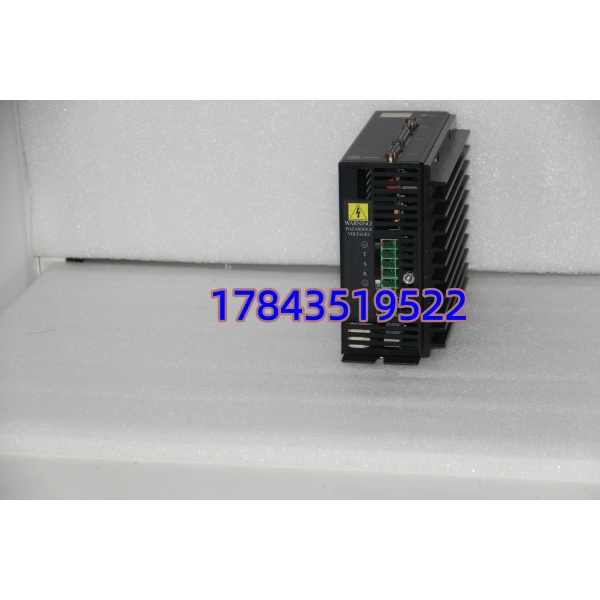

· 型号：IC800SSD104RS1（SPM Drive, 4.0A Output, with RS-485 port for parameter setting；后缀 RS1 表示带 RS-485 接口版，区别于基础版 IC800SSD104）
· 品牌：GE Fanuc Automation（现归属 GE Vernova / Emerson Automation）
· 系列：GE SPM（Slim Profile Motor）Series — Single-Axis Servo Drive Amplifier
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | GE Fanuc IC800SSD104RS1 |
| 驱动器类别 | SPM 系列单轴伺服驱动放大器（Transistor PWM 正弦波驱动） |
| 适配电机容量 | 典型匹配 SPM 系列 200W 级伺服电机（IC800SSM…系列），亦可匹配同等规格第三方伺服电机核实编码器兼容性 |
| 主回路输入 | 单相 200–230 VAC ±10%，50/60 Hz，典型输入电流 ≈2.0 A |
| 输出电流 | 连续 4.0 Arms，峰值依手册短时允许（通常 ≈8–12 A / 数秒 依机型） |
| 控制方式 | 位置控制：脉冲列 + 方向（CW/CCW 或 PULSE+DIR）；速度控制：±10V 模拟量 + 编码器反馈；转矩控制可切换 |
| 位置指令脉冲 | 最高接收频率 500 kHz（差分 Line Driver）或 200 kHz（开集电极），支持电子齿轮 |
| 反馈接口 | CN2 接收电机编码器信号（A/B/Z 或 Resolver 依电机型号——SPM 系列通常为增量式 encoder 5V 差分） |
| 通信/参数口 | CN3 RS-485（用于 GE 伺服设置软件设定增益/加减速/电子齿轮等，不用于实时运动控制） |
| 控制电源 | DC 24V ±10%（内部开关电源供控制回路），典型消耗 ≤0.5 A |
| 再生制动 | 内置制动晶体管道通外接（或内置）再生电阻，支持动态制动功能 |
| 保护功能 | 过流/过压/欠压/过载/编码器断线/过热/IPM 故障，ALM 继电器输出可接入 PLC |
| 安装方式 | 柜内 DIN 导轨或侧板螺钉安装，上下保留 ≥50mm 散热风道 |
| 工作环境 | 0～+55℃（运行），-20～+70℃（存储），5%–95% RH 无凝露 |
| 认证 | UL / cUL Listed，CE，KC，符合 IEC 61800-5-1 / EN 50178 |
| 物理尺寸(约) | 紧凑型薄型：≈65(W)×170(H)×145(D) mm，重 ≈1.0–1.2 kg |
产品介绍
现场实测发现——很多小型 XY 定位台或飞剪追标机构用大型多轴伺服驱动太浪费柜空间且接线复杂，SPM 系列就是 GE 针对这种”单机小功率点位/同步跟随”场景做的薄型单轴驱动。IC800SSD104RS1 额定 4.0A 输出对应 200W 级伺服电机，脉冲+方向直接接 PLC 高速输出点（或 CNC CMD 口），不用额外运动控制卡就能跑。严格来说它不像 Fanuc αiSV 那样走光纤串行总线，而是传统脉冲/模拟量架构——这对存量设备改造（用 S7-300/PLC-5/90-30 高速输出点控伺服）反而是优势：不换上位只加驱动模块就实现闭环定位。
从采购决策看，SPM 系列 GE 已逐步引导向 newer PacDrive / Kinetix 对标方案，但 IC800SSD104RS1 仍有 NOS 库存和经测翻新品。它的 TCO 卖点是薄型（约一本字典厚）省柜内空间、参数靠 RS-485 软件设不需手持编程器、兼容通用 5V 差分或 OC 脉冲源——但要注意 RS1 后缀带 RS-485 参数口（基础版无），买时别搞混丢了软件调试能力。我们出库前做三相模拟输出平衡检查+编码器回馈口通断测试，附简版记录，你收到只需核主回路相序、电机编码器插头对应引脚定义（SPM 电机有专用彩标线序），接好使能即可 JOG 试运行。
替换与升级建议
✅ 直接替换（同机柜原位兼容）
- IC800SSD104（同电流等级无 RS-485 参数口）→ RS1 版向下兼容，可原位替入，多出 RS-485 口闲置不影响运行；反之用 RS1 替无口版 OK 只要不依赖软件调参（或另备笔记本偶尔接 CN3 设参）。
- IC800SSD104RS1 不同硬件版本/后缀 → 完全兼容直接替换，重设参数或从上位备份恢复（SPM 参数可存入 EEPROM 或从 PC 回传）。
⚠️ 需评估改动
- IC800SSD107RS1（更高电流 7A 版，对应 400–750W 电机）→ 物理尺寸同但输出能力大，不能替小电机用小电流版替大（过载保护可能误动或电机出力不足）；升大电流版可替小电流版（余量大）但需确认电机铭牌额定电流匹配且参数重设。
- 第三方小功率伺服驱动（如松下 MINAS A6 200W、三菱 MR-J4-20A）→ 功能可替代但编码器引脚定义、脉冲逻辑极性、ALM 触点定义不同，需改接线与参数——适合整台设备品牌统一化改造时考虑，非原位插拔替换。
❌ 硬件不兼容
- GE Fanuc αiSV / βiSV 系列放大器（光纤串行总线型）→ 控制架构完全不同，不能替 SPM 脉冲型，需同步换 CNC 轴卡或改 PLC 方案。
- 若无 SSD104RS1 现货：确认是否可用 SSD104（无 RS-485）暂替——前提是你现场靠面板电位器/缺省参数能跑不需要软件细调；或查 NOS 的 RS1 版。不建议用大电流 SSD107RS1 替小电流版带 200W 电机（电气可但参数需重标定，成本高且无必要）。
