产品详情

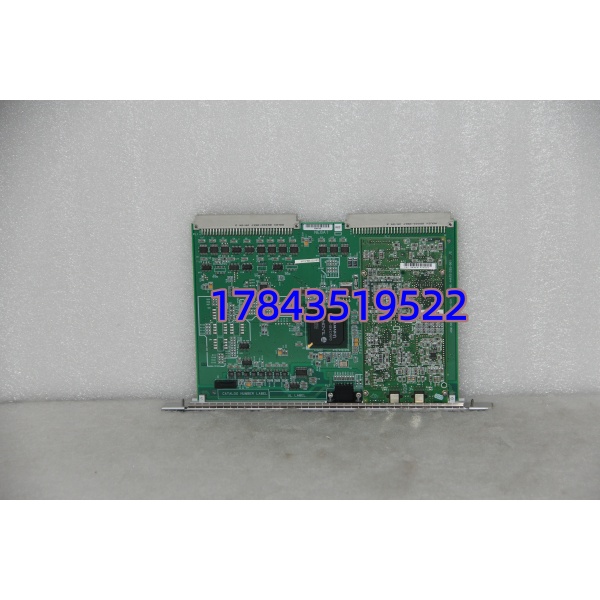

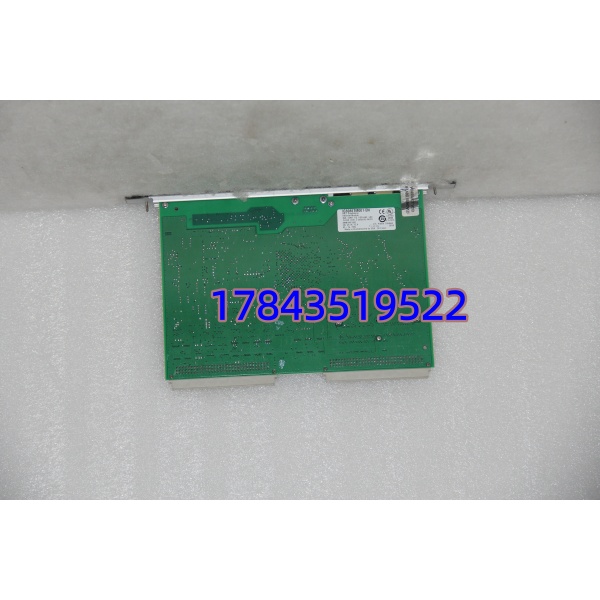

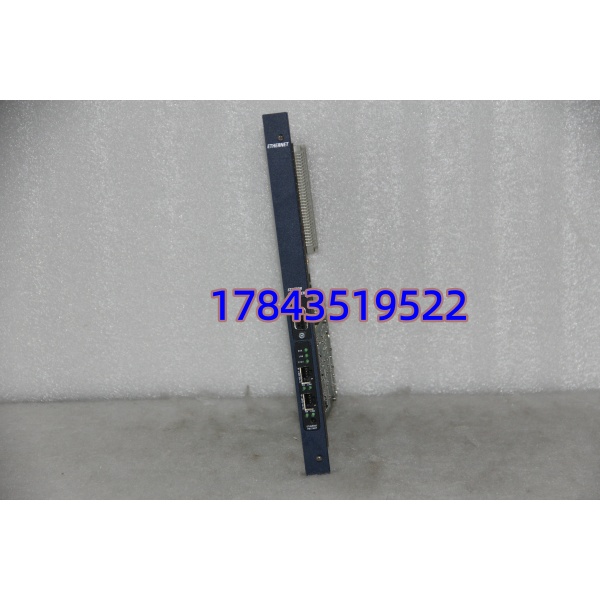

· 型号：IC698ETM001
· 品牌：GE Fanuc / Emerson Automation Solutions
· 系列：PACSystems RX7i — Embedded Ethernet Transceiver Module (ETM)
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 完整型号 | IC698ETM001（后缀 -Axxx 为包装/区域变体，电气等同） | 标签印于模块顶面 |
| 制造商 | GE Fanuc → Emerson Automation Solutions | 美国产 |
| 产品类型 | PACSystems RX7i Embedded Ethernet Transceiver Module | 通常装 CPU 右侧 ETM 槽(Uni‑slot)或经扩展 |
| 网络接口 | 1 × 10/100BaseTX RJ45，Auto MDI/MDIX | 直连或经交换机 |
| 支持协议 | SRTP (Service Request Transfer Protocol)、EGD (Ethernet Global Data)、Modbus TCP Slave（固件选项）、SNMP v1/v2c、BootP/DHCP、TFTP Firmware Update | 与 Proficy iFIX/Cimplicity 原生兼容 |
| 最大 SRTP 会话 | 典型 ≤ 128 并发（依 CPU 型号/内存，参考 GFK‑257A） | EGD 多播不限 |
| MAC 地址 | 唯一 MAC 印于模块标签，用于 BootP/DHCP 绑定 | 建议记录存档 |
| IP 配置方式 | 通过 Machine Edition Hardware Config（静态 IP 写 NVRAM）、BootP Server、DHCP Option 或 DIP Switch（部分 rev） | |
| 背板供电 | +5 VDC from RX7i 机架（典型 300–500 mA） | 功耗 ≈ 2.5 W |
| LED 指示 | MOD OK（绿）、FLT（红）、LINK（绿）、ACT（黄）、100（绿=100Mbps） | 面板丝印 |
| 兼容 CPU | IC698CPUxxx 全系 RX7i（IC698CPU1505/1600/1700 等） | 固件建议 ≥ 1.5 或按 Release Note |
| 安装位置 | RX7i 主机架 CPU 右侧专用 ETM 槽（Slot 0 旁），或经 IC698NIU 映射至扩展机架 | 不占普通 VME I/O 槽 |
| 隔离 | 网络端口 1500 Vrms 信号隔离（变压器耦合） | |
| 工作温度 | 0 ～ +60℃ | 储存 -40～+85℃ |
| 湿度 | 5%–95% RH（无冷凝） | |
| 尺寸 (H×W×D) | 约 340 × 38 × 178 mm（RX7i 单槽 Uni‑width） | |
| 重量 | ≈0.3 kg | |
| 生命周期状态 | Mature / Legacy（RX7i 平台整体 Legacy，新件靠 NOS + 认证翻新品） | 建议确认现货 |
| 认证 | UL 508 / CSA / CE / FM Cl I Div 2 / RoHS per batch | |
| 参考手册 | GFK‑257A (RX7i ETM & Communications)、GFK‑1868 (PACSystems Ethernet) |
产品介绍
现场处理过一个化工厂”SCADA 偶发通讯中断”——iFIX 读 RX7i 数据随机掉包，ETM001 LINK 灯常亮但 SRTP 超时。查下来是原先配直连网线插老式交换机，一端强制 100Full 一端 Auto 协商失败导致大量 CRC 错帧。改交换机端口为 Auto 或加交叉线后稳了。(严格来说 IC698ETM001 支持 Auto MDI/MDIX 但对端老交换机端口若被手动锁 100Half 且关自动协商会出链路通但帧高误码——这是现场”灯亮但不通”的头号嫌疑对象，先查双工匹配再怀疑模块。)
IC698ETM001 是 PACSystems RX7i 的标准以太网接入模块，让 PLC 与 SCADA/HMI、MES 及同族 PACSystems 控制器交换过程数据——SRTP 直接读写寄存器无需 OPC 中间件（需 GE Driver），EGD 适合高速 peer‑to‑peer 多播（如汽机‑锅炉协调控制）。相比老 Series 90‑30 CMM321 的 10Mbps + 外接 AUI 收发器，ETM001 内置 RJ45、支持 100Mbps 全双工且固件可 TFTP 升级，是现代厂级网络兼容的选择。从供应链看 RX7i 已进入 Legacy，原厂新件稀少靠 NOS 与认证翻新品，国内通常现货或 1–2 周调货。对单机架关键装置建议备 1 件冷备件(Buffer Stock)——ETM 故障不会停 PLC 扫描但会切断全部上位通讯与数据归档，部分联锁若依赖上位指令旁路则需评估升 A 类。我们出货 NOS 核对 GE 原厂标签 MAC 及固件版本兼容您 CPU，翻新品在 RX7i 测试机架做 SRTP Read/Write %R 寄存器 + EGD 发包验证附连通报告。
替换与升级建议
✅ 直接替换
- IC698ETM001 ←→ 同型号（含后缀变体），断电拆装（通常在 CPU 右侧 ETM 专用槽），IP/MAC 配置存模块 NVRAM 或靠 BootP——换新后可用 Machine Edition 重读硬件或重下载 Ethernet Parameters（静态 IP / Subnet / Gateway）。不需改 PLC 逻辑。建议记录旧模块 MAC 及 IP 归档备查。
- 若原系统用 IC698ETM003（光纤千兆 ETM 模块）二者不互换——物理接口与固件对象不同，见下方。
⚠️ 软件兼容（需改配置／校验）
- IC698ETM003（1000BaseSX 光纤 ETM）或 IC698ETM004（1000BaseLX）：槽位兼容但物理介质不同、Machine Edition 中 Hardware Config 需改 ETM 类型并可能更新 CPU 固件——属升级动作非紧急互替，仅在网络架构匹配时光纤版可直接升配。
- 迁移至 RX3i(IC695ETM001) 或 PACSystems RXi —需换机架及重组态，系统级。
❌ 硬件不兼容
- Series 90‑30(IC693CMM321)、Series 90‑70(IC697CMMxxx)、VersaMax(IC200ETHxxx) 以太网模块——背板引脚、物理尺寸、VME 时序完全不同，不可插入 RX7i 机架。
- ETM001 无内置 Web Server 或 OPC UA——这些需上位软件层(GE iFIX/Proficy Historian + OPC Server)实现，非模块本身功能。
