产品详情

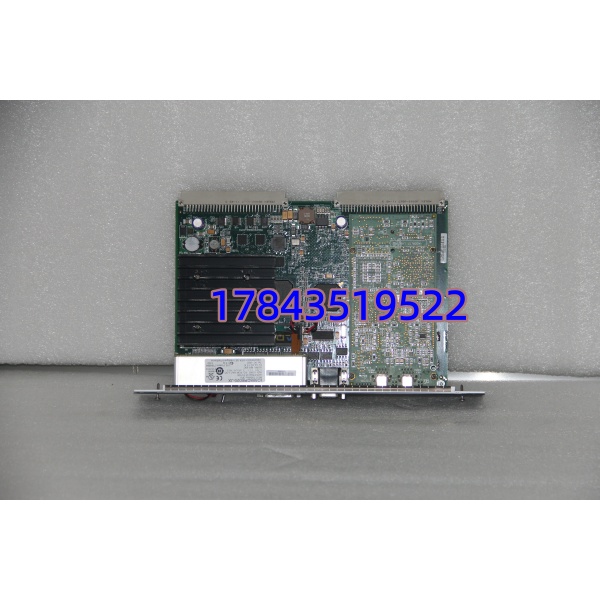

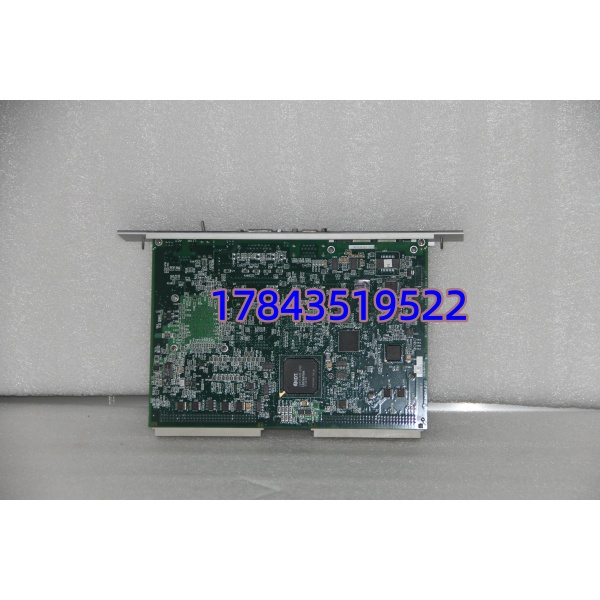

· 型号：IC698CPE020
· 品牌：GE Fanuc / GE Intelligent Platforms（现归属 Emerson Automation / 艾默生自动化继承支持）
· 系列：PACSystems RX7i — CPU 模块（无内置以太网端口，属 IC698CPE0xx 系列入门型）
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | IC698CPE020（常见后缀 -CA=三防涂层，-LT=宽温，-RR=备件修订；功能相同，注意固件版本） |
| 模块类型 | PACSystems RX7i CPU，基于 200 MHz 32-bit RISC 微处理器 |
| 适用系统 | GE PACSystems RX7i（IC698CHS117/CHS172 等 VME64 背板），逻辑向上兼容 Series 90-70 经 Migration Tool |
| 安装位置 | RX7i 主机架 Slot 1（最左侧）；Slot 0 装 IC698PSA100/PSA350 等电源 |
| 用户内存 | 10 M 字节（Boolean + Register + Program + Symbol Table），显著大于 90-70 原 CPU789 等 |
| 扫描性能 | 布尔指令 ≈0.022 μs/K（典型），中型程序扫描 <2 ms |
| 内置通信口 | 1 × RS-232 串行（前面板 DB9 母头，SNP/SNP-X 编程监控），无内置以太网 |
| 以太网通信 | 须配 IC698ETM001（Ethernet Transceiver Module，双 RJ45 10/100/1000M 支持 SRTP/EGD/Modbus TCP/OPC DA）插任意空闲槽 |
| 远程 I/O 支持 | Genius Bus（需 IC698BEM731 Genius 总线控制器）、Ethernet I/O（via ETM001 做 EGD）、Profibus DP（需 IC698PBMxxx） |
| 实时时钟（RTC） | 内置，靠 CPU 背面 3 V 锂电池（IC698ACC701 或 CR2354 类扣式电池）保持掉电计时 ≥5 年 |
| 状态 LED | RUN / STOP / I/O EN / BAT LOW / OK / SER ACT / DIAG |
| 编程/组态软件 | Proficy Machine Edition（PME）v5.x+ 含 PACSystems RX7i 组件；90-70 Logicmaster 可迁移但不直接在线 |
| 背板电源消耗 | +5 VDC 典型 2.0 A（最大 2.8 A），需核算机架电源模块容量（推荐 IC698PSA350 或 PSA100） |
| 程序兼容性 | 与 IC698CPE030/040 逻辑二进制兼容（少数新功能块要求最低固件），Hardware Config 须匹配 CPU 型号 |
| 在线修改 | 支持 Online Edit、Download、Upload、Force 表、Trend 实时监视 |
| 工作温度 | 标准 0～+60℃；-LT 后缀 -20～+60℃；存储 -40～+85℃；5～95% RH 无冷凝 |
| 认证标准 | UL 508、CSA、CE，部分版本 Class I Div 2 Groups A/B/C/D，FM 认可 |
| 尺寸 / 重量 | 约 233×130×38 mm / 0.68 kg |
产品介绍
（E 维护者视角——从”RX7i CPU 挂掉整条高炉上料线停摆”谈采购决策）
南方某 1080 m³ 高炉上料系统用的就是 RX7i 机架 IC698CPE020 + IC698ETM001，运行第九年 CPU 板载 Cache 校验错误反复进入 Fault — 查下来是老批次 SRAM 单元退化。库房恰有一块冷备（当年按我的建议 LTB 留的），断电拔出旧件、插新件、从 Flash Load 程序、RUN，18 分钟恢复。没冷备的话按当时代理反馈原厂已 EOL 要找 MRO 全球调货，保守估计停机 3～5 天——高炉悬料一次损失七位数。这 CPU 是 RX7i 里无 ETH 的基础款，适合本来就有 ETM001 分网段架构（如要求控制网与信息网物理分离的老厂），性价比高于带 ETH 版本但”无网口”这特征必须被采购/维护记住。
Emerson 已将 RX7i 部分早期 CPU 列入 EOL/LTB 收紧名单，IC698CPE020 原厂新单基本关单，市面流通 NOS 和拆机测试件。按 ABC 分类属 A 类关键备件——整柜逻辑停摆风险极高。建议有在役 RX7i + ETM001 架构客户按”每套独立工艺线主机架备 1 件冷备，多相同配置共享池加 1″做 LTB。新项目建议直接选 PACSystems CPE400 系列（RX3i 新世代，Profinet 原生）或评估 RX7i 新批次 CPE030/040（确认供货窗口）。
替换与升级建议
✅ 直接替换
- 同型号 IC698CPE020（任意兼容后缀 -CA/-LT）——物理插槽、VME 背板总线、%I/%Q 地址映射、程序二进制完全兼容。换完用 Proficy ME Upload 原程序（或 Download 备份 .fxp 文件），确认 ETM001（如有）配置一致即可 RUN。建议新备件到货做离线程序读入兼容性验证（不往现场插）。
- IC698CPE030（带以太网）——可物理替入同机架，但 030 有内置 ETH 而 020 没有；若原系统靠 030 内置 IP 通信，降级替入 020 必须增/留 IC698ETM001 并改 Hardware Config（加入 ETM、删 CPU 内置 ETH 条目）、SCADA 指向 ETM IP。逻辑通常兼容不需改。
⚠️ 软件兼容（需改硬件配置/重组态）
- 升 PACSystems CPE400（IC695CPE400 等 RX3i 新世代）——不同机架（RX3i vs RX7i VME），属系统级改造：需换机架/电源/CPU/I-O 或保留 RX7i I/O 通过 Genius 桥接，重做 Hardware Config、%I/%Q 可能偏移（PME 可转换多数情况）、SCADA 点表及驱动重配。
- Series 90-70 原 CPU789/CPU771 ——逻辑可用 Migration Tool 迁入 RX7i，但硬件完全不同，不能在原 90-70 机架使用。
❌ 硬件不兼容
- Series 90-30（IC693CPU3xx）或 RX3i（IC695CPUxxx）——VME64 背板与 90-30/90-70 不同，物理无法插入互换。
