描述
产品详情

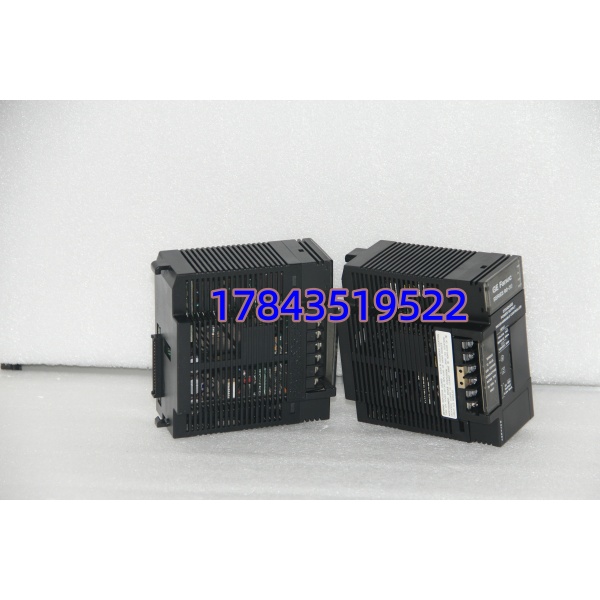

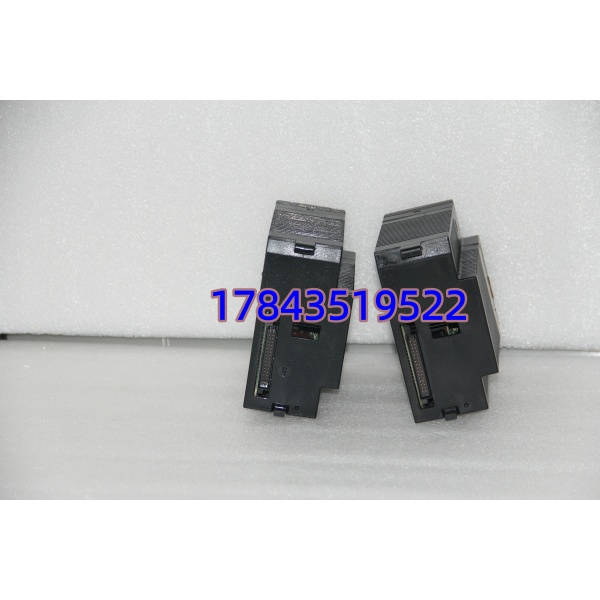

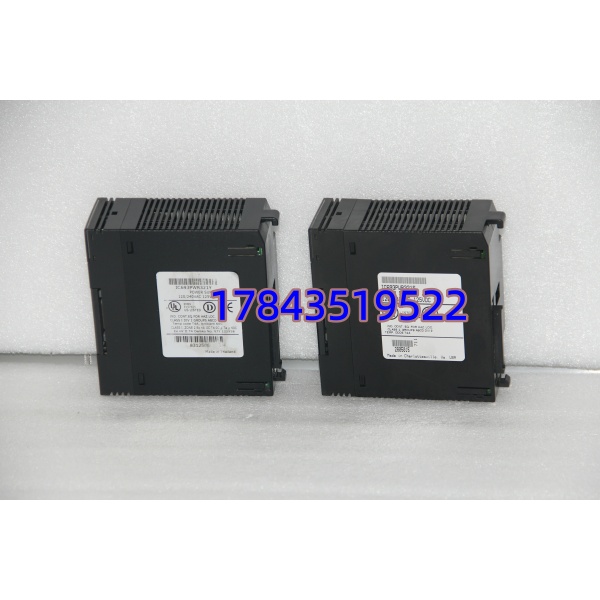

· 型号：IC693PWR321（常见后缀 K/J/C 为 RoHS/标签变体，功能等效）
· 品牌：GE Fanuc（现 Emerson Automation Solutions）
· 系列：Series 90-30 — IC693 Power Supply Module
技术参数
| 参数项 | 规格值 |
|---|---|
| 目录号 | IC693PWR321 |
| 产品描述 | Series 90-30 Standard Power Supply Module |
| 适用机架 | IC693CHS391(5槽) / CHS396(6槽) / CHS397(10槽) 专用电源槽（最左 Slot 0） |
| 输入电压 | 100–264 V AC（47–63 Hz）或 100–150 V DC（125 V DC nominal） |
| 输入浪涌电流 | < 30 A（冷启动 @ 230V AC） |
| 输出 — +5 V DC（逻辑） | 5.0 V ±2%，最大 5.0 A（25 W）——供背板 CPU/I/O 逻辑侧 |
| 输出 — +12 V DC | +12.0 V ±5%，最大 0.5 A（供模拟量模块及部分通讯模块前端） |
| 输出 — -12 V DC | -12.0 V ±5%，最大 0.5 A |
| 输出 — +24 V DC Iso.（辅助） | +24.0 V ±5%，最大 0.5 A（12 W），光隔离于背板逻辑侧——可为少量现场传感器供电 |
| 总连续功率 | ≈ 37 W（5V×5A + ±12V×0.5A×2 + 24V×0.5A，受热降额约束） |
| 背板 5V 电流预算建议 | ∑各模块 5V 需求 ≤ 4.5–4.8 A（留 5–10% 裕度防欠压复位） |
| 保持时间（掉电维持） | ≥ 16 ms @ 满载（230V AC 输入） |
| 保护功能 | 过流/短路保护（自恢复）、过温关断、输入保险丝（不可用户更换） |
| 状态 LED | PWR（输入有电）、PASS（所有输出正常）、BATT（电池低—配合 CPU）、+24V（辅助 24V 正常） |
| 工作温度 | 0 … +60 ℃（IEC 60068‑2‑1/2） |
| 存储温度 | -40 … +85 ℃ |
| 相对湿度 | 5 … 95 %（无凝露） |
| 认证 | UL 508 / cULus / CE / FM Class I Div 2 / ABS（部分批次） |
| 与前代关系 | 替代 IC693PWR320（PWR320 无 ±12V 输出，不能供部分模拟量/通讯模块） |
| 生命周期状态 | Legacy — Series 90‑30 整体成熟/部分 EOL，PWR321 新件偶有交期 4–12 周波动，二手流通广 |
产品介绍
化工厂碰过一回：老 90-30 柜原配 PWR320（只有 +5V/+24V），后来加了 IC693ALG391 模拟量模块柜子偶尔报 “I/O Fault — Config Error”，查半天是 ALG391 需 ±12V 背板供电而 PWR320 不给 ±12V——换 PWR321 后彻底消失。（这是两型号最核心差异，采购常不知道。）PWR321 是 Series 90-30 标准电源，吃 120/240V AC 或 125V DC 现场电，吐出背板 5V 逻辑总线 + ±12V（供模拟/通讯前端）+ 隔离 24V 辅助（可喂几个接近开关或小电磁阀），PASS LED 熄即意味着某路输出超出容限或过热关断，比 PWR322/PWR330 低功率但够大多数 ≤10 槽标准配置。
严格来说它只插 IC693 机架电源槽不能用于 IC200(RX3i) 机架；+24V Iso. 辅助输出限 0.5A——别试图用它给整排现场二线制变送器集中配电（用独立 24V 传感器电源）。选型时必须累加机架内各模块 5V 背板电流需求 ∑ ≤ 约 4.8A，超了要升 PWR322（更高 5V 电流）或减模块。Series 90-30 Legacy，新件交期不稳，电源属于”坏了全线瘫”的高影响件——建议关键装置按机架数×至少 1 件冷备（N+1 思想），别等烧毁再找。
替换与升级建议
✅ 直接替换（同规格互换）
- IC693PWR321 不同后缀（K/J/C/无后缀）互替——插同一电源槽，LED 定义相同，无需改任何组态。确认输入接线（L/N/PE 或 +/- DC）紧固，上电查 PASS 绿灯。
- IC693PWR320 → 升 PWR321：插槽同、输入接线同，但 PWR320 缺 ±12V——若机架内有 IC693ALGxxx 模拟量或 IC693CMMxxx 通讯模块必须升 PWR321，否则那些模块可能 CONFIG FAIL。升级无需改程序但建议全柜断电重上电让背板检测新电源。
⚠️ 需评估负载后升级（高功率版本）
- IC693PWR322（更高 5V 电流 ~8A / ±12V 1A / +24V 1A）／PWR330（冗余电源构型）——插槽同但功耗稍高、价格贵约 30–50%。仅当 PWR321 背板 5V 预算不足（∑模块 5V > 4.8A）或需更多 ±12V/+24V 辅助电流时升级，程序/I/O 不受影响。
- IC693PWR341（24V DC 输入专用宽范围）——适合直流屏供电场合（无 AC 源），插槽同但输入端接线不同（需 DC 配电），确认现场电源类型再选。
❌ 硬件不兼容
- IC200PWR001/002（RX3i 电源）——物理无法插入 IC693 机架，背板引脚定义完全不同，不能互替。
- Allen‑Bradley 1746‑P1 / Siemens 6ES7 307‑1KAxx 等异品牌 PLC 电源——尺寸、安装方式、背板协议均不同，不可替。
