描述
产品详情

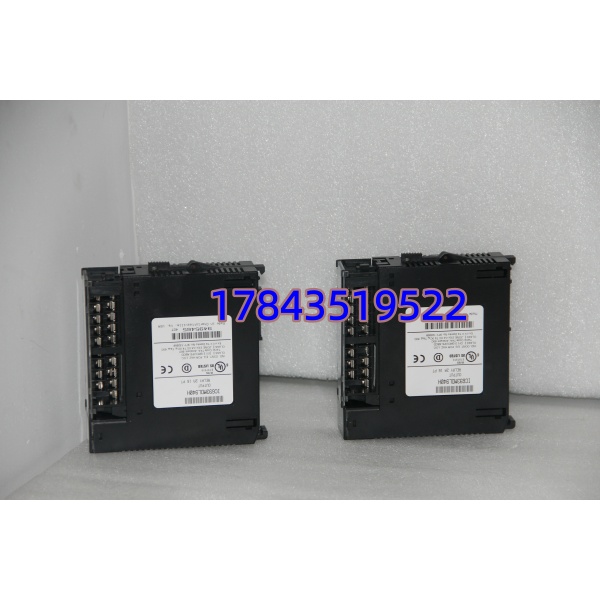

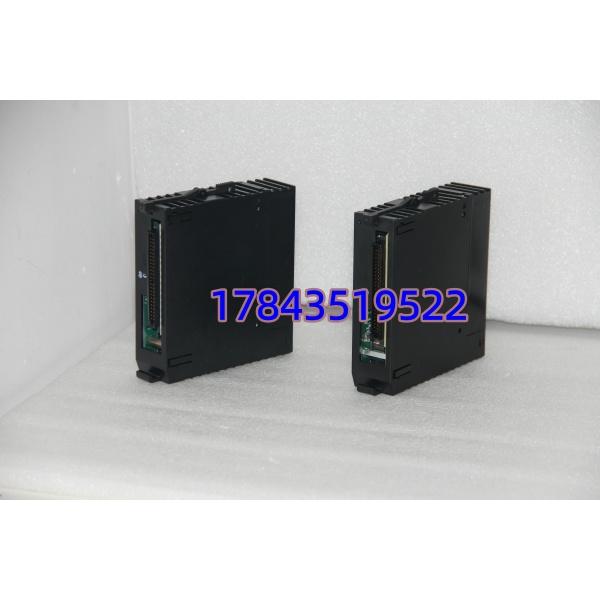

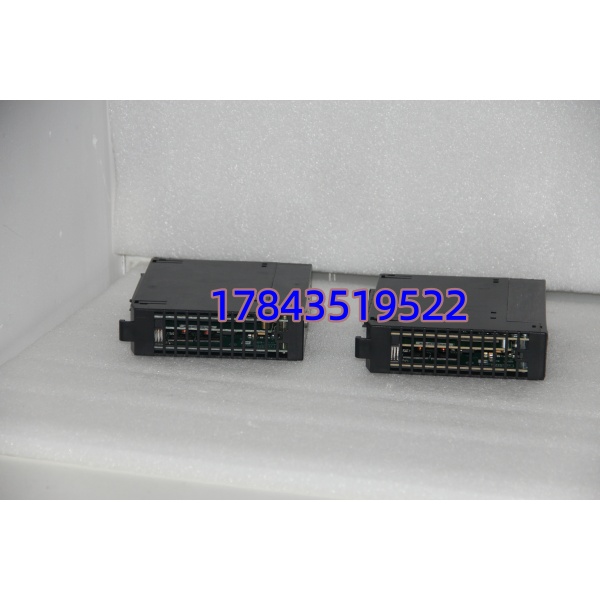

· 型号：IC693MDL940（后缀 -K / -L / -LT / -RR 等为硬件版本，电气兼容）
· 品牌：GE Fanuc Automation（现归属 GE Vernova / Emerson Automation 遗产产品线）
· 系列：GE Series 90-30 — 16-Point Relay Output Module (Positive Logic)
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | GE Fanuc IC693MDL940 |
| 模块类别 | Series 90-30 单槽离散输出 — 电磁继电器（Relay Output，Positive Logic） |
| 输出通道数 | 16 点，Form A（SPST-NO 常开干触点） |
| 公共点分组 | 4 组，每组 4 点共用 1 个 COM 端子（端子排 TB1: COM1-4 / TB2: COM5-8 等） |
| 额定负载电流 | 2 A / 点 @ 250 VAC 或 30 VDC（阻性负载）；总模块 ≤8 A / 组 ≤8 A |
| 最大切换电压 | 250 VAC / 30 VDC（部分批次标注 125VDC 需查标签，以手册为准） |
| 最小负载 | 10 mA @ 5 VDC（建议不低于最小湿电流以免触点氧化） |
| 触点寿命 | 机械 ≥10⁷ 次；电气 ≥10⁵ 次 @ 额定阻性负载 |
| 接通/断开时间 | 典型 10 ms（继电器吸合/释放），比晶体管慢——严格来说不适合高速脉冲输出 |
| 隔离 | 现场侧↔逻辑侧 1500 Vrms 光耦隔离；通道间共 COM 不隔离 |
| 背板电源 | +5 VDC ≤110 mA（逻辑扫描及 LED 驱动），由机架背板供给 |
| 负载电源 | 不由模块提供——外接与负载匹配之 AC/DC 电源接各 COM 端 |
| 状态指示 | 正面 16 只 LED 对应当点 ON 状态；模块 OK / Fuse（如有依版本）LED |
| 接线端子 | 可拆卸端子排（IC693ACC300 系列匹配），18–12 AWG |
| 工作环境 | 0～+60℃，5%–95% RH 无凝露；存储 -40～+85℃ |
| 认证 | UL / cUL Listed，CE，符合 IEC 61131-2 / IEC 61000-4 |
产品介绍
现场实测发现——不少项目图省事用晶体管输出模块（MDL841）直接带 24VDC 接触器线圈或指示灯没问题，但一旦现场负载变成 120VAC 指示灯、热继电器复位线圈或混用 AC/DC，晶体管就扛不住反向电动势或过压。IC693MDL940 是纯继电器干触点输出，负载侧完全与逻辑侧隔离，AC/DC 都能切（只要不超 250V/2A），对老厂房那种”负载类型杂、改线频繁”的场景最友好。严格来说它响应慢（~10ms）、触点有机械寿命，不适合 PWM 或高速脉冲——那种场合该选 MDL841/931 晶体管输出。
从采购决策看这货机械件结构简单故障率低，真正要担心的是触点烧蚀粘连（过负载或感性负载未加吸收）和库存件簧片氧化。我们出库会做每点通断动作测试（带指示灯负载看 LED 与触点同步），附简版测试记录——你收到插回机架、拧紧负载线、CPU 进 RUN 即可，不额外占调试时间。对比固态输出模块它贵在通用性：一线模块搞定 AC/DC 混用，省掉分开配两种输出类型的槽位和备件种类。
替换与升级建议
✅ 直接替换（同机架原位兼容）
- IC693MDL940 不同后缀（-K/-L/-RR）→ 完全兼容直接替换，PLC 程序 %Q 地址不变，仅需重新压接线核对 COM 分组。
- IC693MDL841（16点 24VDC 晶体管 sinking 0.5A）→ 接线兼容端子排列相同但负载性质不同：841 只接 24VDC ≤0.5A 需外接续流二极管；940 可接 AC/DC ≤2A 但响应慢。若原设计负载确为 24VDC 小电流且需高速可互替，若负载含 AC 或 >0.5A 则不能用 841 替 940（会过流损坏），反之 940 替 841 通常 OK（注意响应时间影响）。
- IC693MDL845（32点继电器输出，双宽）→ 槽位不同（占 2 槽），非原位替。
⚠️ 需改接线/评估
- IC693MDL330/331（120VAC 或 240VAC 三态/两态 TRIAC 输出）→ 端子排列不同、负载类型不同，不能直接插拔替代，适合新设计时选。
- 若无 940 现货且急需：确认负载全是 24VDC ≤0.5A 可用 MDL841 暂替（需核实感性负载续流）；若含 AC 负载建议等 NOS 940 或查是否有机架富余槽位改分配。
❌ 硬件不兼容
- RX3i / VersaMax 输出模块 → 背板总线不同，无法插入 90-30 机架。
- 严禁用 MDL940 做高速脉冲输出（PTO/PWM）——触点动作频率极限 ≈5 ops/sec 持续，频繁通断会急剧缩短寿命。
